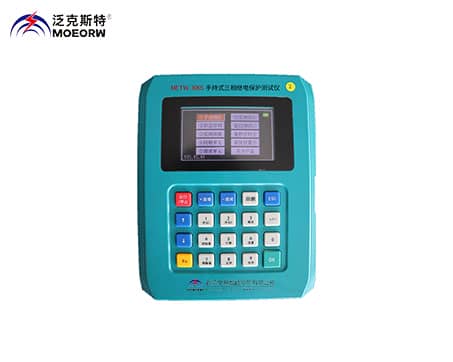

METW-306S 手持式三相继电保护测试仪产品简介
METW-306S 手持式三相继电保护测试仪由单片机进行控制，功能简单、携带方便。既可用于交流继电器动作值、动作时间的测试；也可对低压微机线路保护的复压闭锁方向过流、零序过流、低周减载等保护功能以及高压线路微机保护的整组传动等进行测试；还可用于微机变压器差动保护的起动值、速断值、二次谐波涌流闭锁值的测试。
METW-306S 手持式三相继电保护测试仪产品简介
手动测试：手动试验可输四路交流电压、三路交流电流，可实现交流量的幅值、相位、频率、序分量的幅值手动按步长控制。
状态序列测试：状态可进行动作时间测试，多状态模拟故障，最多可设置5个状态，可模拟重合闸后加速。
低周减载测试：该单元可对低周减载的动作值、动作时间，滑差闭锁值、电压闭锁值、电流闭锁值进行定点测试。
同期测试：该单元可以对测试同期装置的相关指标进行测试
谐波单元：该单元可进行变压器差动保护的二次谐波涌流闭锁测试。
交采测试：该单元主要是用来测量交流采样装置的采样精度
遥信测试：该单元可快速开出两对节点，中间间隔时间可自由设定，最小分辨率1ms。
毫秒计：该单元可配合现场做一些开出量，翻转计时。
METW-306S 手持式三相继电保护测试仪技术参数：
|
交流电压输出 |
4路：0-130V连续可调默认６６V |
|
输出精度 |
准确度：0~5V准确度误差≤±２mV，5V～120V准确度误差≤±0.1%±2mV；分辨率：1mV |
|
带载能力 |
≥30VA/相 |
|
响应时间 |
电压5V~130：THD%≤0.5%，电压上升下降时间小于100? s |
|
安全保护和输出时间 |
过载保护和失真自动检测。额定条件下，连续输出。 |
|
相位 |
0-360°连续可调；准确度0.2°；分辨率0.1° |
|
交流电流输出 |
3路：A相：0-10A，B、C相：０-６A |
|
输出精度 |
准确度：0.2~0.5A,误差≤2mA，0.5～10A准确度误差≤0.1%±2mA；分辨率：1mA |
|
带载能力 |
≥20VA/相 |
|
响应时间 |
电流0.5A~Imax：THD% ≤0.5%；电流上升下降时间小于100? s |
|
输出时间 |
连续输出＜1A，5A输出90S，10A输出8S。 |
|
相位 |
0-360°连续可调；准确度0.2°；分辨率0.1° |
|
输出频率 |
10-500Hz，可模拟1０次谐波 |
|
准确度 |
频率范围：10-65Hz准确度＜1mHz；65 Hz ~500Hz准确度＜10mHz |
|
开入&开出量 |
开入量：2路 隔离电压500V，空接点与32V~250V电位兼容，极性自动识别； 开出量：2路开出量类型:光耦开出,时间分辨率0.1ms。 |
|
适配器 |
DC 16.8V 5A |
|
内置电池&续航能力 |
内置锂电池；正常使用8小时 |
