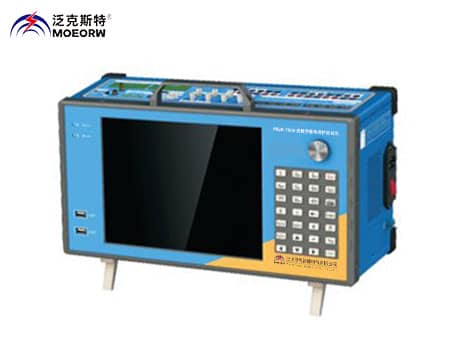

MEJB-7000光数字继电保护测试仪

执行标准：IEC61850
产品别称：光数字继电保护测试仪、微机继电保护测试仪、光数字微机继电保护测试仪、继电保护测试仪
产品特性：
※发送离散度：<0.1μs;
※更大输出流量：＞95M；
※快速开出时间：<10μs；
产品品牌：泛克斯特
24小时服务热线：159-9741-2136

售前咨询：027-87669508

◆

光数字继电保护测试仪

产品特点
    ?4/6/8对100M光纤通讯以太网接口，可收发IEC61850-9-1/2帧格式的采样值、Goose、IEEE-1588报文；
    ?整机更大支持24组SV报文+64组Goose报文同时输出；
    ?3/5对2~10M光纤串口，可收发IEC60044-7/8 FT3、国网扩展FT3、许继私有FT3帧格式的采样值报文；
    ?12路模拟小信号输出，提供针对小信号输入的保护装置的测试；
    ?内置GPS对时�？椋碧峁�1对光同步接口，可接收IRIG-B/PPS对时，也可对外提供IRIG-B码同步时钟源；
    ?完整解析SCL文件（SCD、CID、ICD、NPI），实现对SV、GS信息的自动配置；
    ?嵌入报文侦测、监视与抓包功能，自动分析报文类型、属性、波形、幅值、相位、频率、Goose状态、品质因素等，支持SV报文重新采样，自动统计报文离散度，对异常报文进行告警；报文帧数据可逐一解析对比，支持PCAP文件输出；
    ?嵌入PCAP报文回放功能，可对导入的PCAP文件进行自定义编辑及保存，可产生碎包、巨包，可叠加CRC错误，可定量发送指定帧报文，可循环播放；
    ?嵌入SV、GS、FT3异常帧模拟测试功能，支持丢帧、错序、抖动、双A/D不一致、错值、stNum/sqNum异常、CRC错误等异常模拟；
    ?嵌入网络压力与Goose风暴测试功能，可自由组合SV与Goose产生指定流量的报文输出；
    ?嵌入智能终端SOE响应时间测试功能，测量精度<0.1ms；
    ?嵌入同步时钟测试功能，提供对时精度与守时精度测试，对时模式支持IRIG-B和IEEE-1588；
    ?内置工控机，可单机操作或外联PC操作，操作软件一致；
    ?光纤通讯接口提供数据转发、镜像、回环等；

◆光数字继电保护测试仪产品功能
     ?保护测控测试功能：电流电压、状态序列、定值校验、差动保护、谐波试验、低周减载、系统振荡、整组试验、同期等；
    ?合并单元测试功能：离散度测试、额定延时测试、对时/守时性能测试、核相测试、规约一致性测试、网络压力测试、同步性测试（电子式互感器接入模式）；
    ?智能终端测试功能：SOE响应时间测试、网络压力测试、Goose风暴测试、虚端子测试、规约一致性测试；
    ?光交换机测试功能：VLAN测试、转发延时测试、网络压力测试；
    ?同步时钟源测试功能：对时性能测试、守时性能测试；
◆光数字继电保护测试仪技术参数

光纤以太网口

4/6/8对×100Mbits/s，ST，多模，1310nm；

IEC61850-9-1/2/LE，Goose，IEEE-1588；

发送离散度：<0.1μs

接收时标精度：<25ns

更大输出流量：＞95M

1588对时精度：<80ns

光纤串口

3/5对×（2~10Mbits/s），ST，多模，850nm；

IEC60044-7/8，FT3；支持曼码或异步串口传输方式；

发送离散度：<0.1μs

接收时标精度：<25ns

同步接口

内置GPS；

1对×IRIG-B/PPS光口，ST，多模，850nm

精度：<400ns

电以太网口

1个，RJ-45，100Mbits/s



小信号输出

12×（0~7.07VAC/0~10VDC），分辨率：1mV；

可定制4~20mA输出类型；

幅值精度：0.1%

相位精度：0.1°

频率精度：0.001Hz

开关量输入

8路，10-250VDC或空接点，自动识别，无极性



开关量输出

8路，空接点/快速开出，交直流开断能力：0.5A，250V

快速开出时间：<10μs

屏幕

10.4’ LED，1024×768



供电电源

AC：220V±15%， 频率：50Hz±10Hz



体积

380 ×130 ×300（mm）

重量：5.5Kg


产品选型：




光数字继电保护测试仪

ME-7000/1D

ME7000/3D

光纤网口

● 4/6对

● 8对

光纤串口

● 4/5对

● 3对

同步接口

● 1对

● 1对

模拟小信号

● 12路

● 12路

电流源输出

/

/

电压源输出

/

/

开关量输出

● 8对

● 8对

开关量输入

● 8对

● 8对

辅助直流输出

/

/
