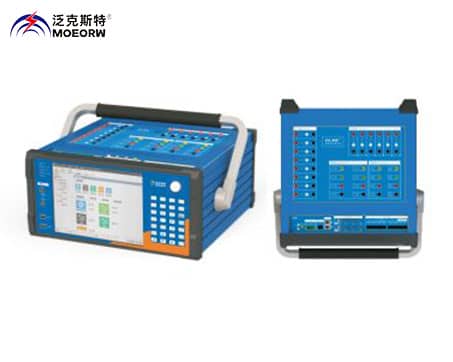

    MEJB-7000B 数模一体继电保护测试仪

    执行标准：IEC61850
    产品别称：数模一体继电保护测试仪、光数字继电保护测试仪、微机继电保护测试仪、光数字微机继电保护测试仪、继电保护测试仪
    产品特性：
    ※发送离散度：<0.1μs;
    ※更大输出流量：＞95M；
    ※快速开出时间：<10μs；
    产品品牌：MOEORW/泛克斯特
    24小时服务热线：159-9741-2136

    售前咨询：027-87669508

    ◆

    数模一体继电保护测试仪

    产品特点
        数模一体继电保护测试仪是根据国网公司《智能变电站继电保护技术规范》和《智能变电站技术导则》设计的新一代智能继电保护测试仪。既可实现对光数字保护装置（IEC61850，智能数字站）的全功能测试，也可以对传统保护装置（常规站）进行全功能测试， 具备GPS、IRIG-B码、PPS同步接口并支持IEEE1588时方式， 为站内调试以及站与站联调提供条件。测试软件提供丰富的测试功能�？椋啥员；げ饪刈爸�、合并单元、智能终端、交换机等进行专项测试，是变电站调试、智能设备研发、智能变电站继电保护技术培训不可多得的一款仪器；

     ◆数模一体继电保护测试仪产品特点
         ?6对100M光纤通讯以太网接口，可收发IEC61850-9-1/2帧格式的采样值、Goose、IEEE-1588报文；整机更大支持24组SV报文+64组Goose报文同时输出；
        ?5对2~10M光纤串口，可收发IEC60044-7/8 FT3、国网扩展FT3、许继私有FT3帧格式的采样值报文；
        ?4/6路电压（0~125V AC）、3/6电流（0~30A AC）同时输出（型号不同，输出路数不同），且幅值、相位、频率完全独立调节；
        ?采用新型开关电源模块结合高保真�？槭较咝怨Ψ牛缺Ｖば⌒藕啪雀撸ㄐ尉缕交直３忠瞧髑崆桑奖悖�
        ?内置GPS对时�？椋碧峁�1对光同步接口，可接收IRIG-B/PPS对时，也可对外提供IRIG-B码同步时钟源；
        ?内置辅助直流输出，110V/220V可切换，可为保护装置供电；
        ?内置工控机，可单机操作或外联PC操作，操作软件一致；
        ?散热结构设计合理，硬件保护措施可靠完善，对过流、过温、短路等具有自保护及告警功能；
        ?完整解析SCL文件（SCD、CID、ICD、NPI），实现对SV、GS信息的自动配置；
        ?嵌入报文侦测、监视与抓包功能，自动分析报文类型、属性、波形、幅值、相位、频率、Goose状态、品质因素等，支持SV报文重新采样，自动统计报文离散度，对异常报文进行告警；报文帧数据可逐一解析对比，支持PCAP文件输出；
        ?嵌入PCAP报文回放功能，可对导入的PCAP文件进行自定义编辑及保存，可产生碎包、巨包，可叠加CRC错误，可定量发送指定帧报文，可循环播放；
        ?嵌入SV、GS、FT3异常帧模拟测试功能，支持丢帧、错序、抖动、双A/D不一致、错值、stNum/sqNum异常、CRC错误等异常模拟；
        ?嵌入网络压力与Goose风暴测试功能，可自由组合SV与Goose产生指定流量的报文输出；
        ?嵌入智能终端SOE响应时间测试功能，测量精度<0.1ms；
        ?嵌入同步时钟测试功能，提供对时精度与守时精度测试，对时模式支持IRIG-B和IEEE-1588；
        ?光纤通讯接口提供数据转发、镜像、回环等；

     ◆数模一体继电保护测试仪产品功能
         ?保护测控（常规或智能）测试功能：电流电压、状态序列、定值校验、差动保护、谐波试验、低周减载、系统振荡、整组试验、同期等；
        ?合并单元测试功能：离散度测试、额定延时测试、对时/守时性能测试、核相测试、规约一致性测试、网络压力测试、同步性测试（电子式互感器接入模式）；
        ?智能终端测试功能：SOE响应时间测试、网络压力测试、Goose风暴测试、虚端子测试、规约一致性测试；
        ?光交换机测试功能：VLAN测试、转发延时测试、网络压力测试；
        ?同步时钟源测试功能：对时性能测试、守时性能测试；
    ◆数模一体继电保护测试仪技术参数

    光纤以太网口

    6对×100Mbits/s，ST，多模，1310nm；

    IEC61850-9-1/2/LE，Goose，IEEE-1588；

    发送离散度：<0.1μs

    接收时标精度：<25ns

    更大输出流量：＞95M

    1588对时精度：<80ns

    光纤串口

    5对×（2~10Mbits/s），ST，多模，850nm；

    IEC60044-7/8，FT3；支持曼码或异步串口传输方式；

    发送离散度：<0.1μs

    接收时标精度：<25ns

    同步接口

    内置GPS；

    1对×IRIG-B/PPS光口，ST，多模，850nm

    精度：<400ns

    电以太网口

    1个，RJ-45，100Mbits/s



    交流电压源

    4/6×125V，分辨率：1mV，更大输出功率：60VA/相

    精度：0.1%

    交流电流源

    3/6×30A，分辨率：1mA，更大输出功率：450VA/相

    精度：0.1%

    直流电压源

    4/6×175V，分辨率：1mV，更大输出功率：75VA/相

    精度：0.5%

    直流电流源

    3/6×20A，分辨率：1mA，更大输出功率：300VA/相

    精度：0.5%

    输出频率

    0~1000Hz，分辨率：1mHz

    精度：0.001Hz

    输出相位

    0~359.999°，分辨率：0.001°

    精度：0.2°

    输出谐波

    直流分量，2~20次谐波



    开关量输入

    8路，10-250VDC或空接点，自动识别，无极性



    开关量输出

    8路，空接点/快速开出，交直流开断能力：0.5A，250V

    快速开出时间：<10μs

    屏幕

    8.4’ LED，1024×768



    供电电源

    AC：220V±15%， 频率：50Hz±10Hz



    体积

    360 ×200 ×415 （mm）

    重量：13.5~15.0Kg


    产品选型：



    数模一体继电保护测试仪

    MEJB-7000B/3D

    MEJB-7000/6D

    光纤网口

    ● 6对

    ● 6对

    光纤串口

    ● 5对

    ● 5对

    同步接口

    ● 1对

    ● 1对

    模拟小信号

    ○ 12路

    ○ 12路

    电流源输出

    ● 3×（0~30A）

    ● 6×（0~30A）

    电压源输出

    ● 4×（0~125V）

    ● 6×（0~125V）

    开关量输出

    ● 8对

    ● 8对

    开关量输入

    ● 8对

    ● 8对

    辅助直流输出

    ● 1路

    ● 1路






    幅值精度：0.05%

    相位精度：0.05°

    频率精度：0.001Hz

    光纤以太网口

    6对×100Mbits/s，SC，多模，1310nm；

    IEC61850-9-1/2/LE，Goose，IEEE-1588；

    发送离散度：<0.1μs

    接收时标精度：<25ns

    更大输出流量：>95M

    1588对时精度：<80ns

    光纤串口

    5对×（2~10Mbits/s），SC，多模，850nm；

    IEC60044-7/8，FT3；支持曼码或异步串口传输方式；

    发送离散度：<0.1μs

    接收时标精度：<25ns

    同步接口

    内置GPS；

    1对×IRIG-B/PPS光口，SC，多模，850nm

    精度：<1μs

    电以太网口

    1个，RJ-45，100Mbits/s



    开关量输入

    8路，10-250VDC或空接点，自动识别，无极性



    开关量输出

    8路，空接点/快速开出，交直流开断能力：0.5A，250V

    快速开出时间：<10μs

    屏幕

    8.4’，1024×768



    供电电源

    AC：220V±15%， 频率：50Hz±10Hz



    体积

    360 ×200 ×415 （mm）

    重量：16.8Kg
