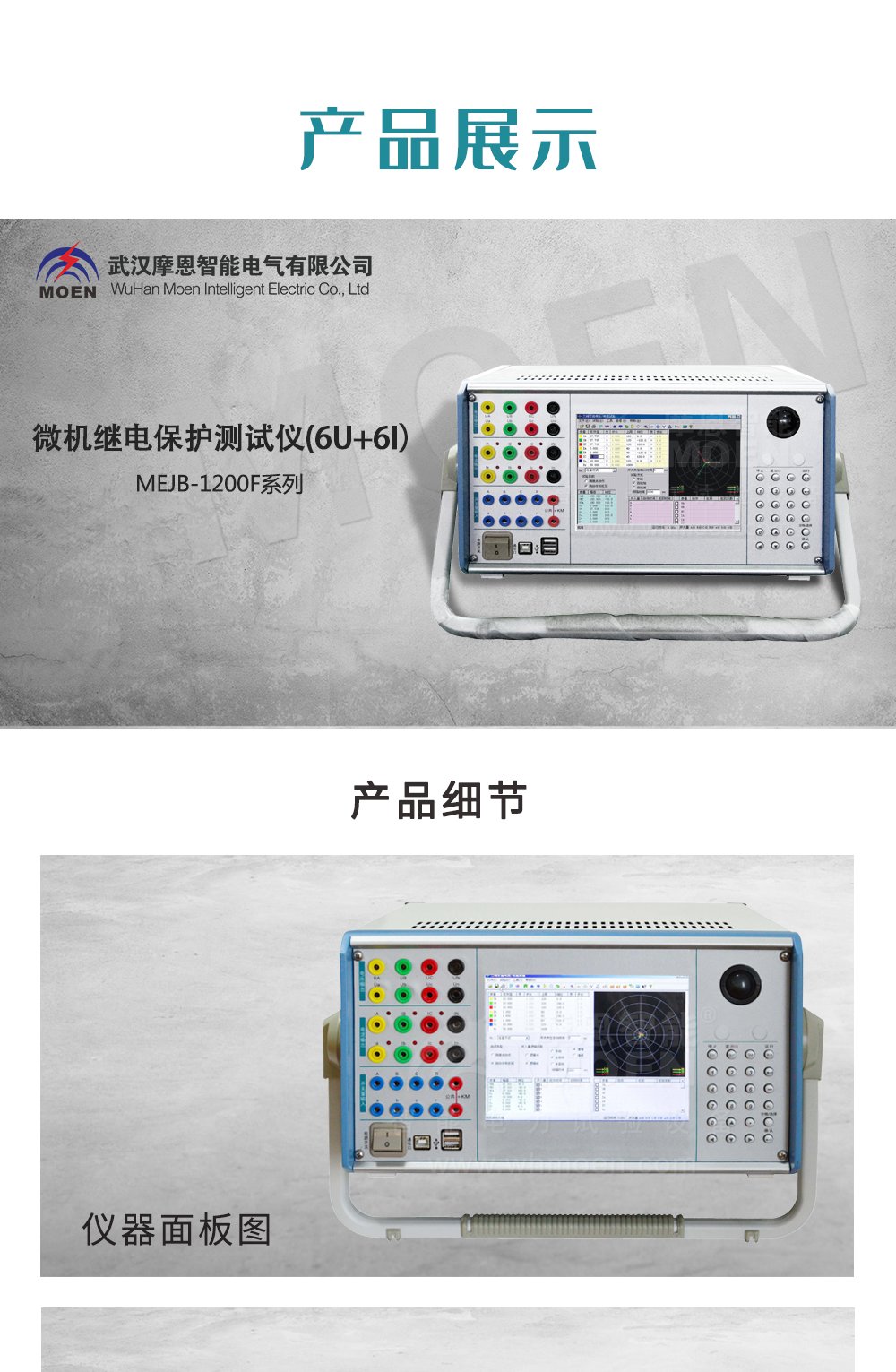

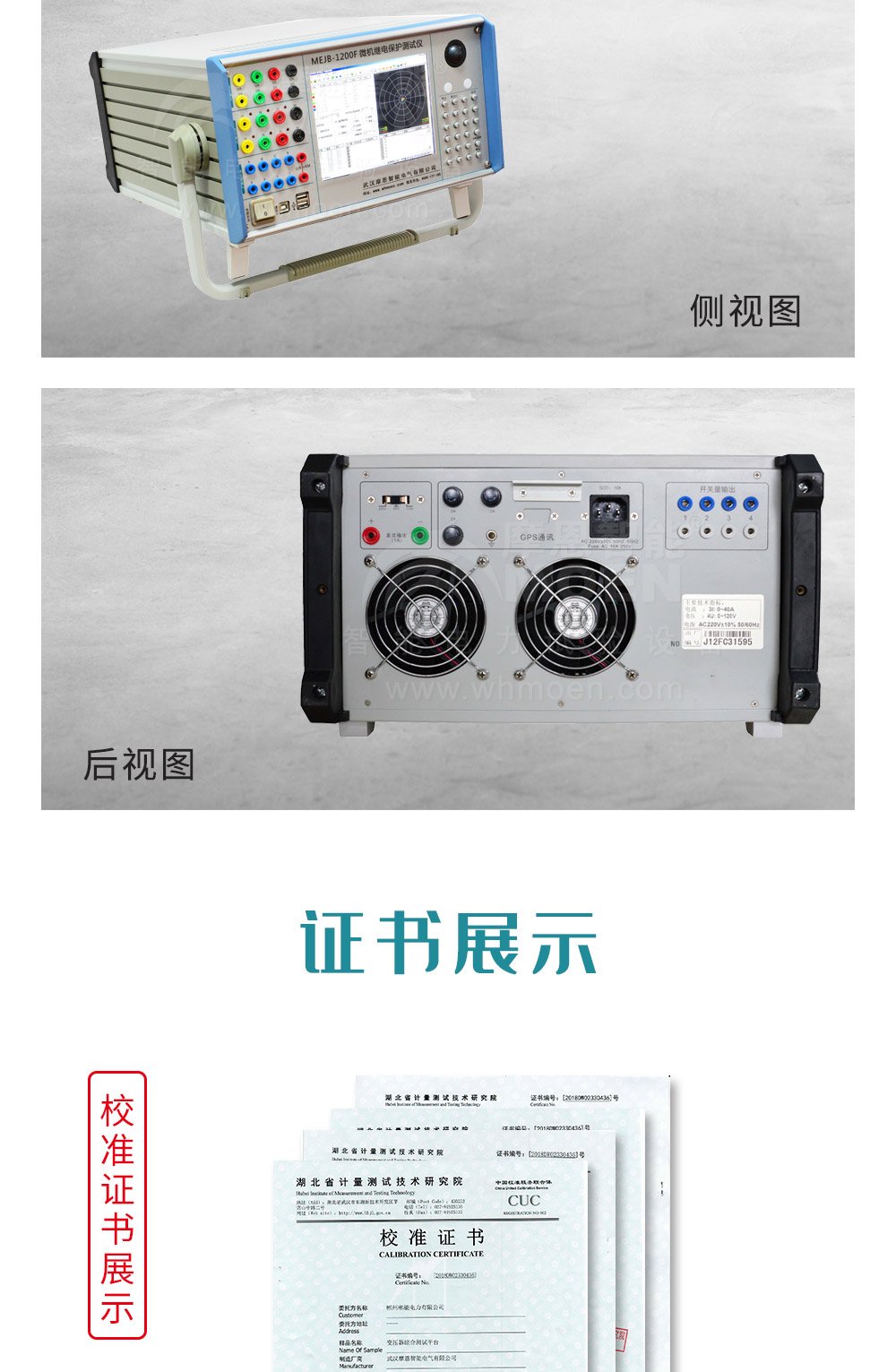

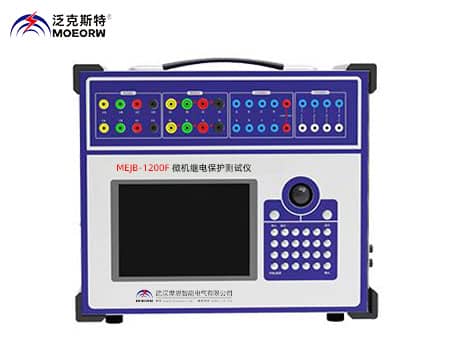

当前位置：3044am > 产品展示 > 九、继电保护、二次回路测试设备 > MEJB-1200F微机继电保护测试仪(6U+6I） 更新时间：2025-11-29
继电器试验：
|
继电保护类型 |
测试项目 |
建议试验的�？� |
备 注 |
|
信号继电器 |
相应的测试项目 |
直流试验
交直流试验 |
若是要求交、直流混合输入的中间继电器，请在“交直流试验”�？橹胁馐� 额定电流太小的信号继电器，可用测试仪的电压回路输出测试 |
|
时间继电器 |
|||
|
中间继电器 |
|||
|
重合闸继电器 |
|||
|
其它直流电压、电流继电器 |
|||
|
电流继电器 |
相应的测试项目 |
交流试验 |
可在“交流试验”专门的序分量�？橹胁馐孕蚍至考痰缙� 也可在“I－t特性”�？橹胁馐苑词毕藜痰缙� |
|
过（欠）电压继电器 |
|||
|
序分量继电器 |
|||
|
同步检查（或相位比较）继电器 |
|||
|
反时限电流继电器 |
|||
|
差动继电器 |
直流助磁特性 |
差动继电器、差动谐波、交直流试验、谐波试验 |
试验时请参考说明书中的“附录5”正确接线 |
|
谐波制动特性 |
|||
|
比例制动特性 |
差动继电器、交流试验 |
||
|
功率（方向）继电器 |
相应的测试项目 |
功率方向及阻抗、交流试验 |
测试功率（方向）继电器前，应预先确定接线类型，和保护大致的动作边界 |
|
阻抗继电器 |
|||
|
同期继电器 |
相应的测试项目 |
同期试验、交流试验 |
“同期试验”�？楣潭ㄓ刹馐砸堑�UA、UC分别作为系统侧和待并侧电压输出 |
|
频率继电器 |
相应的测试项目 |
频率及高低周 |
单机试验选择“自动变频”方式时，能测试频率滑差定值 |
微机保护试验：
|
|
继电保护类型 |
测试项目 |
建议试验的�？� |
备 注 |
|
线
路
保
护 |
多段过流 |
相应的测试项目 |
交流试验 |
只要方法得当，用“交流试验”�？槟芙写蟛糠旨痰缙骱臀⒒；さ氖匝椋χ氐阊案媚？� |
|
过（欠）电压 |
||||
|
序分量电压电流 |
||||
|
频率装置 |
||||
|
功率方向保护 |
||||
|
重合闸及转换性故障 |
相应的测试项目 |
整组试验、线路保护、状态系列、6-35KV线路保护综合测试 |
要求测试检同期和检无压，用Ux作为待并侧电压输出，测试仪是用Ua代替Ux进行试验 |
|
|
距离和零序 |
距离和零序定值校验 |
距离和零序、线路保护、整组试验、交流试验 |
“距离和零序”和“线路保护”均能一次性自动测试多段、各种故障类型、各种相别的距离和零序定值 |
|
|
阻抗特性 |
阻抗特性 |
|||
|
工频变化量距离 |
定值校验 |
距离和零序、线路保护 |
应设置故障电流足够大，比如10~15A（当为5A制CT时） |
|
|
复合电压闭锁（方向）过流 |
过流、低压、负序电压、灵敏角等 |
交流试验、6-35KV线路保护综合测试 |
有的保护的“低电压”和“负序电压”由不同的端子输入，试验时需更换接线 |
|
|
低周、低压减载装置 |
相应的测试项目 |
频率及高低周、6-35KV线路保护综合测试 |
若其它条件都满足，装置却不能动作，请确认装置是否还需要同时输入电流和开关接点 |
|
|
发
变
组
保
护 |
差动保护 |
比例制动特性 |
差动保护、差动定值、交流试验 |
发电机差动保护，用“差动保护”进行试验时，可看作接线类型为Y/Y，高、低压侧平衡系数均为1的变压器保护 “差动保护”注重曲线特性搜索，而“差动定值”�？樽⒅夭疃ㄖ挡馐裕呓岷希苋娌馐圆疃；� |
|
谐波制动特性 |
差动保护、差动定值、谐波试验 |
|||
|
失磁保护 |
相应的测试项目 |
交流试验 |
试验时应注意输出的电压电流的夹角 |
|
|
励磁保护 |
||||
|
复合电压闭锁（方向）过流（后备） |
相应的测试项目 |
请参见上文“线路保护”部分 |
请参见上文“线路保护”部分 |
|
其
它
保
护 |
自动准同期装置 |
相应的测试项目 |
同期试验 |
做自动调整试验时，测试各开入量必须按说明书要求接线 |
|
母线差动保护 |
相应的测试项目 |
交流试验 |
请参见附录6中“南瑞部分保护”有关BP-2B和RCS-915的说明 |
|
|
光纤线路差动保护 |
试验前先确定装置是否形成“自环”，若是，则保护的动作值应等于其整定值的一半 |
◆微机继电保护测试仪(6U+6I）技术参数
?交流电流输出：6路，每路30A / 450VA 六相并联180A
?交流电压输出：6路，每路120V / 80VA 线电压240V
?输出精度：0.2%
?直流电流输出：6路，每路±10A/200VA
?直流电压输出：6路，每路±160V/70VA
?输出精度：0.5%
?相 位：0~360°
?相位精度：＜0.5°
?输出频率：0~1000Hz
?频率精度：＜0.01Hz
?叠加谐波：0~20次
?开 入 量：8路
?开 出 量：4对
?独立直流：DC110/220V，额定电流1.5A
?尺 寸：360mm*200mm*400mm
?重 量：21kg
