◆ ME-3001 架空线故障定位仪概述
ME-3001 架空线故障定位仪适用于小电流接地系统架空线路，在线路发生单相接地故障而停运后，可用本设备对接地点进行精确定位。
近几年来，随着电网改造工程的实施，10kV配电线路由原来的“两线一地”供电方式改造为中性点不接地的“三相三线”供电方式。10kV配电线路供电方式的改变，增强了配电线路的绝缘水平，降低了配电线路的跳闸率，提高了供电可靠性，减少了线路损耗。但采取新的供电方式在实际运行中，经常的发生单相接地故障，特别是在大风、暴雨、冰雹、雪等恶劣天气情况下，接地故障频繁发生，严重影响了变电设备和配电网的安全、经济运行。故障发生后，由于线长范围广，采用以往凭经验，分段逐段推拉，逐级杆塔检查等传统方法进行排查，费时费力，停电范围大，时间长，很难快速准确查到故障点。
ME-3001 架空线故障定位仪用于10kV故障线路停电后快速准确定位接地点，可以实现配网设备在出现故障的情况下的快速查找。减小线路检修人员的劳动强度，省时省力，提高工作效率、供电可靠性和电力企业经济效益。
◆ ME-3001 架空线故障定位仪工作原理
农村的配网线路中更为接地十分常见，发生接地故障时，常用摇表和人工逐级登杆目测法来寻找接地故障点。我们知道，用摇表查线是要将线路反复多次切割后一段一段地�。浅Ｂ榉常矣址浅：芎氖保慰鲆”碇荒芤〉�2-3kV，对高阻接地或隐形接地故障是无能为力的；而人工逐级登杆目测法又要耗费大量的时间和大量的人力物力。这种落后的寻线方法与当今电网高度自动化水平极不相适应。无数电力工作者为解决这一问题做出了长时间的巨大努力，但至今仍然没有满意的结果。因而成为困扰电力部门几十年无法解决的一个重大技术难题。
本公司经合了国内直流接地故障定位技术、小电流接地故障定位等原理，发明了“S注入法”原理，并成功研发的“高压恒流开路，交流信号自动跟踪定位”技术，基于傅氏算法，开发了本产品，在10kV（35kV）的作业方法上取得了重大突破。它解决了因长时间找不到接地故障点而不能及时恢复送电引起的的客户投诉和因售电量减少造成的经济效益问题；也解决了因人海战术即人工逐级登杆查找接地故障而耗费大量人力物力的问题。
使用该仪器就可以在极短的时间内找出接地故障点。仪器内置电池供电，一次可以工作6小时以上，重量小于8公斤，实用方便，从而很好的解决了上述问题，并使停电查线更为准确、快捷、方便、轻松，具有传统方法所无可比似的优越性。
◆ ME-3001 架空线故障定位仪组成

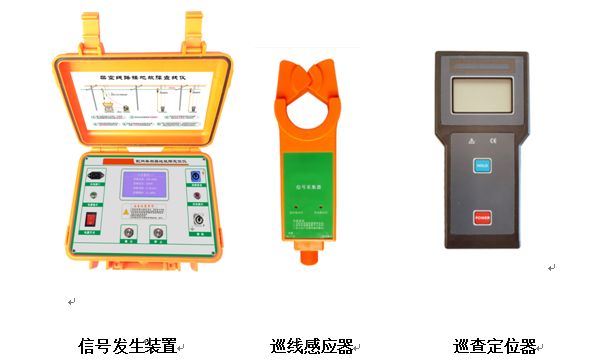

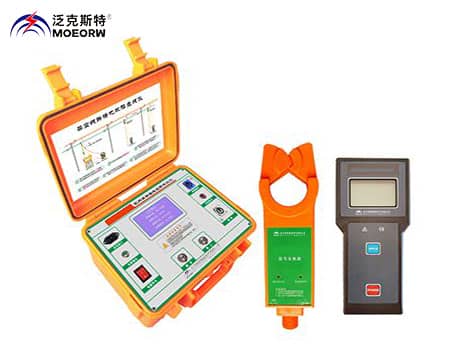

本设备是由信号发生装置、巡线感应器、巡查定位器三部分组成。
（1）信号发生装置：在故障线路停电状态下，该装置向10kV故障线路注入检测信号，用以检测接地故障。
（2）巡线感应器：为手持可移动测量装置，检测异频电流信号用于定位单相接地点。
（3）巡查定位器： 用于接收并显示巡线感应器发送异频电流、和钳表电压及在线路正常运行时，可实时检测线路负荷电流。
（4）本机电压等测量数据，确定故障点方向及位置。
◆ME-3001 架空线故障定位仪技术指标
1、特点：
（1）通过绝缘杆操作，内部有熔断保护装置，操作安全可靠。
（2）装置内配有摇表输出功能，可查找由高阻接地引起的单相接地故障。
（3）内置内置大容量锂电池电源（可车载充电），无需另外提供电源，使用方便，经久耐用。
（4）信号发生装置可以配置一组或多组信号采集接收器，可以进一步提高查找速度。
（5）电流采集接收无线天线内置，确保钳表绝对绝缘可靠。
（6）背光显示可以设置，方便夜间使用。
（7）体积小、重量轻、操作简单、携带方便、4件设备组成。
2、技术参数
（1）信号发生装置
异频电流输出范围：0-40mA
摇表测量范围：0-30MΩ
输出精度：±1mA
输出功率：150W
zui大开口电压VPP：8KV
测量范围：0-200kΩ
检测线路长度：大于100km
显示方式：中文液晶，背光功能
LCD尺寸： 90mm*73mm
电 源：锂电池24V/12Ah
工作时间：大于6h
工作温度：-10℃～+50℃
装置尺寸：327mm*282mm*218mm；重量： 8kg
（2）巡线感应器
检测方式：钳形CT,积分方式
传输方式：433MHz无线传送
传输距离：大于40m
钳口尺寸：Φ48mm
测量范围：0.1mA-100.0mA(异频电流)
测试精度：±1%±2mA
工作时间：大于10h
装置尺寸：255mm*78mm*36mm；重量： 340g
电 源：内置大容量锂电池，5V充电 mircoUSB接口
（3）巡查定位器
显示方式：中文液晶，背光功能
工作时间：大于10h
LCD尺寸：54mm*50mm
装置尺寸：180mm*75mm*35mm；重量： 300g
电源：内置大容量锂电池，5V充电 mircoUSB接口
