      ME-4000电缆故障智能测试仪（黄金组合）

      执行标准：DL/T849.1-DL/T849.3-2004
      产品别称：电缆故障智能测试仪、电缆故障测试仪、电缆故障综合测试仪、便携式电缆故障综合测试仪、电力电缆故障综合测试仪
      产品特性：
      ※冲击高压：低于35KV电力电缆 ;
      ※测试电缆脉宽设有：“0.05”、“0.1”、“0.2”、“0.5”、“1”、“2”、“8”微秒；
      ※)阻抗显示：100kΩ以内；
      产品品牌：泛克斯特
      24小时服务热线：159-9741-2136

      售前咨询：027-87669508

      ◆

      电缆故障智能测试仪

      产品特点

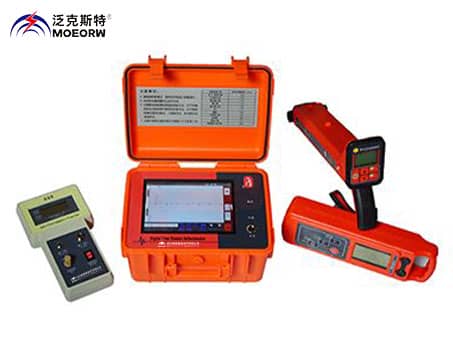

         ME-4000电缆故障智能测试仪（黄金组合）产品特性：整套装置是由ME-4000W电缆故障测距主机、ME-1010路径仪、MEDD-200 定点仪、MEGF-320超轻型高频高压信号发生器组合而成。
         可测35KV及以下等级所有电缆的高、低阻故障，适应面广，检测故障成功率、测试精度及测试方便程度优于国内任何一种检测设备，能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离；8寸彩色液晶触摸屏作为显示终端，仪器具有极安全的采样高压保护措施。测试仪器在冲击高压环境中不会死机和损坏。内置电源，可在无电源环境测试电缆的开路及低阻短路故障，无测试盲区。

      ME-4000电缆故障智能测试仪（黄金组合）产品特性：
      1.可测35KV以下等级所有电缆的高、低阻故障，适应面广。
      2.具有方便用户的软件和全中文菜单。按键定义简单明了。测量方法简单快速。
      3.检测故障成功率、测试精度及测试方便程度优于国内任何一种检测设备。
      4.8寸彩色液晶触摸屏作为显示终端，仪器具有强大的数据处理能力和友好的显示界面。
      5.具有极安全的采样高压保护措施。测试仪器在冲击高压环境中不会死机和损坏。
      6.具有计算机通讯接口，可方便将数据及图形保存在计算机内。
      7.无测试盲区。
      8.内置电源，可在无电源环境测试电缆的开路及低阻短路故障。
      9.可探测地下线缆的走向及深度
      10.具有 技术的可伸缩设计，体积小重量轻。
      11.可扩充无线寻测法，操作简单，使用方便。
      12.仪器具有强大的数据处理能力和友好的显示界面液晶显示；
      13.数字化设计，软件控制，性 能稳定、可靠。
      14.信息以数字大小、光栅浮降、声音等多种方式体现。
      15. 技术的信号满程震动提示功能
      16.恒功率输出、自动匹配，保证本机工作在状态；
      17.灵活的输出切换模式，可自动切换为***小功耗的休眠模式；
      电缆故障智能测试仪1电缆故障智能测试仪2电缆故障智能测试仪3电缆故障智能测试仪4电缆故障智能测试仪5电缆故障智能测试仪6
      ME-4000电缆故障智能测试仪（黄金组合）

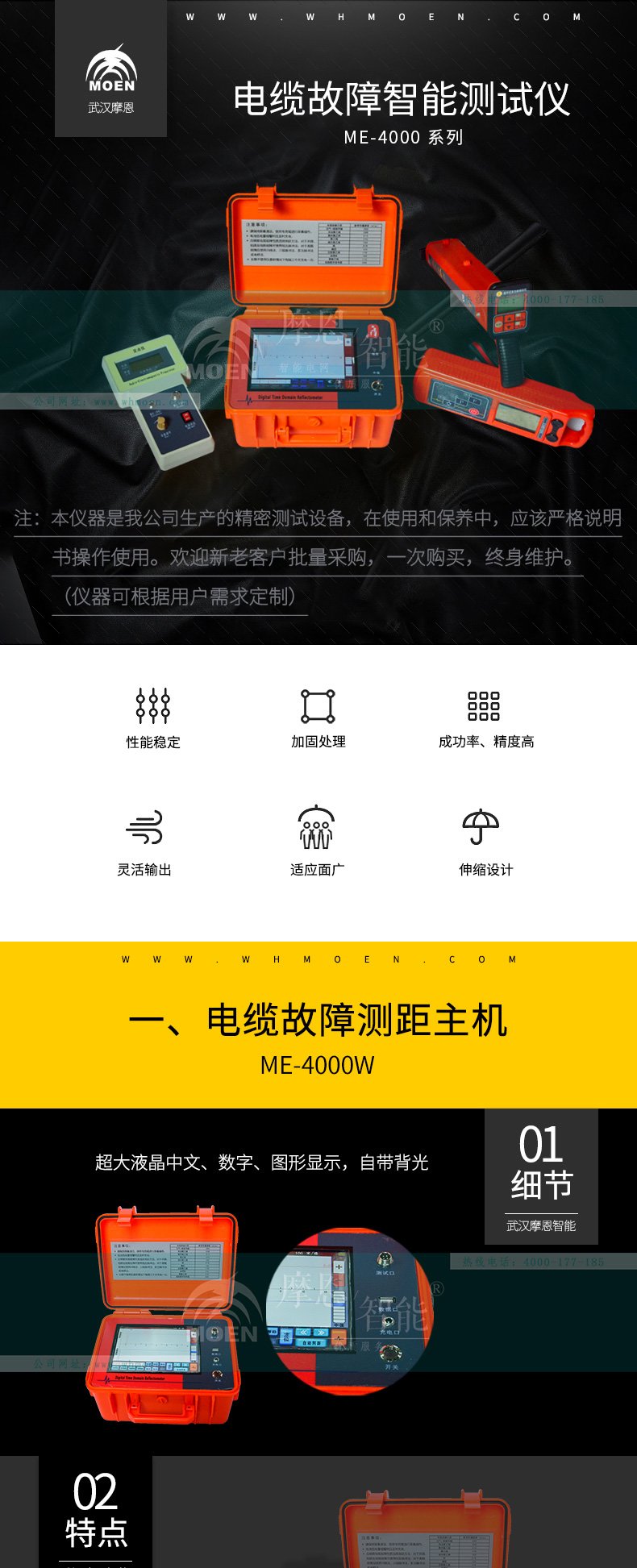

      一、测距单元：ME-4000W电缆故障测距主机
      【功能与特点】
      1．可测35KV以下等级所有电缆的高、低阻故障，适应面广。
      2．具有方便用户的软件和全中文菜单。按键定义简单明了。测量方法简单快速。
      3．检测故障成功率、测试精度及测试方便程度优于国内任何一种检测设备。
      4．8寸彩色液晶触摸屏作为显示终端，仪器具有强大的数据处理能力和友好的显示界面。
      5．具有极安全的采样高压保护措施。测试仪器在冲击高压环境中不会死机和损坏。
      6．具有计算机通讯接口，可方便将数据及图形保存在计算机内。
      7．无测试盲区。
      8．内置电源，可在无电源环境测试电缆的开路及低阻短路故障。

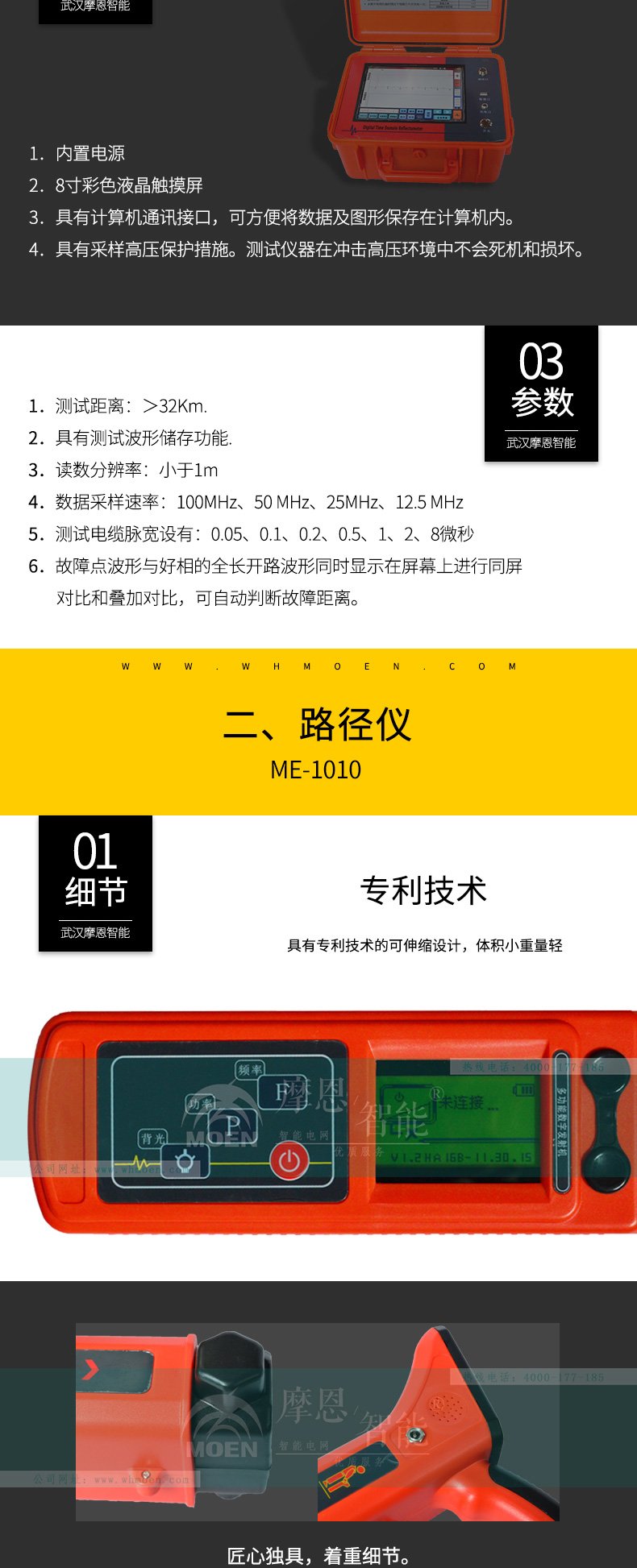

      【主要性能指标】
      1．测试方法：低压脉冲法、高压闪络法；
      2．冲击高压：低于35KV电力电缆；
      3．数据采样速率：100MHz、50 MHz、25MHz、12.5 MHz；
      4．测试距离：＞32Km；
      5．读数分辨率：小于1m；
      6．系统测试精度：小于50cm；
      7．测试电缆脉宽设有：“0.05”、“0.1”、“0.2”、“0.5”、“1”、“2”、“8”微秒；
      8．具有测试波形储存功能：能将现场测试到的波形按规定顺序方便地储存于仪器内，供随时调用观察。可以储存大量的现场测试波形；
      9．能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离；
      10．内置电源：充满电后仪器可连续工作3小时以上，亦可外接交流电源工作；
      11．工作条件：温度-10℃～+45℃，相对湿度 90%。
      ME-4000电缆故障智能测试仪（黄金组合）

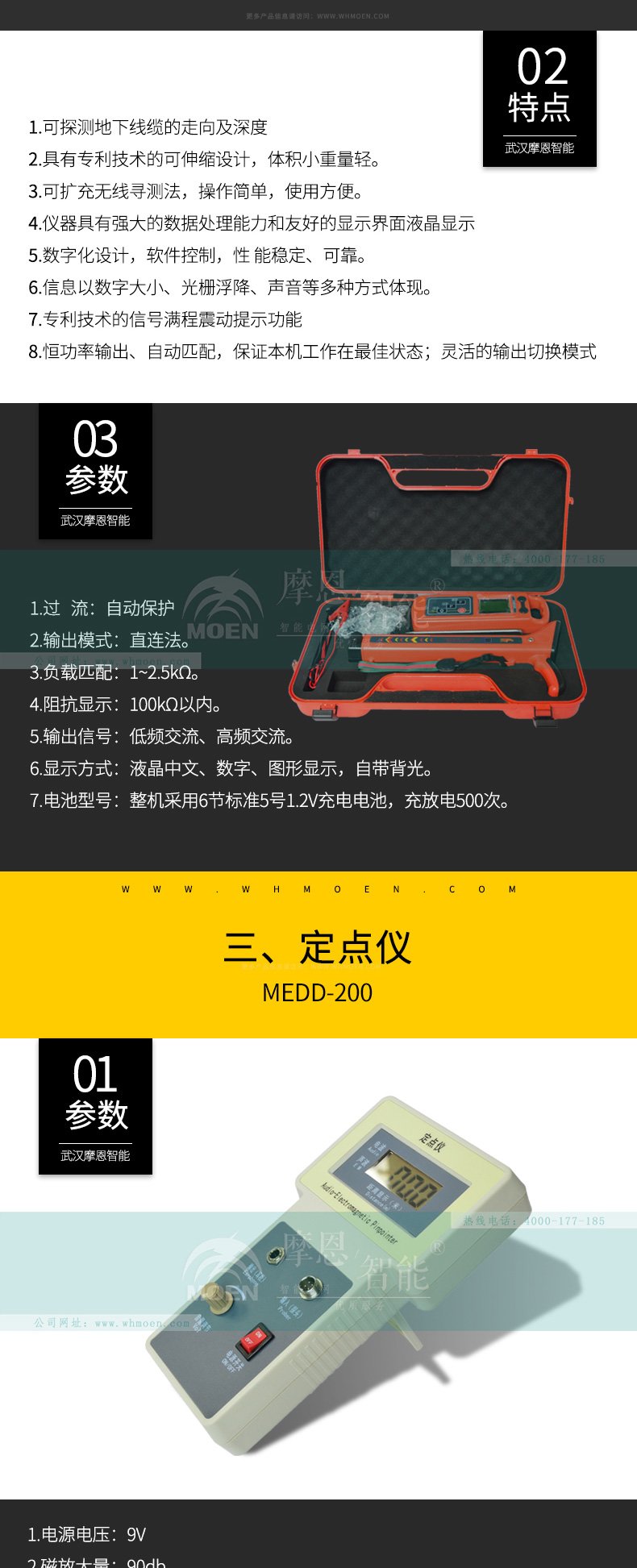

      二、路径单元：ME-1010路径仪
      【功能与特点】
      1.可探测地下线缆的走向及深度
      2.具有 技术的可伸缩设计，体积小重量轻。
      3.可扩充无线寻测法，操作简单，使用方便。
      4.仪器具有强大的数据处理能力和友好的显示界面液晶显示；
      5.数字化设计，软件控制，性 能稳定、可靠。
      6.信息以数字大小、光栅浮降、声音等多种方式体现。
      7. 技术的信号满程震动提示功能
      8.恒功率输出、自动匹配，保证本机工作在zui佳状态；
      9.灵活的输出切换模式，可自动切换为zui小功耗的休眠模式；

      发射机参数：
      1.输出信号：低频交流、高频交流。
      2.输出功率：恒功率输出，50%、100%两档（zui大1瓦）。
      3.输出模式：直连法。
      4.阻抗显示：100kΩ以内。
      5.负载匹配：1~2.5kΩ。
      6.显示方式：液晶中文、数字、图形显示，自带背光。
      7.电池型号：整机采用6节标准5号1.2V充电电池，充放电500次。
      8.工作时间：大于6 小时。
      9.工作条件：温度-10℃-+45℃，相对湿度 90%。
      10.过   流：自动保护
      11.重   量：约 0.8kg。
      接收机参数：
      1.工作频率：低频、高频、工频。
      2.工作模式：波峰法、波谷法、外输入法。
      3.天线模式：一个水平线圈、一个垂直线圈。
      4.声音指示：随信号强度变化的调频音调。
      5.电池型号：整机采用6节标准7号1.2V充电电池，充放电500次。
      6.显示方式: 液晶中文、数字、图形显示，自带背光。
      7.信号强度表示：图形显示、数字量程0~999显示。
      8.增益控制：手动调节，范围为0~99dB。
      9.深度测量：三位数字显示，zui大可测深达2.5米。
      10.工作时间: 大于8小时。
      11.工作条件：温度-10℃-+45℃，相对湿度 90%。
      12.重    量: 约1.2 kg。
      ME-4000电缆故障智能测试仪（黄金组合）

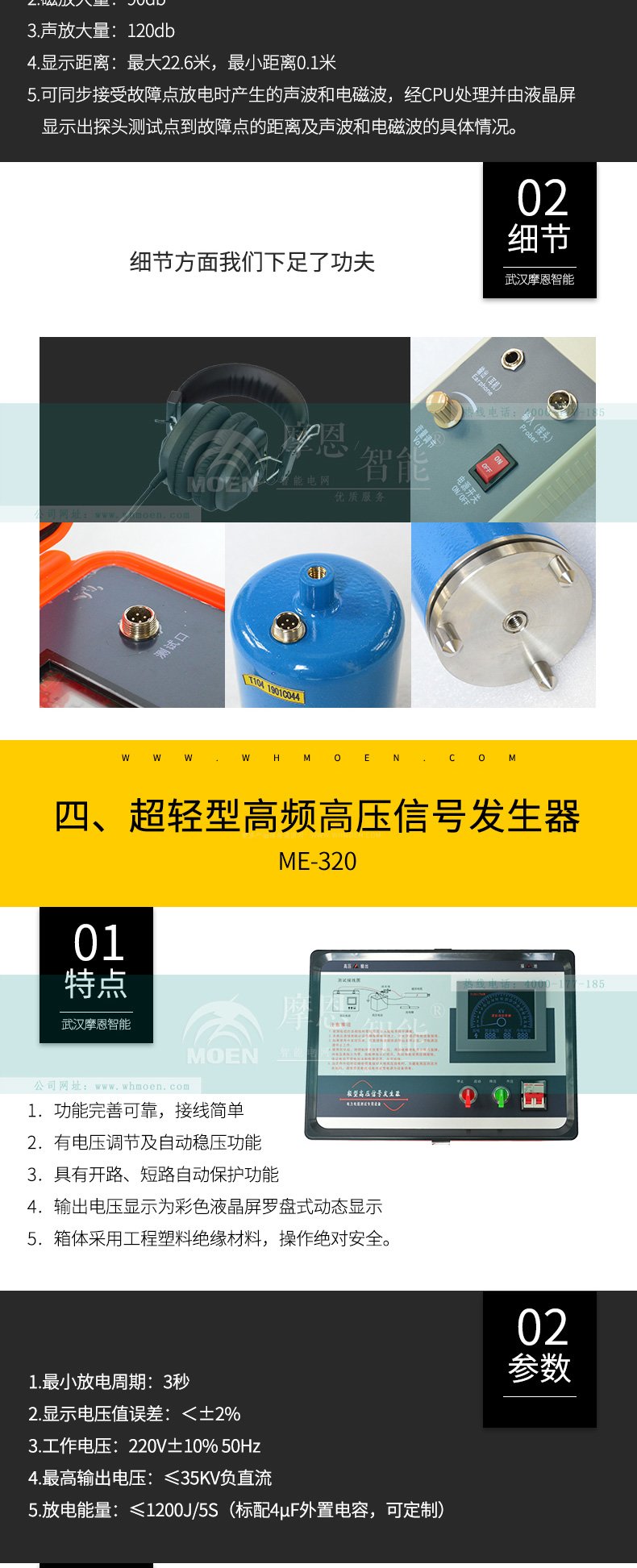

      三、定点单元：MEDD-200  定点仪

      1.可同步接受故障点放电时产生的声波和电磁波，经CPU处理并由液晶屏显示出探头测试点到故障点的距离及声波和电磁波的具体情况。
      2.显示距离：zui大22.6米，zui小距离0.1米；
      3.声放大量：120db
      4.磁放大量：90db
      5.电源电压：9V；
      6.功    耗：0.6W；
      7.定点误差：≤0.2 m
      8.使用温度：-10—45℃；
      9.外形尺寸：  定位仪：180×80×70 mm3；
      探  头：Ф85×90 mm3；
      重  量：1.5Kg（含探头）；

      ME-4000电缆故障智能测试仪（黄金组合）

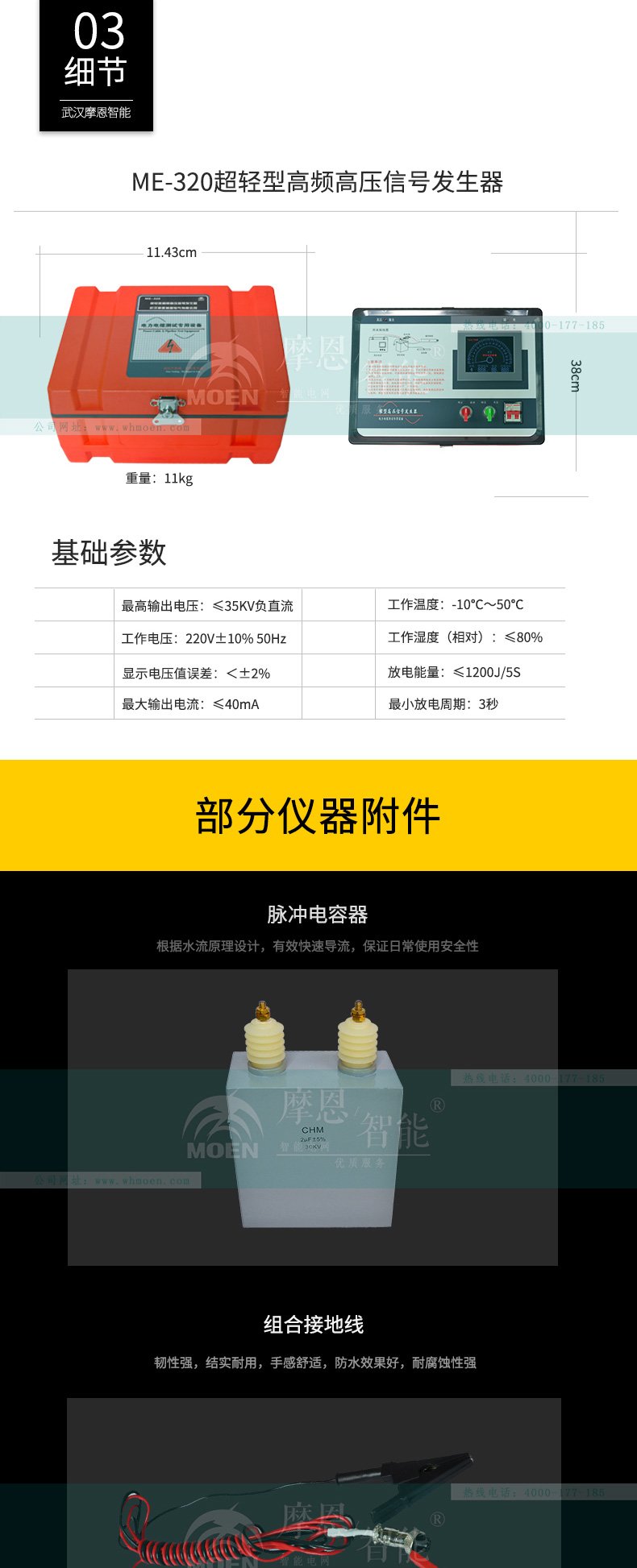

      四、高压信号单元：ME-320超轻型高频高压信号发生器

      【功能与特点】
      1．可连续工作4个小时以上；
      2．有电压调节及自动稳压功能；
      3．采用开关电源电子升压。体积小、重量轻；
      4．具有开路、短路自动保护功能；
      5．输出电压显示为彩色液晶屏罗盘式动态显示
      6．功能完善可靠，接线简单；
      7．箱体采用工程塑料绝缘材料，操作绝对安全。
      【主要性能指标】
      1.zui高输出电压：≤35KV负直流
      2.工作电压：220V±10% 50Hz
      3.显示电压值误差：＜±2%
      4.zui大输出电流：≤40mA
      5.工作温度：-10℃～50℃
      6.工作湿度（相对）：≤80%
      7.放电能量：≤1200J/5S（标配2μF外置电容，可定制）
      8.zui小放电周期：3秒
      9.zui大功率：＜1.5KVA
      10.海拔高度：3000米以下
      11.体积：43cmx38cmx23cm
      重量：11kg
