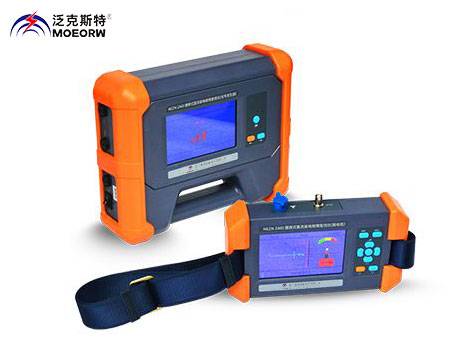

◆便携式直流接地故障查找仪概述
电力系统中的直流系统接地故障是一种易发生且对电力系统�：π越洗蟮墓收�。无论是正接地或者负接地，都可能造成保护误动或者保护拒动，�：Φ缌ο低痴Ｔ诵小！吨谢嗣窆埠凸缌π幸当曜� DL /T856－2004》 规定了不同直流系统接地故障的整定值，当直流系统接地阻抗低于该阻值时，表示系统已经处于故障运行状态，需尽快处理。
直流系统接地故障定位仪，用于发电厂、变电站直流电源系统的接地故障探测与定点。定位仪采用隔离程控恒流源向系统注入小电流信号，安全可靠，查找故障点快速准确，测试精度高。接收机实时计算显示阻性电流大小与方向，克服了系统分布电容的影响，大大提高了判断准确性。有效解决了高阻接地、交流串直流接地、低阻接地、瞬间接地、脉冲干扰、环路接地，单点多点接地等问题。
◆便携式直流接地故障查找仪功能特点
1.直流系统无需停电，即可在线检测系统接地故障，提高系统运行的安全性。
2.具有交流串入检测功能，防止因交流串入造成仪器损坏。
3.自动检测直流系统电压。对不同电压等级的直流系统可调整仪器输出电压等级。
4.智能化程度高，自动判断接地状态。
5.发射机实时检测正负母线电压、故障电阻、接地电容、平衡电阻等故障信息。
6.发射机支持直流和交流两种供电方式；直流供电时无需外接电源，直接从直流系统取电，接线简单、方便。
7.接收机通过注入电流信号的前后之差，直接计算出电流值，从而实时确定故障点；实时计算显示阻性电流，测试灵敏度大大提高，可测量高达1M的绝缘不良故障。
8.采用无线通信技术，实时传输数据，方便快捷。
9.接收机欠压指示功能：电池欠压时仪器自动告警提示。
10.接收机自动关机功能：60分钟内无操作或电池欠压至一定程度能够自动关机。
◆便携式直流接地故障查找仪
1 发射机技术指标
1)适用的直流系统电压等级220V、110V、48V、24V。
2)发射机供电方式：直流屏供电（220V、110V）或使用交流220V供电。若使用AC 220V供电，发射机会自动切断直流供电回路，优先使用AC 220V电源供电。
3)直流系统电压测量范围：DC 0-1000V。
4)直流电压测量分辨率：DC 1V。
5)系统对地阻抗测量范围：0-1MΩ。
6)系统绝缘电阻测量范围：0-1MΩ。
7)交流串入电压测量范围：AC 0-280V。
8)交流电压测量分辨率：AC 1V。
9)抗对地分布电容值：支路≤47uF、系统对地总电容≤150 uF。
10)设备输出zui高电压：DC 1kV。
11)设备输出zui大电流：5mA。
2 接收机技术指标
1)绝缘阻抗测量范围：0-500000Ω。(1000000Ω选配)
2)绝缘阻抗测量分辨率：0.1kΩ。
3)对地漏电流检测分辨率：0.1mA。
4)卡钳动态范围：钳双线（正负母线一起钳）范围：0-40A（负载）
5)钳单线范围：-5A至＋5A
6)接收机电源：内置可充电锂电池。可持续工作20小时，电池充电3-4小时即可充满。
7)卡钳电源： 2节AA（5号）碱性干电池。连续工作时间10-20小时（因电池质量不同而不同）。
3 无线通信技术指标
1)ISM频段：433MHz。
2)空中速率：2.4kbps。
3)无线通信信号功率：30dBm。
4 其他指标
1)功耗：发射机<15W。接收机<2W。
2)使用条件：温度:-10℃-40℃；湿度10-90％RH；海拔<4500m。
3)体积：
发射机 280mm×220mm×90mm；
接收机 220mm×125mm×55mm；
信号卡钳 180mm×60mm×35mm;
电流传感器 180mm×130mm×30mm。
4)质量：
发射机 2.00kg； 接收机 0.90kg；
信号卡钳 0.21kg; 电流传感器 0.18kg。
