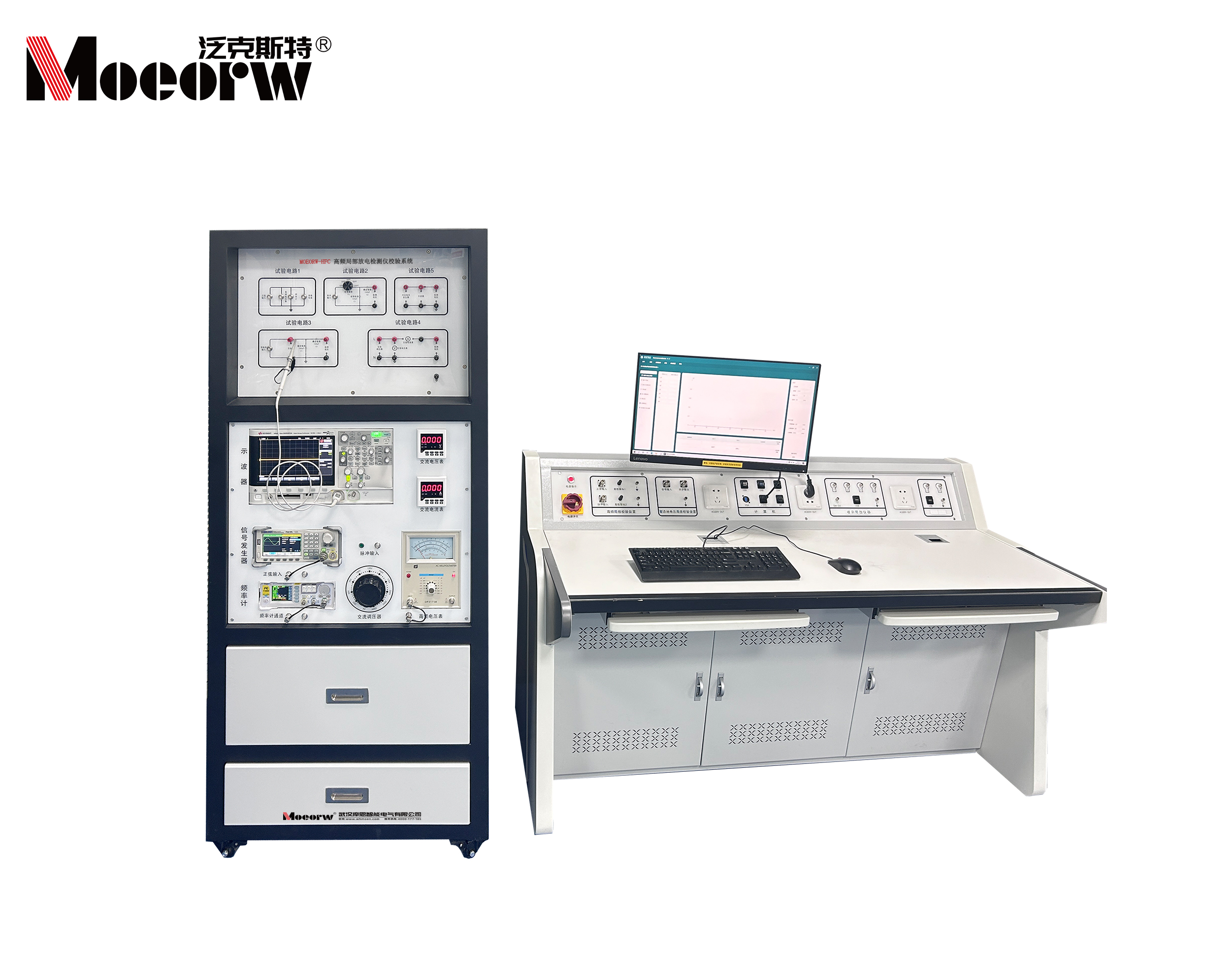

MOEORW-HFC 高频局部放电检测仪校验系统

来源:www.whmoen.com    更新时间:2025-07-09

MOEORW-HFC 高频局部放电检测仪校验系统简述
高频局放考核校验装置是我司总结多年现场带电局放检测经验,结合高频局部放电现场带电检测方法的测试特点,根据国家电网 Q/GDW  11304.5-2023《电 力设备带电检测仪器技术规范 第 5 部分:高频局部放电检测仪》、行业标准 DL ∕T  2278-2021《高频法局部放电带电检测仪器技术规范》等标准要求,研发的一款用于考核校验高频局放仪性能指标的装置。装置具备对高频局放仪的传感器 传输阻抗、整机检测频率、整机灵敏度、整机线性度、整机抗干扰性能、整体通道一致性等性能进行考核校验。可以确保高频局放仪在实际使用中保持准确性和精度,从而提高局部放电检测的可靠性和可信度。

MOEORW-HFC 高频局部放电检测仪校验系统技术参数
(1)陡脉冲发生源技术参数:
功能:正负极性脉冲;
重复频率:25Hz~10KHz;
输出幅值(50Ω负载):-10V~+10V,连续可调;
分辨率:≤10mV;
上升沿:(10%~90%)≤5ns;
下降沿: ≥100us;
脉冲宽度:≥150us。
(2)正弦波信号发生器技术参数:
带宽:    120 MHz;
采样率:    1.2 GSa/s;
通道数:    2 个;
任意波长度:    8 pts~ 8 Mpts;
垂直分辨率: 16 bit;
最大输出幅度:±10 V。
(3)数字示波器技术参数:
模拟带宽:≥200MHz;
采样率:≥2GSa/s;
存储深度:    通道交织模式 28 Mpts/CH,非交织模式 14 Mpts/CH;
通道数:≥2 通道。
