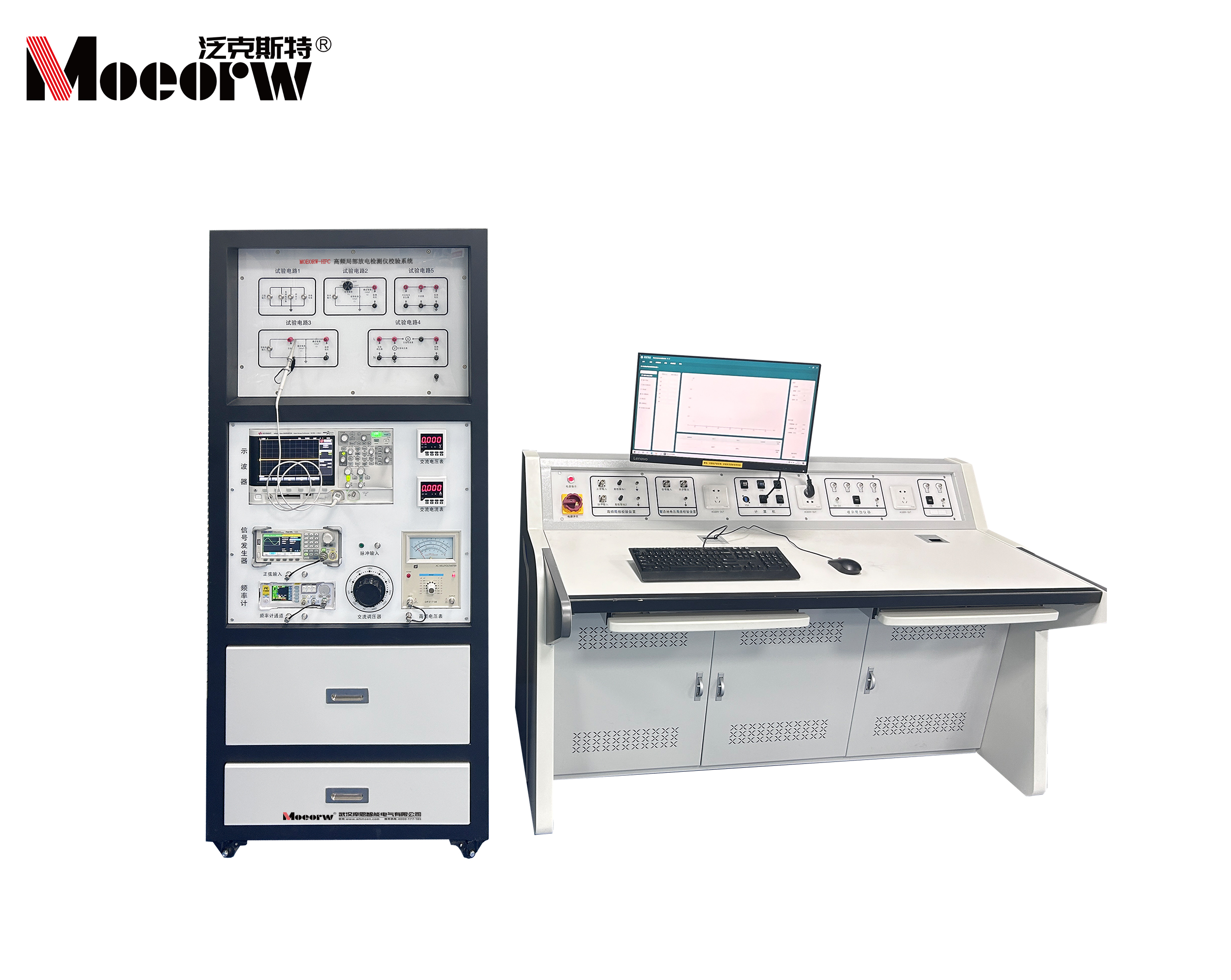

MOEORW-HFC 高频局部放电检测仪校验系统

执行标准：Q/GDW  11304.5-2023《电 力设备带电检测仪器技术规范》、行业标准 DL ∕T  2278-2021《高频法局部放电带电检测仪器技术规范》
产品别名：高频局部放电检测仪校验系统、局部放电检测仪、局放仪、局部放电测试系统
产品特性：
※具备对高频局放仪的传感器 传输阻抗、整机检测频率、整机灵敏度、整机线性度、整机抗干扰性能、整体通道一致性等;
※输出幅值（50Ω负载）：-10V～+10V，连续可调；
※存储深度:    通道交织模式 28 Mpts/CH，非交织模式 14 Mpts/CH；
产品品牌：泛克斯特
24小时服务热线：159-9741-2136

售前咨询：027-87669508

◆MOEORW-HFC 高频局部放电检测仪校验系统简述
高频局放考核校验装置是我司总结多年现场带电局放检测经验，结合高频局部放电现场带电检测方法的测试特点，根据国家电网 Q/GDW  11304.5-2023《电 力设备带电检测仪器技术规范 第 5 部分：高频局部放电检测仪》、行业标准 DL ∕T  2278-2021《高频法局部放电带电检测仪器技术规范》等标准要求，研发的一款用于考核校验高频局放仪性能指标的装置。装置具备对高频局放仪的传感器 传输阻抗、整机检测频率、整机灵敏度、整机线性度、整机抗干扰性能、整体通道一致性等性能进行考核校验。可以确保高频局放仪在实际使用中保持准确性和精度，从而提高局部放电检测的可靠性和可信度。


◆MOEORW-HFC 高频局部放电检测仪校验系统技术参数
（1）陡脉冲发生源技术参数：
功能：正负极性脉冲；
重复频率：25Hz～10KHz;
输出幅值（50Ω负载）：-10V～+10V，连续可调；
分辨率：≤10mV;
上升沿：(10%～90%)≤5ns；
下降沿： ≥100us；
脉冲宽度:≥150us。
（2）正弦波信号发生器技术参数：
带宽:    120 MHz;
采样率:    1.2 GSa/s;
通道数:    2 个;
任意波长度:    8 pts~ 8 Mpts；
垂直分辨率： 16 bit；
最大输出幅度：±10 V。
（3）数字示波器技术参数：
模拟带宽：≥200MHz；
采样率：≥2GSa/s；
存储深度:    通道交织模式 28 Mpts/CH，非交织模式 14 Mpts/CH;
通道数：≥2 通道。
