影响量

基准条件

工作条件

备注

环境温度

23℃±1℃

-10℃～40℃

环境湿渡

40%～60%

＜80%

信号波形

正弦波

正弦波

β=0.05

信号频率

50HZ±1HZ

45H～65HZ

仪表工作电压

9V±0.1V

9V±1V

测相位电流幅值

1A±0.1A

10m～20.0A

测相位电压幅值

100V±10V

30V～600V

外电场、磁场

应避免

被测导线位置

被测导线处于钳口的近似几何中心位置

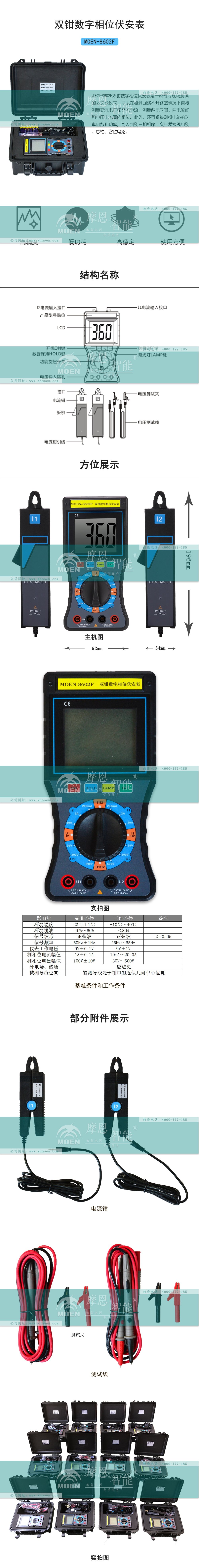

功    能

相位、交流电流、交流电压、交流漏电流、相序直接测试；变压器组别、感性、容性电路判别；功率因数、功率间接测试

电    源

DC9V 碱性干电池（1.5V AA×6）

功    耗

开启背光灯更大约35mA,电池连续工作约40小时

关闭背光灯,仪表耗电约5mA,电池连续工作约300小时

显示模式

LCD显示，蓝屏背光功能，适合昏暗场所

LCD尺寸

70mm×62mm

LCD显示域

64mm×54mm

仪表尺寸

长宽厚：196mm×92mm×54mm

钳口尺寸

φ7.5mm×13mm

采样速率

约3次/秒

量    程

交流电压：0～20V/200V/600V

交流电流：0～200mA/2A/20A

相位：0～360°

测量相位时

被测信号的

幅值范围

测U1-U2相位时：30V～600V

测I1-I2相位时：10mA～20.00A

测U1-I2或I1-U2相位时：10V～600V、10mA～20.00A

数据保持

测试中按HOLD键保持数据，“DH”符号显示

自动关机

开机约15分钟后，仪表自动关机，以降低电池消耗

电压检测

当电池电压低于7.2V时，电池电压低符号显示，提醒更换电池

仪表质量

主机约550g(带电池)，表钳约170g×2，测试线约250g

测试线长度

1.5m

电流钳线长

2m

工作温湿度

-10℃～40℃； 80%Rh以下

存放温湿度

-10℃～60℃； 70%Rh以下

输入阻抗

测试电压各档输入阻抗为：2MΩ

测U1U2相位时电压输入阻抗为：40kΩ

耐    压

仪表上盖与电池盖板螺钉之间耐受2000V/50Hz的正弦波交流电压历时1分钟

绝    缘

仪表线路与外壳之间、两电压输入端之间≥10MΩ

结    构

双重绝缘

类 别

量 程

分辨率

基本误差

电 压

20V

0.01V

±(1.2%rdg+2dgt)

200V

0.1V

500V

1V

电 流

200mA

0.1mA

±(1.0%rdg+2dgt)

2A

1mA

10A

10mA

相 位

0～360°

1°

±1°
