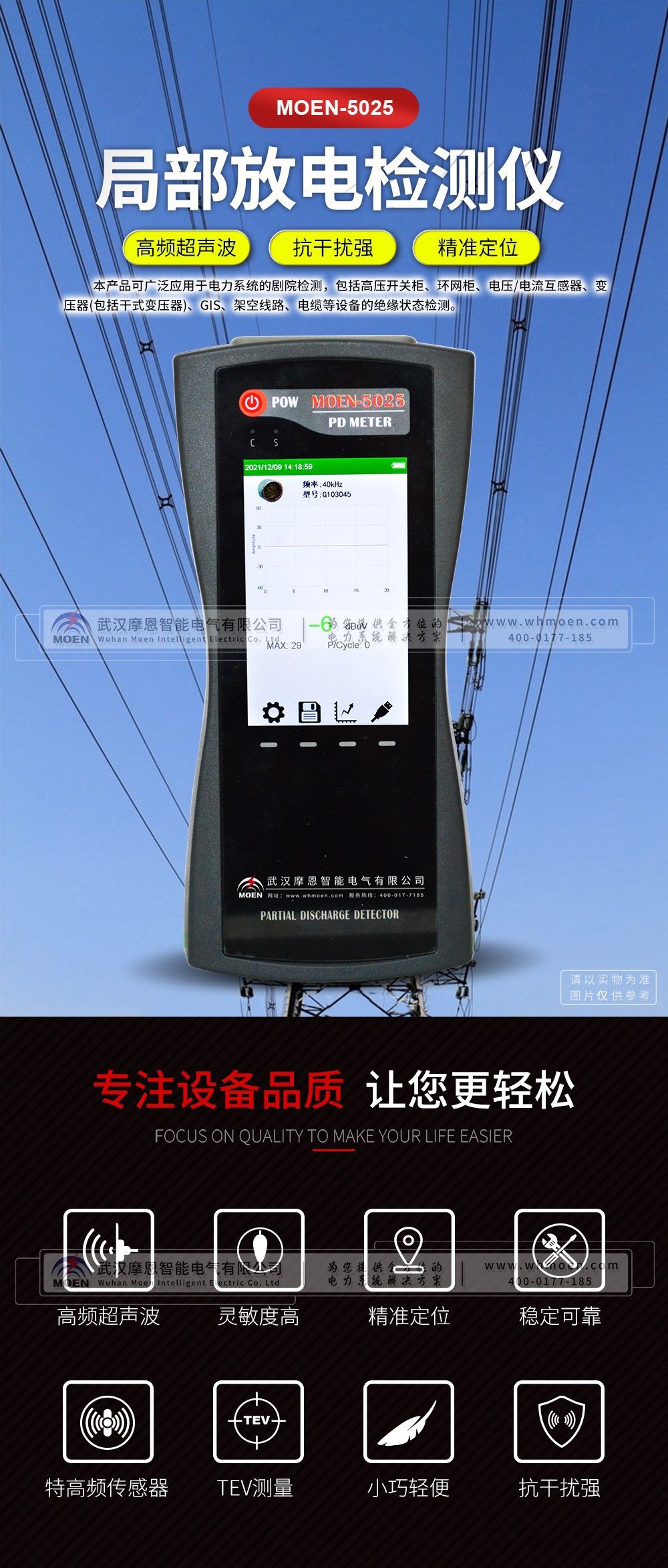

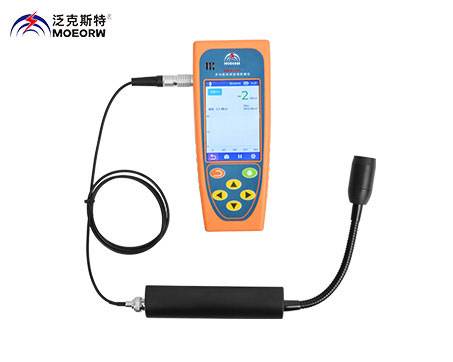

    MOEORW-5025 局部放电检测仪

    执行标准:DL/T846.4-2004
    产品别名:局部放电检测仪、局部放电测试仪、局放仪、局部放电测试系统、多通道数字式局放仪、局部放电耐压试验装置
    产品特性:
    现场可快速检测高压电气设备特别对开关柜局部放电状况;
    采用非侵入式检测方式,对高压电气设备的局部放电缺陷进行检测及定位;
    可根据用户需求定制产品;
    产品品牌:泛克斯特
    24小时服务热线:159-9741-2136

    售前咨询:027-87669508

    局部放电检测仪

    产品用途

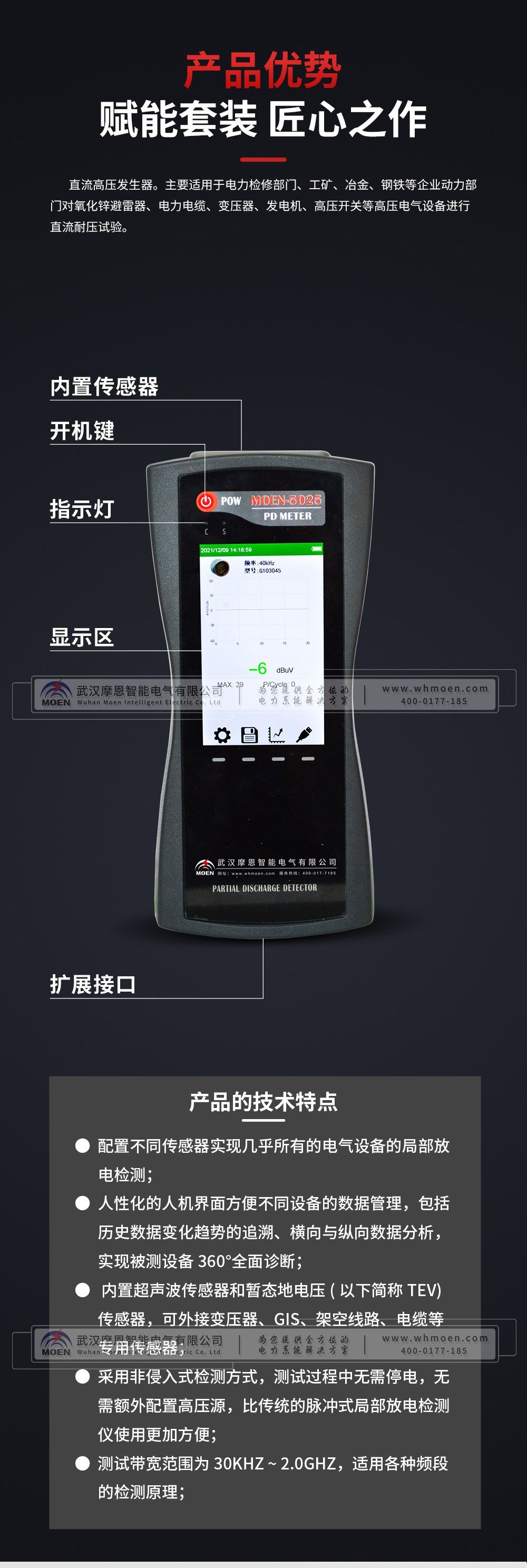

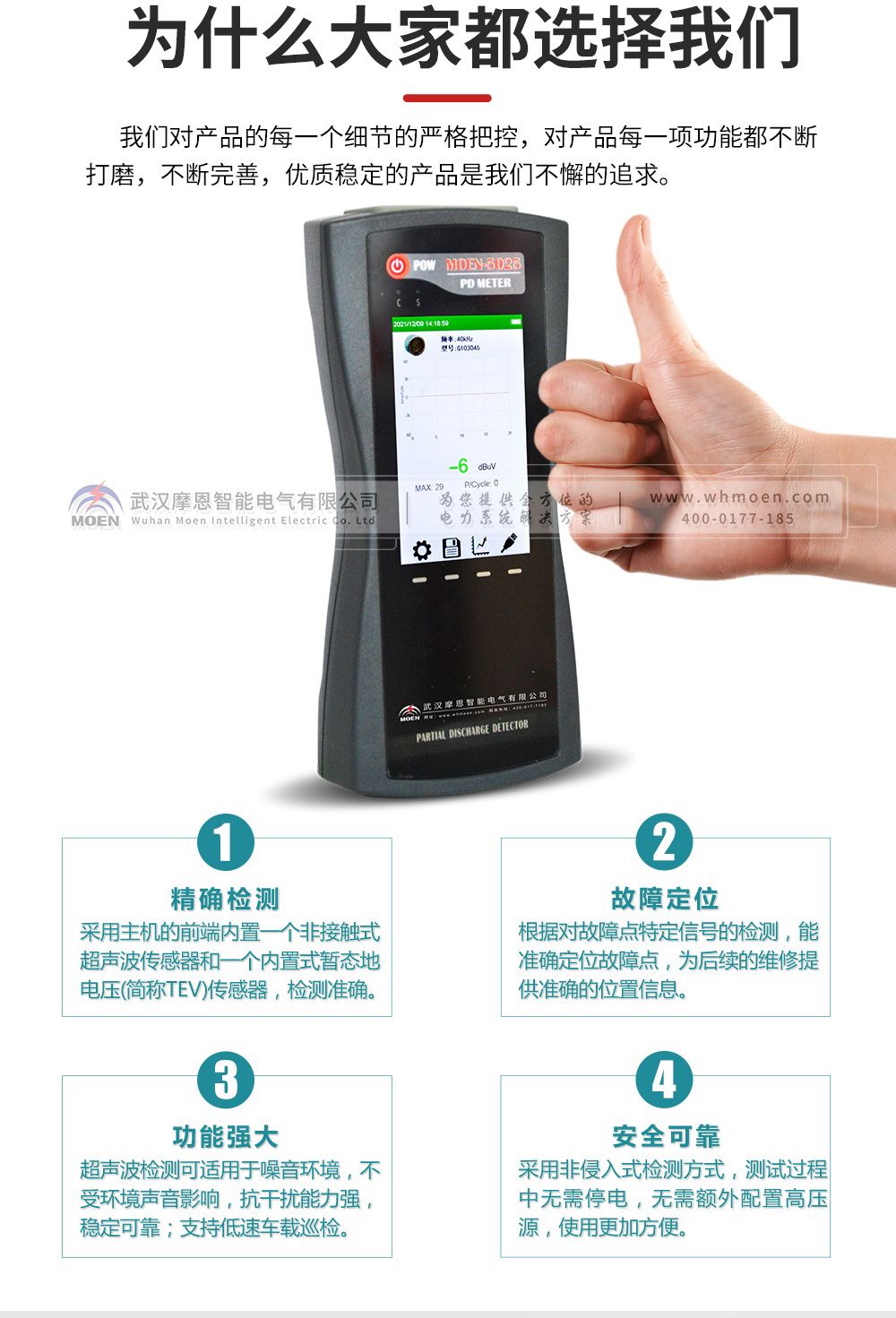

    1)现场可快速检测高压电气设备特别对开关柜局部放电状况,使用方便,体积小, 重量轻,便于携带。
    2)局放检测传感器设计电路借助先进的射频信号处理、高频信号处理和微弱信号处理技术,并采用高精度AD转换和高速数字信号处理芯片进行数字信号处理,具有良好的抗干扰性能和测量精度。
    3)集超声波、暂态地电波、接触式超声波、特高频多种方式联合检测局放信号。
    4)内置式非接触式空声传感器TEV传感器。
    5)拥有波形图、相位图、直方图等多种视窗来分析局放测试数据。
    6)支持数据存储,查看,删除等功能。
    7)支持波形数据录制功能。
    8)支持注意、报警多级阀值设定,通过不同幅值颜色对出现的问题提供直观提示。
    9)使用大容量锂电池供电,一次充电可连续工作10小时以上。



    局部放电检测仪简介为什么选择局部放电检测仪局部放电检测仪优点局部放电检测仪特性局部放电检测仪工作原理局部放电检测仪优点局部放电检测仪技术参数局部放电检测仪细节

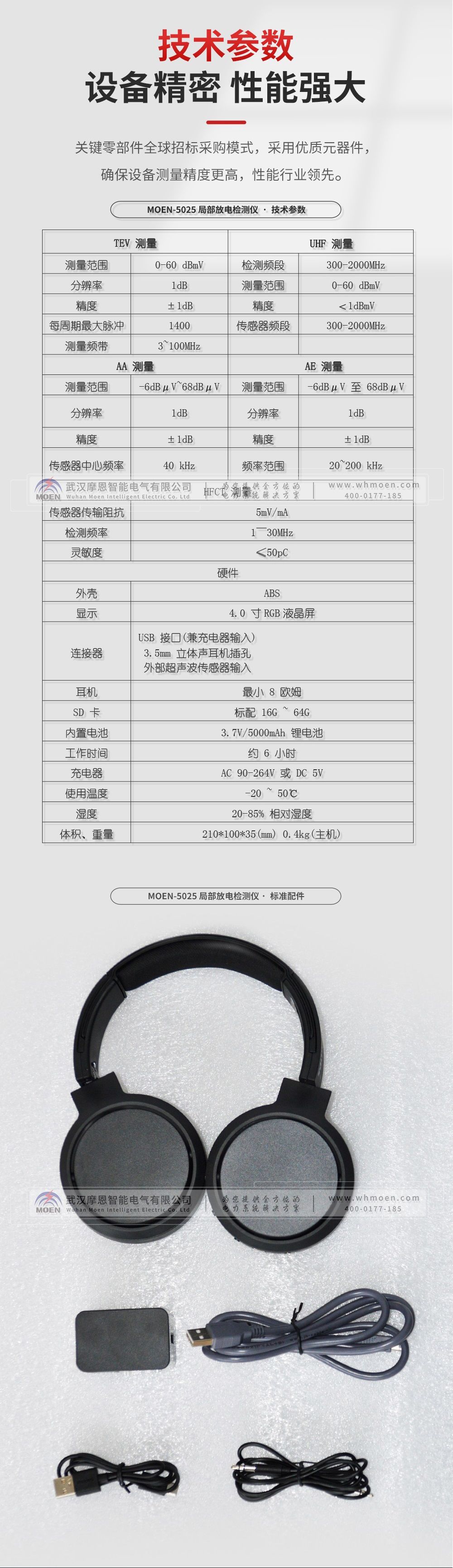

    ◆局部放电检测仪技术参数
            1、适用范围:采用非侵入式检测方式,对高压电气设备的局部放电缺陷进行检测及定位。
            2、传感器配置:
                    标配:超声波传感器(UA)、地电波传感器(TEV)。
                    选配:变压器专用传感网、GIS专用特高频传感器、高压电缆专用传感器,也可根据用户要求定制。
            2、检测原理:超声波法(UA)、地电波法(TEV)及特高频法(UHF)。
            3、检测频带:
                    超声波:40~200KHz
                    地电波:3~100MHz
                    特高频:300~2000MHz
            4、测量范围:
                    超声波:-90~80dB
                    地电波:-80~10dBm
                    特高频:-80~10dBm
             5、灵敏度:更小10pC(具体取决于传感器与放电源之间的距离)。
             6、传感器:
                  ① 超声波传感器:20~200(kHz);
                  ② 地电波(TEV):5 ~ 100MHz;
                  ③ 特高频传感器:300~2000(MHz),具备定向接收特性。
             7、具有内置超声传感器,地电波、超声波二合一传感器,可选变压器专用传感器、GIS专用传感器、电缆专用传感器等部件。
             8、软件功能:
                  ① 连续检测特高频、地电波及超声波信号,判断是否存在局部放电;
                  ② 实时显示被测信号的变化趋势、可对局部放电信号的发展作出较为直观的判断;
                  ③ 具备数据的现场存储功能。
             9、仪器特征:
                  ① 屏幕显示:高对比度 3.5 英寸TFT彩屏。
                  ② 数据存储:可保存 1000 组测试数据。
                  ③ 工作电源:内置 8.4V 锂电池,可连续工作 8 小时。
                  ④ 电源:输入100-240VAC,输出8.4V/3A,充电时间3~4小时。
                  ⑤ 外形尺寸:230 * 120 * 55(mm)。
                  ⑥ 仪器重量:0.7kg。
                  ⑦ 使用温度:-25℃~45℃。
                  ⑧ 存储温度:-35℃~60℃。
