◆局部放电检测系统简介

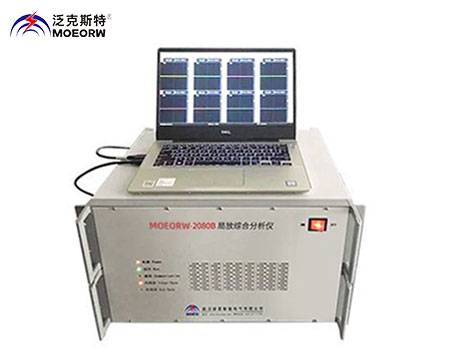

局部放电检测系统（以下简称为局放仪）采用新技术实现的高性能数字化局放测量分析仪器。本产品为多通道同时显示，具备多种测量模式，系统可靠，故障率低。除了可以用于高压电气设备的局部放电测量外，还拥有对变压器故障点精准定位的功能。
本局放仪是测量、分析电力设备绝缘性能的专用仪器。本系统采用现代电子和计算机综合技术，实现信号放大（模拟、电子、数字）、滤波、数据采集、数据处理、图形显示、试验报告自动生成，从而完成局部放电的测量、定位及故障诊断。
本局放仪适用范围、检测方法、试验回路、技术性能参数等完全符合国际标准IEC 60270-2000、国家标准GB/T 7354-2003《局部放电测量》和DL/T 417-2006《电力设备局部放电现场测量导则》标准要求。
|
技术特性 |
|
|
通道数 |
独立8通道 |
|
采样速率 |
40M |
|
采样精度 |
8bit |
|
量程切换 |
-40dB，-20dB，0dB，20dB，40dB，60dB共6档 |
|
程控滤波器分段 |
高通：10kHz，20kHz，40kHz，80kHz |
|
本量程非线性误差 |
5% |
|
测量范围 |
0.1pC～100,000pC |
|
灵敏度 |
0.1pC |
|
可测试品的电容量范围 |
6pF～250?F |
|
试验电源频率范围 |
50Hz～500Hz |
|
接口 |
|
|
电源接口 |
AC 220V；频率50Hz； |
|
USB通讯接口 |
一路信号控制接口；一路信号传输端口 |
|
外同步输入接口 |
电压范围：10V～400V |
|
校准脉冲输出接口 |
输出标准脉冲电压500pC/1kHz |
|
接地钮 |
外部接地 |
|
局放信号输入接口 |
8路BNC接口，用于信号输入 |
|
通用说明 |
|
|
工作环境 |
环境温度：-10～45℃ 相对湿度：≤95% |
|
外形尺寸 |
长×宽×高：380mm×375mm ×240mm |
|
重 量 |
14kg |
