    MOEORW-3320F中频发电机组感应耐压试验装置

    执行标准：GB1094.3-85《电力变压器第三部分 绝缘水平和绝缘试验》及GB6495-86《干式电力变压器》
    产品别名：中频发电机组感应耐压试验装置、倍频耐压机，倍频耐压试验装置，三倍耐压试验装置
    产品特性：
    ※工频电动机的额定功率不作规定，但保证中频发电机能输出额定功率;
    ※中频发电机：125Hz；
    ※额定同步转速：3000r/min；
    产品品牌：泛克斯特
    24小时服务热线：159-9741-2136

    售前咨询：027-87669508

    MOEORW-3320F中频发电机组感应耐压试验装置简介：

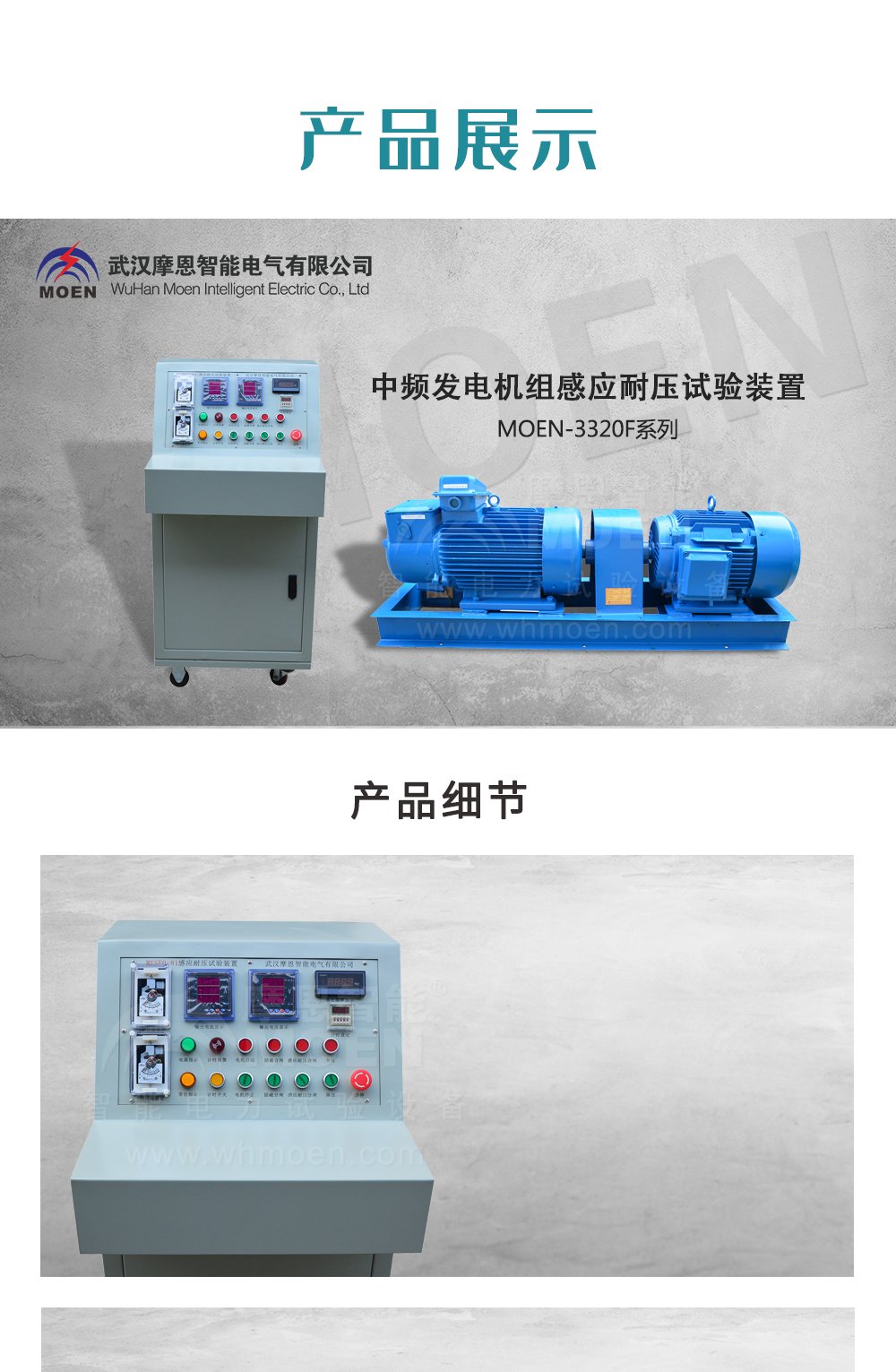

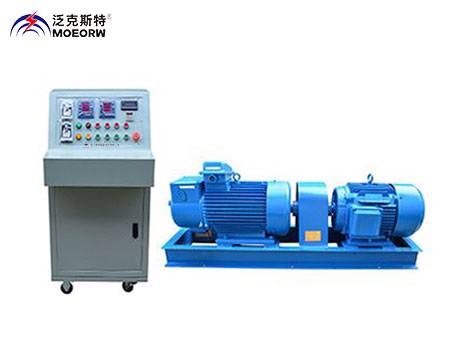

    MOEORW-3320F中频发电机组感应耐压试验装置由中频发电机组（以下简称发电机）和操作台组成。可满足电力系统对高压变压器、互感器倍频感应耐压试验设备的要求而设计的，广泛用于电力系统10KV电机及电力变压器的绕组进行感应试验；也可作为短时运行的150Hz电源用。

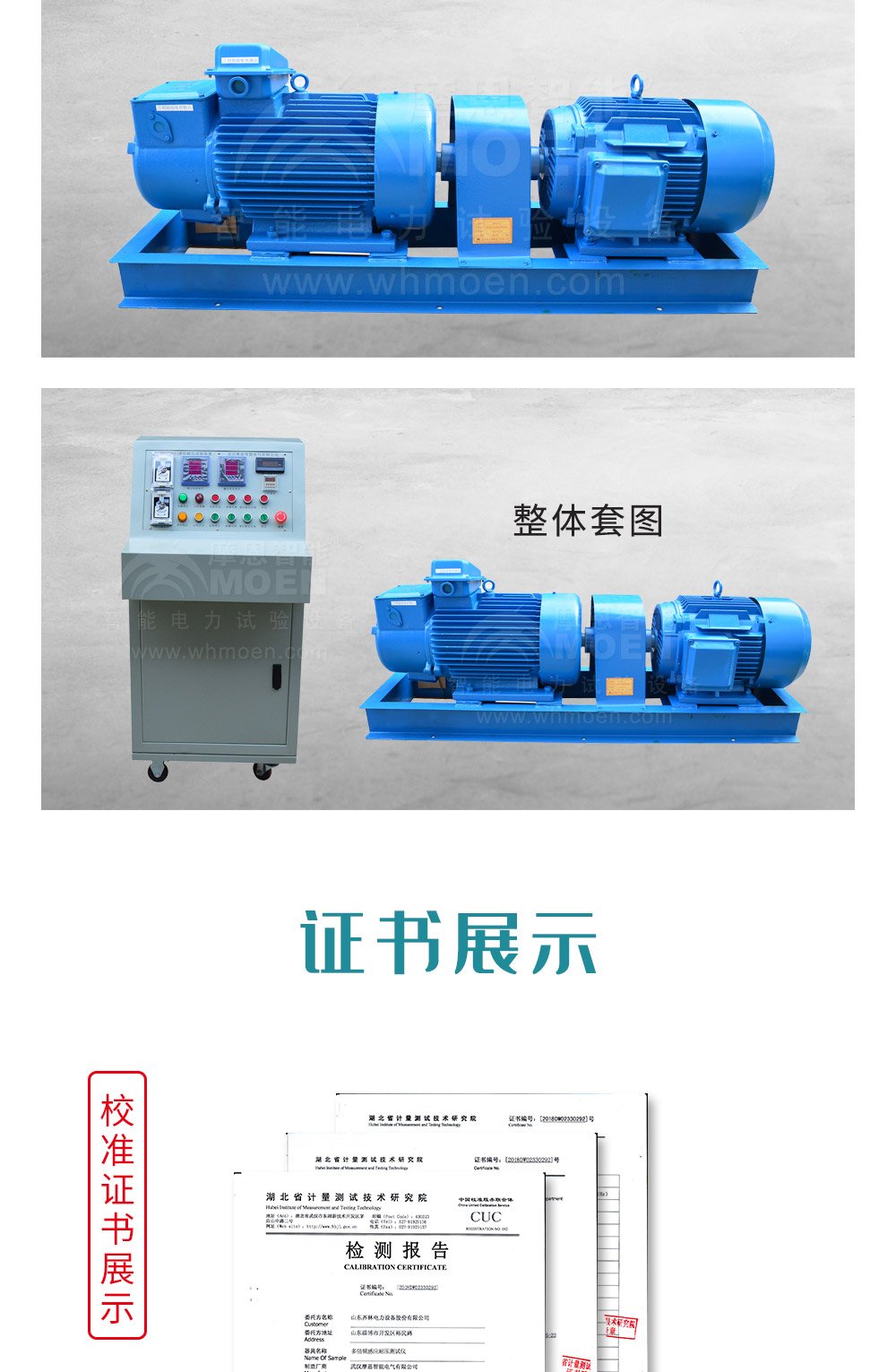

    中频发电机组（以下简称发电机）由50Hz、380V电源供电，由工频鼠笼式异步电动机（以下简称工频电动机）驱动同轴、共机壳的中频无刷同步发电机发电，对外提供频率接近125Hz、电压为462/800V的三相中频电源。

    MOEORW-3320F中频发电机组感应耐压试验装置使用环境：
    a）海拔高度≤1000m ；
    b）环境温度－15℃～40℃ ；
    c）相对湿度≤90%(25℃时) 。

    MOEORW-3320F中频发电机组感应耐压试验装置结构、安装型式、防护等级和绝缘等级：
    1 发电机由工频电动机、中频发电机、交流励磁机等组成。
    2 发电机的结构及安装型式为IM 1000。
    3 发电机外壳防护等级为IP21。

    4 发电机绝缘等级为F级。


    MOEORW-3320F中频发电机组感应耐压试验装置主要规格及技术性能指标
    1 主要规格
    1.1 额定功率
    a）工频电动机的额定功率不作规定，但保证中频发电机能输出额定功率。
    b）中频发电机：20 kW
    c)控制箱：20 kW
    1.2 额定频率
    a）工频电动机：50Hz
    b）中频发电机：125Hz
    1.3 额定电压
    a）工频电动机：380V
    b）中频发电机：462/800V
    c)控制箱：三相380V     50Hz    正弦波
    d) 空载运行时间    ≤5分钟
    e)负载运行时间   40~60S
    1.4 额定同步转速：3000r/min
    1.5 额定功率因数
    中频发电机：0.5(滞后)
    1.6 励磁方式
    中频发电机：无刷
    1.7 相数
    a）工频电动机：3相
    b）中频发电机：3相
    1.8电机接法
    a）工频电动机： Δ
    b）中频发电机：带中性点引出线的星形接法
    1.9工频电动机的启动: Y-Δ起动
    2 主要技术性能指标
    2.1 在发电机启动成功后，中频发电机空载剩磁电压不超过26V，通过调节励磁，输出电压在不超过26V到800V范围内连续可调。
    2.2 负载从空载到额定空载,发电机输出相电压波形正弦性畸变率≤3%；
