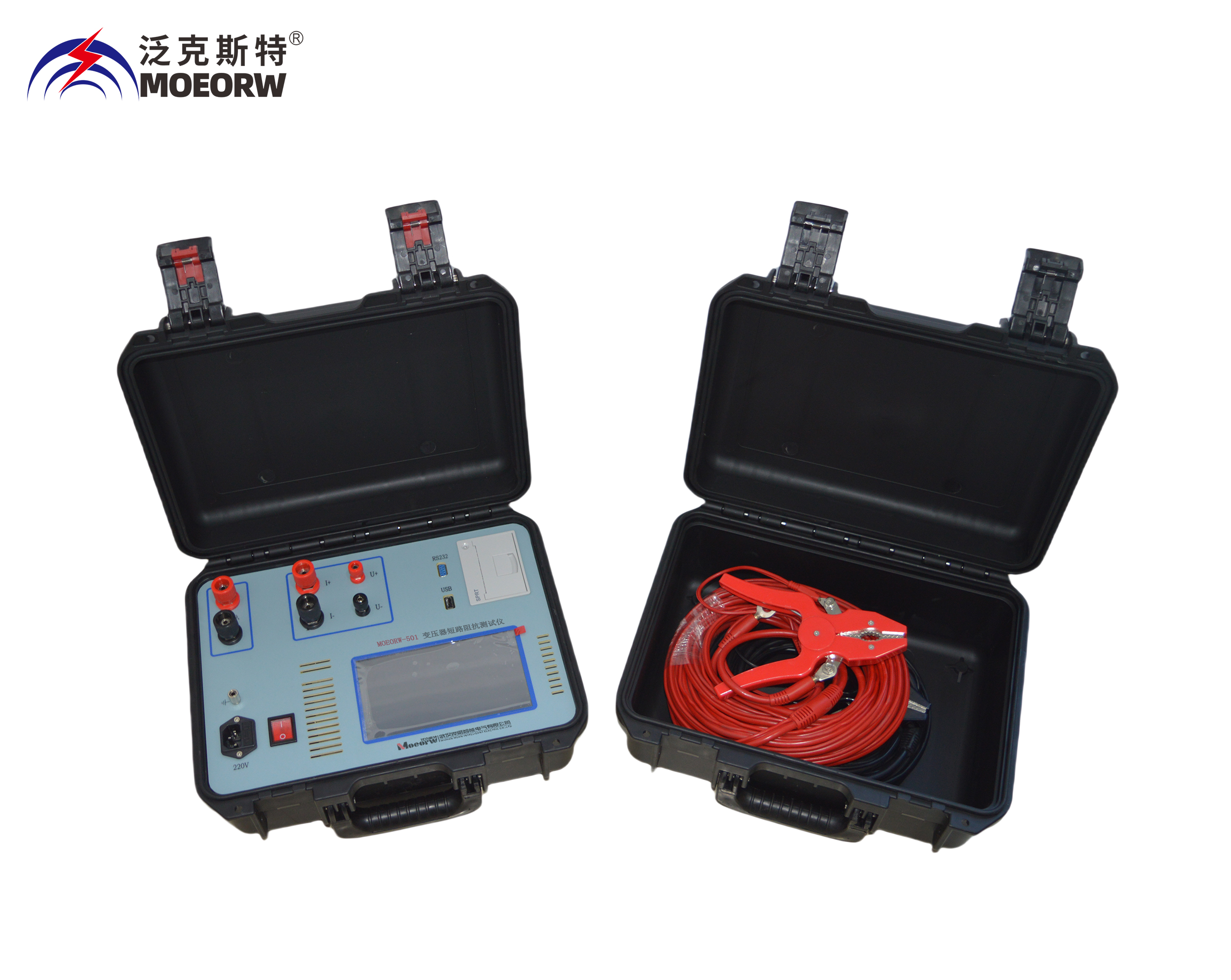

    MOEORW-501 变压器短路阻抗测试仪

    执行标准：GB1094.5-2003、IEC60076-5:2000
    产品别名：阻抗测试仪
    产品特性：
    ※自动计算出变压器折算到额定温度、额定电流下的阻抗电压百分比，以及与铭牌阻抗的误差百分比;
    ※可储存200组测量数据；
    ※内置2000W交流可调电源。0-220V    10A；
    产品品牌：泛克斯特
    24小时服务热线：159-9741-2136

    售前咨询：027-87669508

    ◆MOEORW-501 变压器短路阻抗测试仪简述
    变压器短路阻抗测试仪 是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的最直接方法，它对于判断变压器能否投入运行具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。

    用于现场和试验室条件下对35kV级及以上主变压器进行低电压短路阻抗测量的仪器。该仪器设计精巧，功能强大，内置2000W可调电源，采用A/D同步交流采样和数字信号处理技术，测量数据准确；外部采用大屏幕彩色液晶显示，中文菜单提示；配备高速热敏打印机，大容量内部存储器，方便数据的存储和打�。槐４娴氖菘赏ü齍SB转存到U盘。仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高工作效率。

    ◆MOEORW-501 变压器短路阻抗测试仪主要测试功能
    1.  三相短路阻抗的测量:
    显示三相电压、三相电流、三相功率；自动计算出变压器折算到额定温度、额定电流下的阻抗电压百分比，以及与铭牌阻抗的误差百分比。
    2.  单相短路阻抗的测量:
    测量单相变压器的短路阻抗。
    3.  零序阻抗的测量：
    零序阻抗的测量适用于高压侧星形接线带中性点的变压器。
    4.  在仪器允许的测量范围可直接测量，超出测量范围可外接电压、电流互感器，仪器可设置外接电压、电流互感器的变比，直接显示施加的电压、电流的值。
    5.七寸高亮度触摸彩色液晶，强光下显示清晰，全触屏操作，中英文自由切换。
    6.内置2000W交流可调电源，电压自动调节。
    7.仪器备有232接口，可外扩功能。
    8.仪器自带打印机，可打印显示数据。
    9.内置存储器，可储存200组测量数据。
    10.仪器备有U盘接口，用于存取测试数据。
    11.永久日历、时钟功能，可进行时间校准。
    12.仪器可以使用安卓手机或平板，关注微信公众号，下载专用APP，通过专用软件全程控制仪器，测试数据存储上传，方便查阅。

    三、主要技术指标
    (1)基本量程（最大范围）
    1. 电压(量程自动)：  15～900V      ±（读数×0.2%+3字）
    2. 电流(量程自动)：  1A～100A   ±（读数×0.2%+3字）
    3. 功率：    COSΦ ＞0.15      ±（读数×0.5% +3字）
    4. 频率(工频)：    45～55(Hz)  测量精度：±0.1%
    5. 短路阻抗：0～100% 测量精度：±0.5%
    6. 仪器显示：4位数字
    7. 内置2000W交流可调电源。0-220V    10A
    (2)仪器其他参数
    1. 环境温度：-10℃～40℃
    2. 相对湿度：≤85%RH
    3. 工作电源：AC 220V±10%   50Hz±1Hz
    4. 外形尺寸：主机360×290×170（mm） 线箱 360×290×170（mm）
    5. 重量    主机4.9KG        线箱  5.2KG
    6. 测试线长度：标配 8米   长度可以定制
