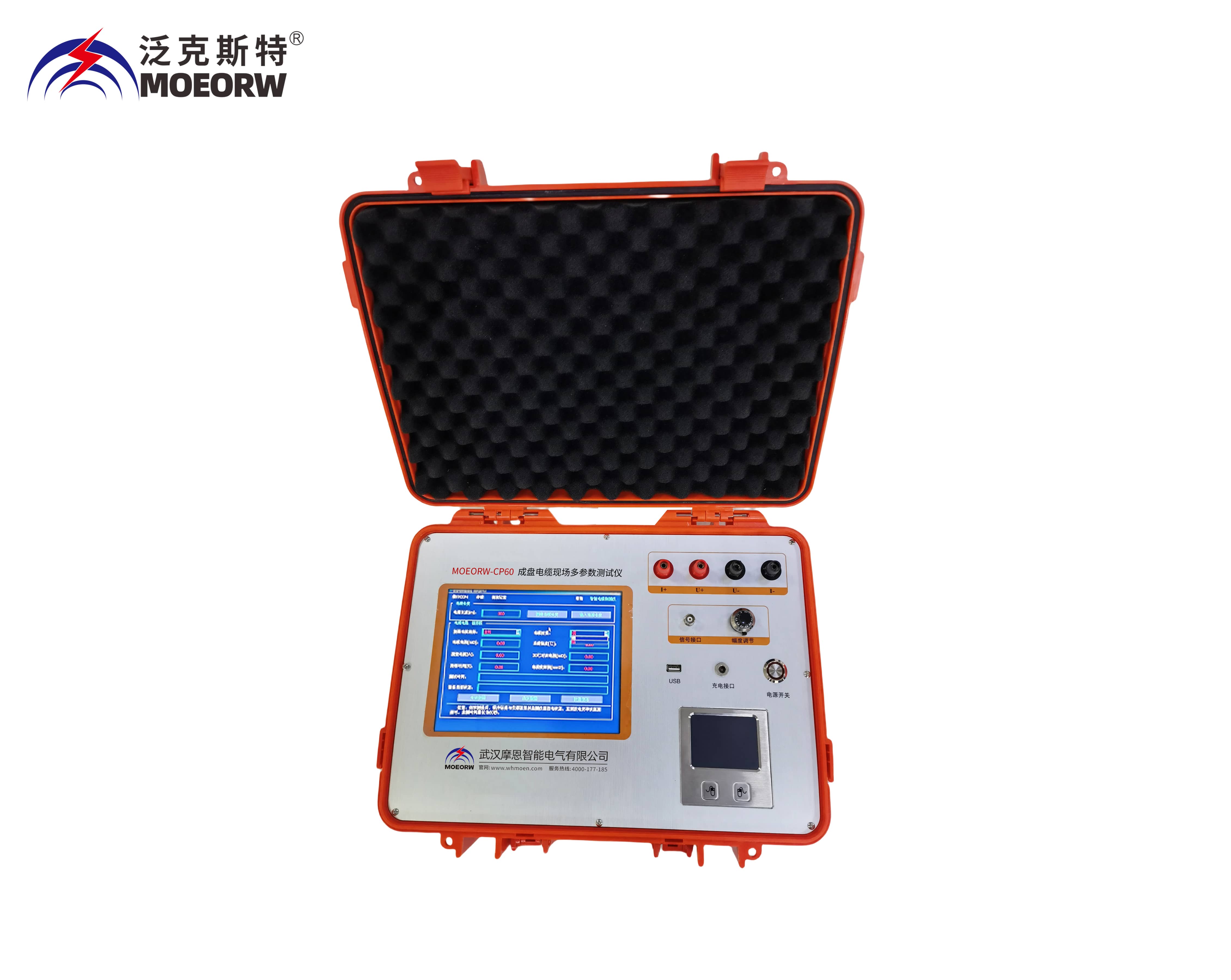

    MOEORW-CP60 成盘电缆现场多参数测试仪

    执行标准：GB/T3048.2-2007、GB/T3048.4-2007、GB/T5585.1-2018、GB/T5585.2-2018
    产品别名：成盘电缆多参数现场测试仪
    产品特性：
    ※采用一体化便携机型，功能强大;
    ※抗干扰能力强；
    ※单端测距：大于120km；
    产品品牌：泛克斯特
    24小时服务热线：159-9741-2136

    售前咨询：027-87669508

    ◆MOEORW-CP60 成盘电缆现场多参数测试仪概述
    MOEORW-CP60 成盘电缆现场多参数测试仪，采用一体化便携机型，功能强大，单机即可完成电缆的长度测试、直阻测试、截面积测试、材质测试及故障测试等工作。

    ◆MOEORW-CP60 成盘电缆现场多参数测试仪主要功能特点
    1、可测试各种型号、110kV及以下各种电压等级的铜铝芯电力电缆、600V直流供电电缆、铁路信号电缆、路灯电缆、同轴通信电缆和市话电缆的各类故障，如开路故障、短路故障、高阻闪络性故障和高阻泄漏性故障。
    2、可测试各种型号、110kV及以下各种电压等级的铜铝芯电力电缆的长度；
    3、可测试各种型号、110kV及以下各种电压等级的铜铝芯电力电缆的截面积；
    4、可测试各种型号、110kV及以下各种电压等级的铜铝芯电力电缆的直流电阻，并自动换算至标准温度（20℃）下的阻值。
    5、仪器内置五种常用电缆的波速，并可测试特殊材质电缆的电波传播速度。

    ◆MOEORW-CP60 成盘电缆现场多参数测试仪主要技术特点
    1、采用工控机技术，更具人性化设计，WINDOWS操作界面，操作简便。
    2、电缆故障测试具有多种测试方法，如在低压方式下的直接法、比较法以及在高压方式下的电压耦合法和电流耦合法，可保证您100％的测试成功。
    3、采用高度智能化�：侗鸺际酰远馐缘缋鲁ざ龋⒖勺远侗稹⑴卸瞎收侠嘈�。
    4、A、B、C三相电缆波形同屏显示，更便于波形的对比分析。
    5、采用高速16位A/D转换器，测量数据稳定，重复性好。
    6、电缆直阻测试时，仪器采用自动程控电流源技术，既可手动选择典型值输出电流也可由内部微控制器自动控制输出电流，电流源内部共设3000个电流档位，在自动状态下，由内部微控制器根据被测电阻自动控制，从而达到比较宽的测量范围和最佳的测量状态。
    7、电缆电阻测量实时动态显示，响应速度快。
    8、仪器具有测试数据稳定，重复性好，抗干扰能力强，保护功能完善，充放电速度快等特点。
    9、仪器高度智能化设计，功能设置巧妙先进，可自动判断测试线虚接、断线等故障。
    10、保护功能完善，能可靠保护反电势对仪器的冲击，具有自动放电指示功能。
    11、彩色液晶大屏显示，软件界面丰富，可同屏显示长度、电流、电阻、材质、温度、截面积和测量时间以及测量状态等。
    12、可海量储存测量数据，掉电不丢失。
    13、仪器采用全部中文菜单及操作提示，直观方便。
    14、内置大容量可充电锂电池供电，满充后可以连续使用8小时以上。
    15、全金属面板，金属按键、鼠标。

    ◆MOEORW-CP60 成盘电缆现场多参数测试仪主要技术指标
    1.1 电缆长度及故障测试部分
    1、单端测距：大于120km
    2、采样频率:160 MHz、80MHz、40MHz、20MHz、10MHz、5MHz、2.5MHz
    3、脉冲幅度：在50Ω时不小于120V。
    4、脉冲宽度：0.2us和2us两种。
    5、主机单端测试盲区小于2米，两端测试无盲区。
    6、主机测量长度误差:1‰～2‰
    7、读数分辨率：V/2f V电波在电缆中的传播速度（m/us）f采样频率（MHz）比如油浸纸电缆的传播速度为V=160m/us，用f=160MHz采样,则读数分辩率为160/(2*160)=0.5m。
    7、具有独创的任意三波对比功能。
    8、仪器预置5种电缆介质的电波传播速度：油浸纸：160m/us,交联：172m/us，聚氯乙烯：184m/us，不滴流：160m/us,同轴电缆：196m/us，以及自选介质。
    9、自动分析功能：可对低压脉冲、高压脉冲测试波形进行自动分析，测试故障时能够自动识别故障点是否击穿。
    10、采样方式:正常触发方式、全自动触发方式，电流取样。

    1.2 电缆直流电阻测量部分
    1、测量范围：1m～2k ；
    2、输出电流：0～10A，自动或者手动选择电流；
    3、测量精度：0.2%±2字
    4、最高分辨度：0.1
    5、自动换算至标准温度（20℃）下的阻值。

    1.3 其它测量功能部分
    1、截面积测量范围：4mm2 ～ 2500mm2
    2、截面积测量精度：±2%
    3、温度测量范围：-45℃～90℃
    4、温度测量精度：±0.5℃
    5、测量持续时间：0～600S

    1.4 其它通用技术参数
    1、电源：AC220V  50Hz，内置可充电电池供电
    2、充电时间：满充1～2小时
    3、续航时间：连续工作8小时
    4、显示：大屏幕彩色液晶（日光屏）显示，WINDOWS操作界面。
    5、数据接口：USB
    6、按键：全金属按键、鼠标
    7、存储容量：32G
    8、外形尺寸：400mm×180mm×330mm
    9、重量：5kg
    10、工作温度：-10∽50℃
    11、环境湿度：≤90%RH，无结露
