◆MOEORW-9008D 电缆识别及路径探测仪简述

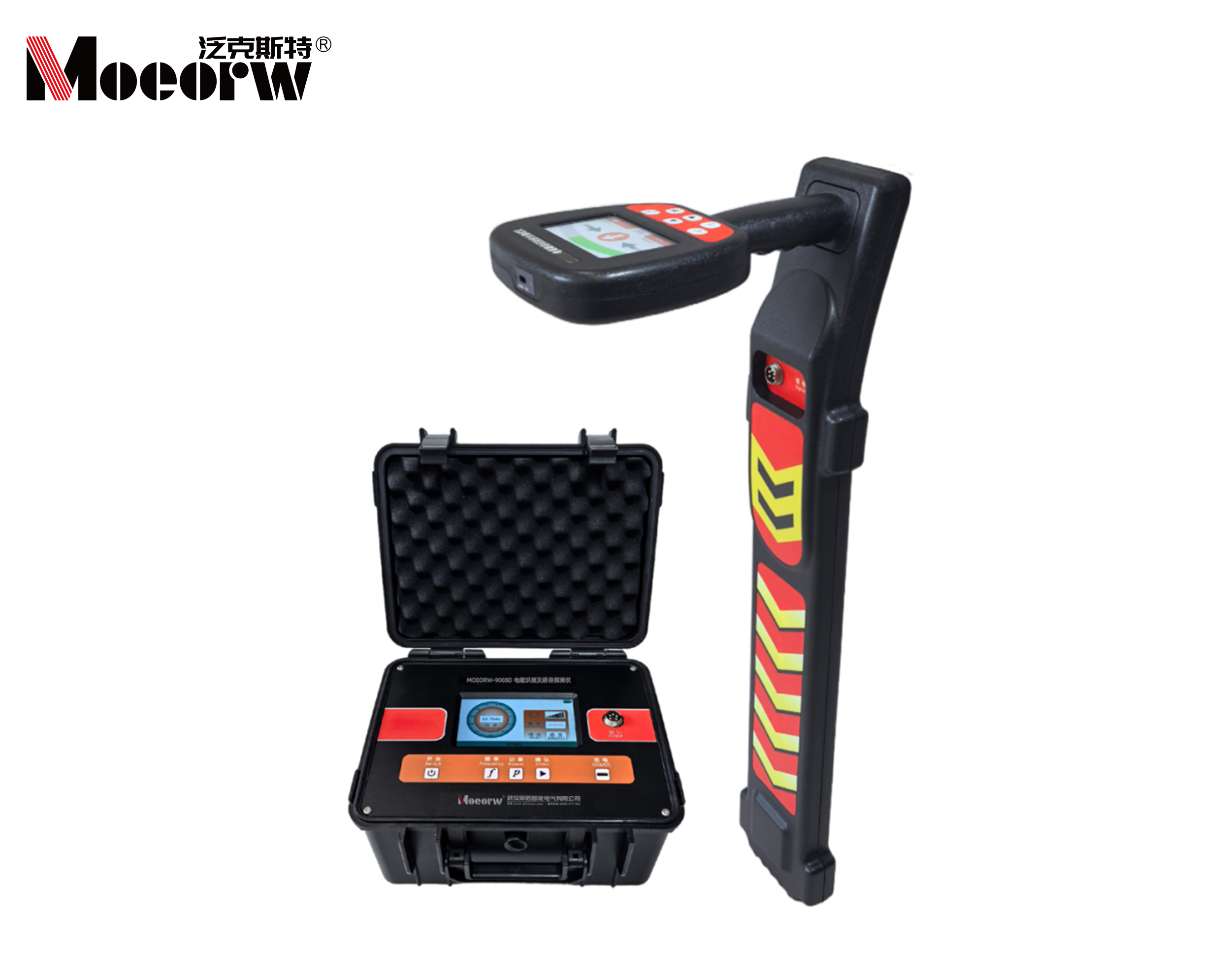

该仪器是一款综合性能很强的地下管线路径探测设备，又名电缆路径探测仪、地下管线探测仪、管线仪、路径仪、路径识别仪等，具有管线路径探测、电缆识别、故障查找等多种功能。该产品能在非开挖的情况下，用于地下电缆（停电状态或带电状态）和管线的路径探测、识别、埋深测量；以及路灯电缆、地埋线路的故障查找等，同时也可进行地下带电线缆排查。仪器由发射机、接收机、发射耦合夹钳、直连线、接收柔性耦合夹钳（选配)、A字架（选配)等组成。
本产品是以电磁波在传输过程中的反射原理和电磁感应原理为基础，结合数字滤波 、无线接收、软件控制而设计。其基本工作原理是：由发射机产生电磁波，并通过不同的发射连接方式将发送信号传送到地下被探测金属管线上，金属管线感应到电磁波后，在线缆表面产生感应电流，感应电流就会沿着金属线缆向远处传播，在电流的传播过程中，又会通过该线缆向地面辐射出电磁波，这样当地下金属管线测试仪接收机在地面探测时，就会在地下金属管线正上方的地面接收到电磁波信号，通过接收到的信号强弱变化就能判别地下金属管线的位置和走向。
◆MOEORW-9008D 电缆识别及路径探测仪特点
1、罗盘和方向显示：直观显示地下管线位置和左右方向。
2、直连法、耦合法、感应法多种发射机信号施加方式，满足停电电缆或带电电缆路径测试。
3、宽峰法、窄峰法、波谷法等多种探测方法，采用导线示踪、经典罗盘、扫频测量等多种模式360°全方位管线路径指示。
4、多种探测频率：12种主动探测频率和2种被动探测频率。
5、发射机9档可调大功率输出，全自动阻抗匹配，全自动保护。
6、可通过标定探测电流信号方向，排除邻线干扰，防止跟踪错误。
7、全数字化高精度采样处理：稳定可靠，超高灵敏度，接收通频带极窄，抗干扰能力强，能充分抑制邻近运行电缆及管道的工频及谐波干扰。
8、可实现一次最多20条电缆（停电状态或带电状态）的识别功能。
9、具有带方向指示的跨步电压法模式，配置可折叠A字架，可实现地埋线缆低阻故障点的精确定位。
10、内置大容量锂电池，发射机和接收机均可设置待机和自动关机时间。
◆MOEORW-9008D 电缆识别及路径探测仪技术参数
【发射机】
1、输出方式：直连法、耦合法、感应法，3种方式自动识别。
2、输出频率：640Hz、1.28kHz、2.56kHz、3.2kHz、4.09kHz、8.19kHz、10.2kHz、32.7kHz、66kHz、82kHz、197kHz。
3、输出功率：最大15W，9档可调，全自动实时阻抗匹配、显示。
4、直连法输出电压：150Vpp max。
5、显示方式：工业级5.0寸彩色液晶显示，分辨率854*480。
6、操作方式：软按键。
7、其它功能：具有过载和短路保护。
8、耦合夹钳规格：直径≤130mm。
9、供电方式：内置可充锂电池，充电器输出5.0V/2000mA。
10、工作时长：最大功率连续输出时间＞8h。
通讯接口：Type_C型USB接口，可同时实现仪器充电和数据通讯。
【接收机】
1、主动探测频率：640Hz、1.28kHz、2.56kHz、3.2kHz、4.09kHz、8.19kHz、10.2kHz、32.7kHz、65.6kHz、81.9kHz、197kHz；被动盲测频率50Hz、60Hz、250Hz，共3种；被动射频频率32.7kHz、65.6kHz、81.9kHz、197kHz，共4种。
2、探测模式：导线示踪模式、经典罗盘模式、扫频测量模式，共3种。
3、探测方法：宽峰法、窄峰法、波谷法。
4、探测范围：直连法施加信号≤20km，由接地阻抗、线阻、埋深因素决定；耦合法施加信号≤10km，由接地阻抗、线阻、埋深因素决定；感应法适用于埋深≤2m的线缆。
5、测深范围：0～20m。
6、测深精度：0～3m范围，精度±5%；3m～20m范围，精度±10%；由现场环境、非同心线的形状、邻近管线的分布等情况因素决定。
7、显示方式：工业级5.0寸彩色液晶显示，分辨率800*480。
8、显示内容：罗盘指示、路径示踪、方向指示、信号强度、信号增益、信号数据、深度数据、电流数据、探测频率、探测方法、声音大小、电池状态等。
9、操作方式：软按键。
10、声音指示：随信号强度变化的调频音调。
11、其它提示：具有信号强度、电流相位为主的正误提示；示踪导线、罗盘箭头、条形进度条式信号强度等颜色变化的干扰提示；液晶屏警示符号提示等。
12、电缆识别：可最多标定识别20条电缆（停电状态或带电状态）。
13、识别方式：柔性耦合夹钳，直径≤200mm，可定制。
14、识别距离：直连法施加信号，回路阻抗8kΩ以内，距离≤20km，由接地阻抗、线阻因素决定；耦合法施加信号，回路阻抗1kΩ以内，距离≤6km，由接地阻抗、线阻因素决定。
15、故障定位：可实现地埋线缆低阻故障点的精确定位。
16、定位方式：黑色可折叠式A字架，液晶屏幕绿色/红色箭头实时指示故障点前后方向。
17、供电方式：内置可充锂电池，充电器输出5.0V/2000mA。
18、工作时长：＞12h。
19、通讯接口：Type_C型USB接口，可同时实现仪器充电和数据通讯。
