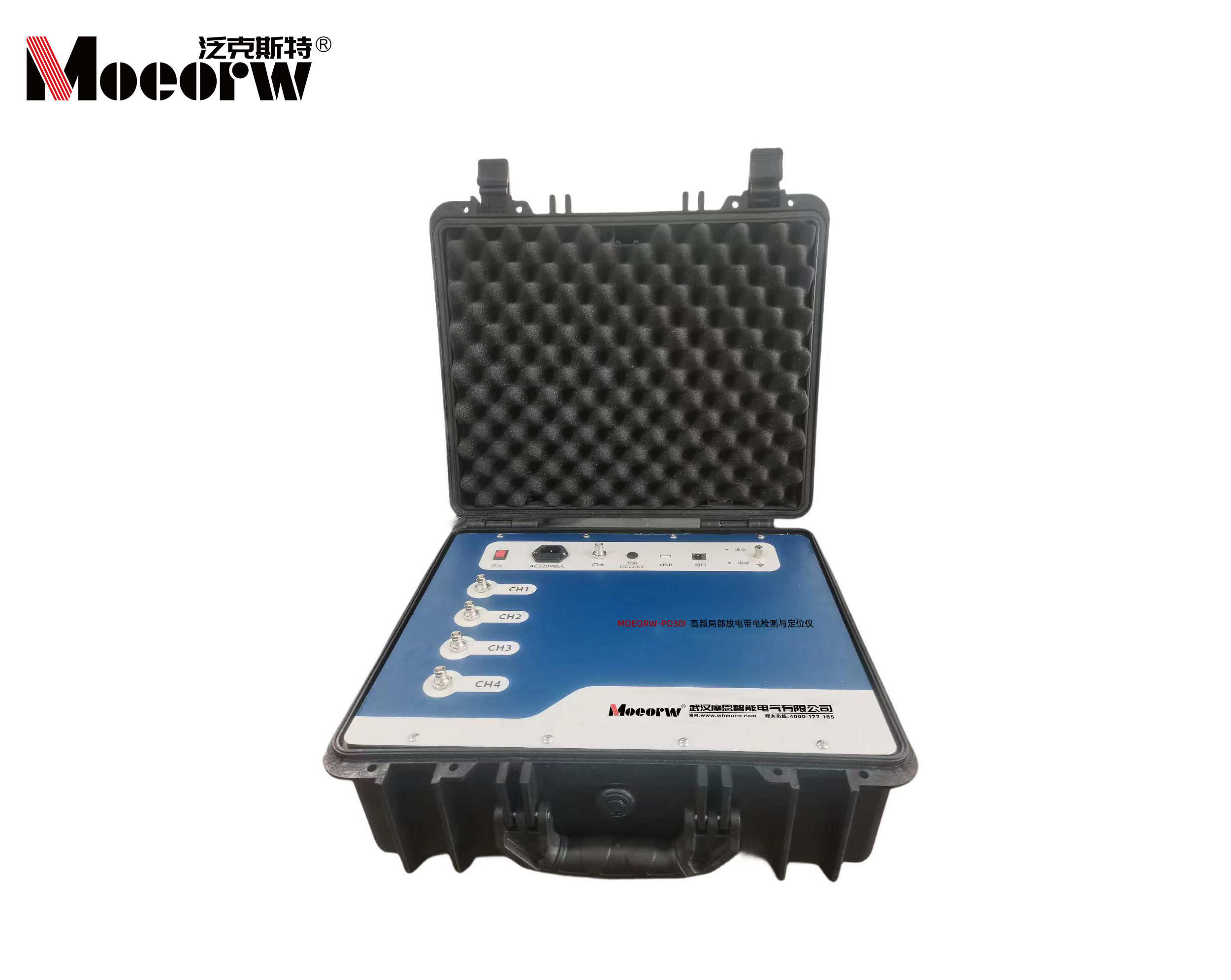

    MOEORW-PD30i 高频局部放电带电检测与定位仪

    执行标准：暂无
    产品别名：高频局部放电带电检测与定位仪、局部放电检测仪、局部放电测试仪、局放仪、局部放电测试系统
    产品特性：
    ※支持4个通道局放同步测量，可以根据现场情况灵活取用。支持多台检测设备的联网协同测试;
    ※支持多种局放图谱展示，包含局部放电PRPD, PRPS，相位特征图，椭圆窗，预览图，趋势折线图，脉冲时域频域图，等效时频图等；
    ※频率范围：20～300Hz；
    产品品牌：泛克斯特
    24小时服务热线：159-9741-2136

    售前咨询：027-87669508

    ◆MOEORW-PD30i 高频局部放电带电检测与定位仪简述
    局部放电主要是其中的高压电气设备的内部绝缘在高压作用下发生的放电。这种放电只存在于绝缘的局部位置，不会立即形成整个绝缘击穿或闪络，故称为局部放电。局部放电量很微弱，不能靠人的直觉来检测，只有高灵敏度的局部放电测量仪才能检测到。
    电气设备内部绝缘在运行过程中长期处于工作电压的作用下，特别是随着电压等级的升高，绝缘的电场强度值很高，很容易产生局部放电在弱绝缘。局部放电的原因是：电场过于集中在某一点，或某一点的电场强度过大，如固体介质有气泡，杂质没有去除；油中含有水、气体和悬浮颗粒；在不同的介质组合中，界面处存在严重的电场畸变。局部放电痕迹通常只在固体绝缘上留下一个小点，或树枝状烧伤。在油中，出现一些分解的小气泡。
    虽然局部放电时间短，能量�。：艽�。它的长期存在会对绝缘材料造成很大的损害。首先，与局部放电相邻的绝缘材料会直接受到放电粒子的轰击。二是放电产生的热、臭氧、氮氧化物等活性气体的化学作用，使局部绝缘腐蚀老化，电导增大，最终导致热击穿。在运行中的电气设备，内绝缘的老化和损坏大多是从局部放电开始的。
    因此对于电气设备的日常运维，局部放电的检测是非常重要的一项。
    ◆MOEORW-PD30i 高频局部放电带电检测与定位仪特点
    传感器分布式布局，扩展性强
    支持4个通道局放同步测量，可以根据现场情况灵活取用。支持多台检测设备的联网协同测试。
    实时监测
    检测过程中，系统记录各检测点的实时数据，监测周期可灵活设置。
    丰富的数图功能
    支持多种局放图谱展示，包含局部放电PRPD, PRPS，相位特征图，椭圆窗，预览图，趋势折线图，脉冲时域频域图，等效时频图等，多方位展示超声波局放信号，不错过每一个检测细节。
    多种同步方式
    支持设备内同步，信号外同步同步方式，适应不同信号同步需求。
    高灵敏度
    最小可检测0.01mV信号。
    抗冲击
    可承受600KV的闪络冲击，终端设备不损坏、数据不丢失。
    抗干扰
    具备时域、频域信号分析技术，可有效分离干扰信号和局放信号，可有效避免仪器电源端的干扰。

    ◆MOEORW-PD30i 高频局部放电带电检测与定位仪技术参数
    适用范围
    可以在不停电的状态下对10KV及以上电力电气设备进行带电局放检测，适用于局放信号的分布式检测和信号分析诊断。
    仪器测量参数：
    高频传感器(HF)
    检测频带：0.3MHz～30MHz
    测量范围：0～70dB
    增益：-30～20dB
    分辨率：0.1dB
    传输阻抗：≥10mV/mA
    输入阻抗：50Ω
    暂态地电压传感器(TEV)
    检测频带：3MHz～100MHz
    测量范围：0～60dBmV
    分辨率：0.1dB
    线性度误差：<±20%
    采样系统
    采样频率：125MS/s
    采样精度：14位
    接口形式：BNC转BNC(HF), BNC转SMA(TEV)
    输入阻抗：50Ω
    信号同步系统
    频率范围：20～300Hz
    通信模式
    网线连接
    环境条件
    环境温度 -25℃～50℃
    相对湿度 ≤90%；
    供电方式
    220VAC供电或者电池供电（12.6V充电）
