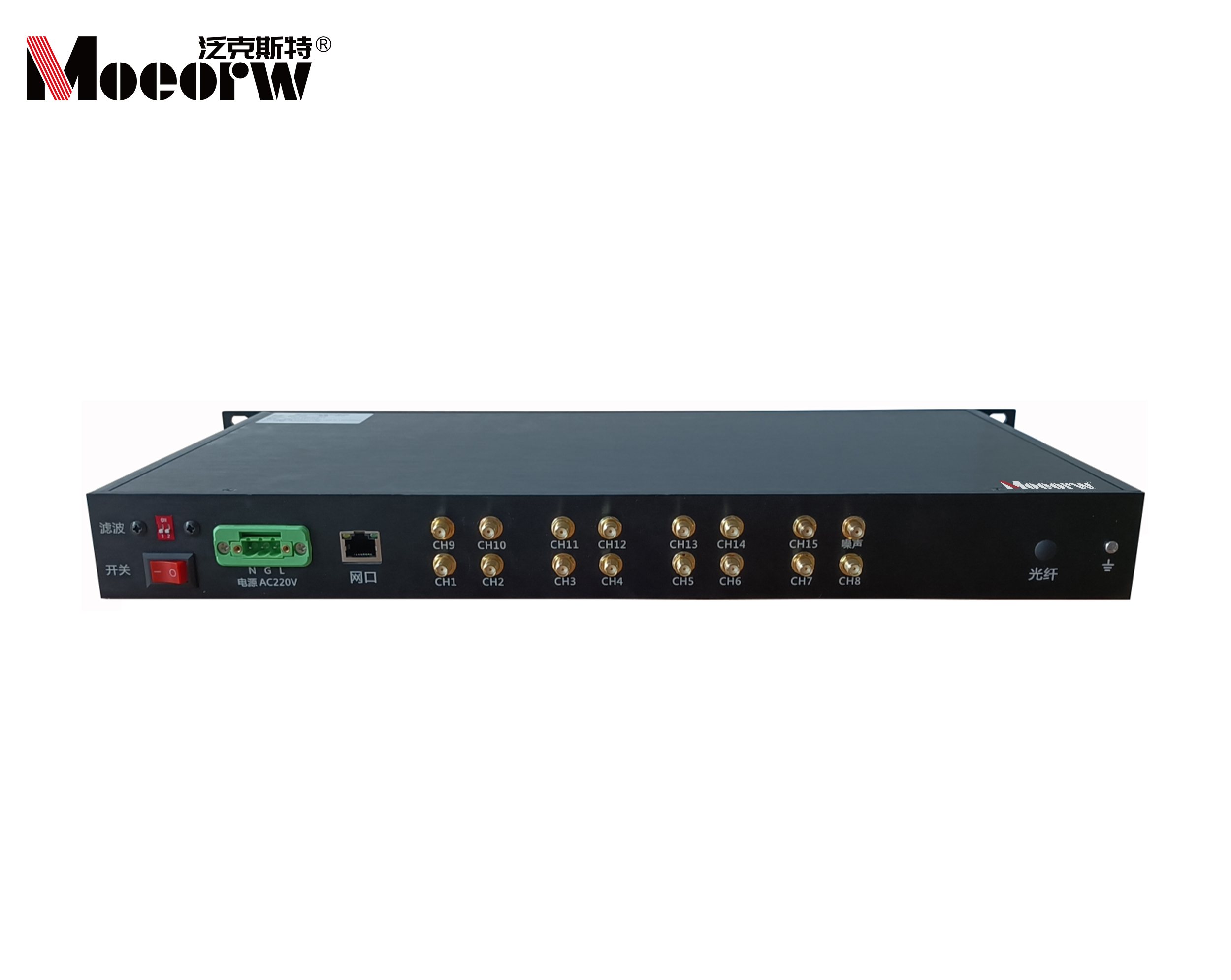

    MOEORW-5085B2 变压器局放在线监测系统

    执行标准：《电力设备带电检测技术规范》、《变电设备在线监测装置通用技术规范》
    产品别名：变压器局放监测、变压器局放在线监测系统、局放测试系统
    产品特性：
    ※可承受600kV的闪络冲击，终端设备不损坏、数据不丢失;
    ※检测频带：300kHz～30MHz；
    ※高频滤波器：带通：3M～30MHz，300K～30MHz,100K～30MHz可选；
    产品品牌：泛克斯特
    24小时服务热线：159-9741-2136

    售前咨询：027-87669508

    ◆MOEORW-5085B2  变压器局放在线监测系统简述
    变压器局放在线监测系统是本公司针对国家电网《电力设备带电检测技术规范》、《变电设备在线监测装置通用技术规范》等相关在线监测技术要求。系统采用接触式超声波局部放电检测技术、外置式特高频局部放电检测技术，高频脉冲电流局部放电检测技术，适用于110kV及以上等级电力变压器设备的局放信号实时监护和异常报警，具有灵敏度高、抗干扰性能强、具备多种通讯方式等特点。
    局部放电测量有助于发现变压器内部的多种绝缘缺陷，是诊断变压器健康状态的重要手段。在变压器制造、安装、运行和检修的各个环节，凡是具备条件的，都应该进行局部放电检测。在变电站现�。捎谑艿绱呕肪�、检测设备和试验电源等条件的限制，通常难以对变压器进行常规的脉冲电流法检测。实践经验表明，局部放电超声波和特高频，高频检测具有检测灵敏高和抗干扰能力强的特点，提供多种局部放电二维，三维图谱波形和放电幅度情况，可以较好地评估电气设备局部放电情况，适用于发电厂和变电站现场条件下的变电站局部放电测量。
    ◆MOEORW-5085B2  变压器局放在线监测系统特点
    分布式布局，扩展性强
    监测终端网络化布局，在原有布局基础上加入或者撤掉终端时，系统无需额外设置，自动进行识别和配置。
    实时监测
    系统记录各监测节点的实时数据，监测周期可以灵活设置。
     高灵敏度
    最小可检测5PC的放电信号。
    及时预警
    当某节点监测到异常局放量时，将快速反馈给监测服务器，服务器软件记录必要信息，发出警报给用户。
     抗冲击
    可承受600kV的闪络冲击，终端设备不损坏、数据不丢失。
    抗干扰
    具备时域、频域信号分析技术，可有效分离干扰信号和局放信号，可有效避免仪器电源端的干扰。
    边缘化计算
    符合当前物联网终端设计理念，计算边缘化，数据就地处理，异地分析断，数据再现回溯机制。
    传输稳定
    借助强大的移动网络，数据直接远传至服务器，传输性能可靠，网络延时小。
    接入安全性好
    系统的接入不影响变压器的密封和绝缘性能，不影响设备的安全运行。

    ◆MOEORW-5085B2  变压器局放在线监测系统技术参数
    环境条件
    环境温度 -30℃～60℃；
    相对湿度 ≤95%；
    供电方式
    外部AC220V供电；
    传感器
    高频局放检测：
    检测频带：300kHz～30MHz；
    信号传输方式：50Ω同轴电缆；
    增益：72dB；
    传感器安装方式：钳型；
    高频滤波器：带通：3M～30MHz，300K～30MHz,100K～30MHz可选
    特高频局放检测：
    检测频带：300MHz～1500MHz；
    信号传输方式：50Ω同轴电缆；
    放大：≥40dB；
    特高频滤波器：带阻：690～960MHz，效果：≥50dB；
    接触式超声波检测：
    检测频带：20kHz～300kHz；
    信号传输方式：50Ω同轴电缆；
    前置放大器：20～80dB可调；
    图谱显示
    多种图谱显示方式： 趋势折线图，PRPD, PRPS, 相位直线图，四要素图，飞行图谱等。
