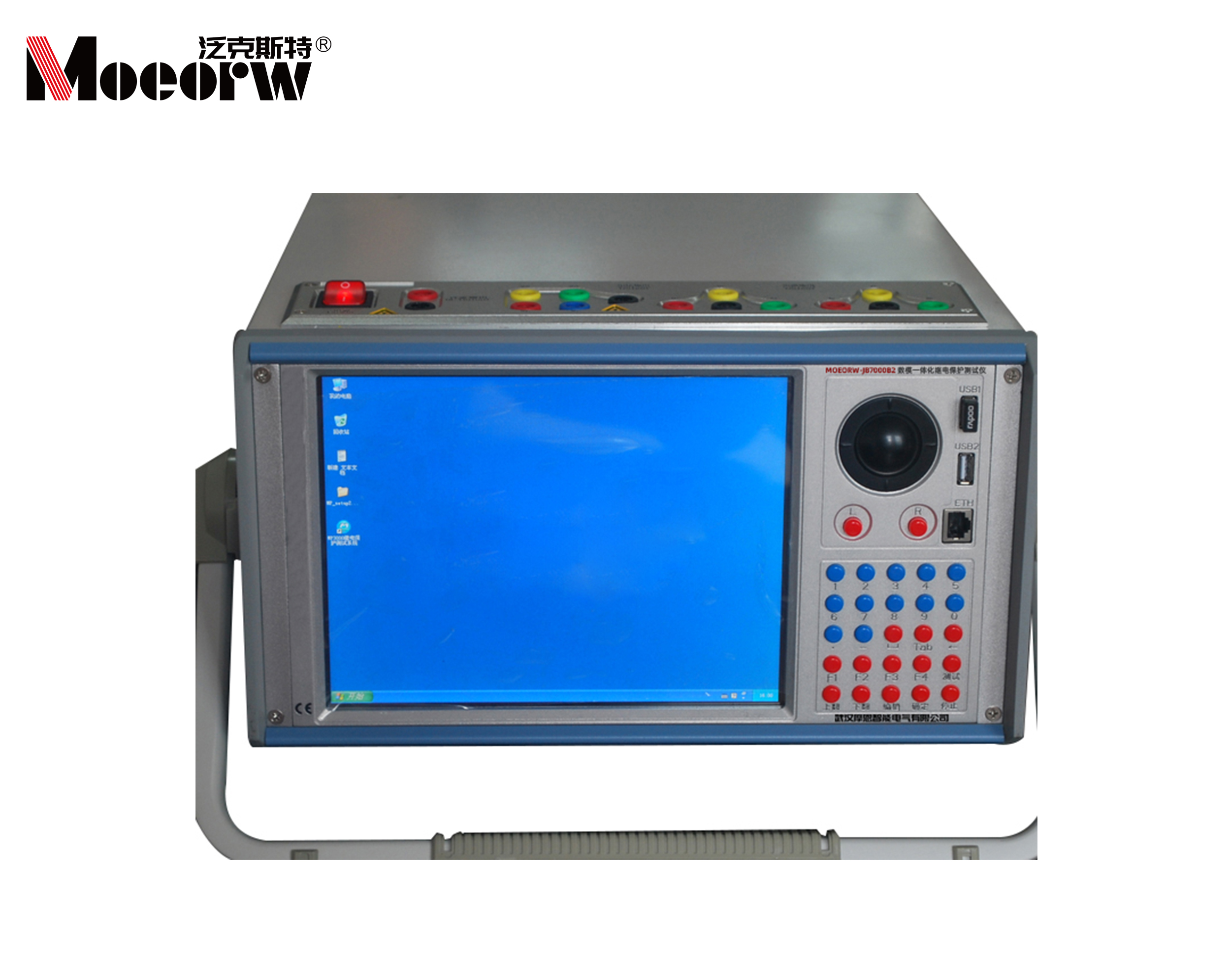

◆MOEORW-JB7000B2数模一体化继电保护测试仪特点
1．精度高：交直流电流50mA到30A以下都能达到0.1%精度；
2．波形好：小电流波形好；
3．冗余备份：两组电流源完全独立，实现了电流的双备份；
4．一组能够输出0-265V的辅助直流
5．支持12路小电压源输出
6．所有通道能够同时输出；
7．独有的测试方案功能；
8．6路电流源实现变压器两侧差动试验。
9．插件式结构，便于维护。
10．重量轻。
11．同时满足IEC61850-9-1/2、FT3的测试、传统变电站测试。
12．支持GOOSE的发送和接收
13．既可以同时输出传统的电流、电压量和符合IEC61850报文格式的数字量，也可以独立输出传统的模拟量和独立的符合IEC61850报文格式的数字量。
14．既可以实现传统变电站的调试，也可以实现智能变电站的调试；同时满足第二代智能变电的调试（只有数模一体化测试仪才能满足第二代智能变电的调试）。

◆MOEORW-JB7000B2数模一体化继电保护测试仪技术参数

1.交流电流源
A．通道数：6路
B．幅值（RMS）：6×（0～30A）/相
C．分辨率：0～0.3A：0.03mA；0.3～3A：0.3mA；3～30A：3.0mA
D．精度：0.05A～30A：≤0.1%
E．频率：静态0～1000Hz
      动态0～3000Hz
      分辨率：0.001Hz
      精度：≤0.001Hz
F．谐波畸变率：≤0.5%
G．响应速度：≤50uS
H．带载能力：
电流值 5A 30A
功率 ≥75VA ≥450VA
I．输出时间
电流值 ＜10A 10A～20A 20A～30A
时间 长时间 ≥100S ≥20S
J.交流电压源
A．通道数：4路
B．幅值（RMS）：4×300V/相
C．分辨率：0～10V：1mV；10～300V：4mV
D．精度：2～300V：≤0.1%
E．频率：静态0～1000Hz
      动态0～3000Hz
      分辨率：0.001Hz
      精度：≤0.001Hz
F．谐波畸变率：≤0.5%
G．响应速度：≤50uS
H．带载能力：

电压值 57.735V 300V
功率 ≥30VA ≥100VA
I．输出时间
电压值 0～300V
时间 长时间

2.交流电流电压源同步时间：≤10uS
3.交流电流电压源相位控制：
A.变化范围：-360°～+360°
B.分辨率：0.05°
C.精度：≤0.2°
D.合闸角控制范围：0°～+360°
E.合闸角分辨率：0.05°
F.合闸角精度：≤0.2°
4.直流电流源
A．通道数：6路
B．幅值：6×30A/相
C．分辨率：0～0.3A：0.03mA；0.3～3A：0.3mA；3～30A：3.0mA
D．精度：0.1A～30A：≤0.5%
E．文波系数：≤0.5%
F．带载能力：
电流值 5A 30A
功率 ≥75W ≥450W
G．输出时间
电流值 ＜10 10～20A 20～30A
时间 长时间 ≥100S ≥20S
5.直流电压源
A．通道数：4路
B．幅值：4×420V/相
C．分辨率：5mV
D．精度：≤0.5%
E．文波系数：≤0.5%
F．带载能力：
电压值 110V 420V
功率 ≥40W ≥100W
G．输出时间
电压值 0～420V
时间 长时间
6.开入开出
A．开入
数量：10对
输入特性：自动识别空接点和带电位，10～250Vdc
分辨率：10uS
最大测量范围：0.00001～99,999.999S
时间精度：≤0.1%
B．开出
数量：8对
类型：空接点
交直流开断能力：0.5A，250V
模拟小信号电压源
12路电压信号源:12×(-10～+10）V
精度：误差≤0.05%  ；分辨率: 215μV  ； 噪声幅度：＜1mV
模拟小信号电压源输出频率:
范围: 0 ～ 1000HZ  ； 精度: 误差＜0.001HZ  ； 分辨率: 0.001HZ
模拟小信号电压源相位:
范围: ±360?  ； 精度: 误差＜0.1?  ； 分辨率: 0.01?
数字量输出通道:
数量：64路（电流、电压可任意配置）
光纤传输网：
传输网络：100Base-FX (100M全双工光纤网络)
传输端口：8对标准LC接口，可任意配置为9-2的SMV发送端或GOOSE发送接收端
传输介质：50/125μm 或 62.5/125μm 橘红色多模光纤，波长1300nm，
有效传输距离＞1公里
传输指示：LED动态指示传输状态
FT3传输网：
传输网络：实时快速单向光纤传输网络，速度可配置
传输接口：10个标准ST接口，8个FT3的SMV报文发送端口，1个FT3的SMV报文接收端口, 1个光B码接口.
传输介质：62.5/125μm 橘红色多模光纤，波长850nm,
有效传输距离＞1公里
传输指示：LED动态指示传输状态

8对SMV和GOOSE口；多组SMV与GOOSE可以配置到同一光口也可配置到不同光口；10路光串口，用于FT3输入、输出口及B码输入。
支持8路独立符合IEC60044-8（FT3）规范的采样值（SMV）报文输出，1路输入；支持同步/异步传输方式，支持多种传输速率；
支持12组符合IEC61850-9-2规范的采样值（SMV）报文输出，采样点等间隔输出，完全满足国网的最新标准；
支持12组GOOSE输出，8组GOOSE输入,可以配置在任意光口；GOOSE支持单点、双点、时间、浮点、整型等类型
可单独设置每个通道的品质位，
能真正模拟MU延时
具备虚端子测试功能；
具有报文示波功能，可接收并解析符合IEC61850-9-2规范的采样值（SMV）报文，GOOSE报文，实现装置输出的自环测试；同时可接收合并单元（MU）或其他IED设备发出的光数字信号，实时显示其波形、幅值、角度和频率；
具有强大的报文记录、报文在线告警和离线报文分析功能
支持多组GOOSE 报文接收或发送；
SMV与GOOSE的收发光口可任意配置，既可配置为同光口收发，也可配置为独立收发；
完整解析保护模型文件（ICD，CID，SCD等文件），实现电流电压通道选择、比例系数、ASDU数目、采样率、GOOSE信息等的自动配置，简单方便地实现保护测试，提高工作效率；
可进行丢帧、失步、飞点、错序、置品质位无效、错值测试等报文测试功能；
具有GPS、IRIG-B、IEEE1588同步对时功能；
具备备自投装置调试功能
12路独立的模拟小信号输出，可兼容测试各种接受电子式互感器信号的保护；或者连接各种品牌的功率源，进行普通保护与数字化保护的对比测试；
10对开入量，4对通用开出量，4对快速开出量，GOOSE信息报文，实现保护的完整闭环测试；
