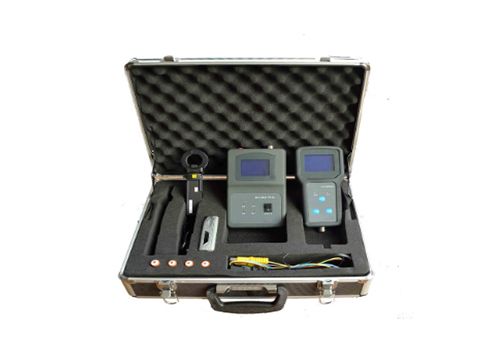

PT多点接地查找仪

原理：
PT多点接地查找仪采用电流分流方法对被测系统是否存在多点接地故障进行判断及故障定位。
分析仪会向被测公共回路系统施加一低频直流电流信号，单点接地时，该电流信号只能从N600接地线流过，该电流大小与施加信号源大小相等；而多点接地故障时，该信号源电流除了在MEZN-6000接地线流过外，还会从其它接地线流过，因此通过对已知信号源与接地线测试信号大小的对比即可实现多点接地与否的判定。


PT多点接地查找仪功能特点
1 主要功能
1.1多点接地故障分析功能，分析仪通过对及其它接地回路的电流分析，判断二次回路接地系统是否存在多点接地故障；
1.2电流显示功能，分析仪可以显示信号电流大小、接地线分流信号大小及其它接地回路的分流电流大小；
1.3波形显示功能，探测仪在对被测接地线进行探测时会显示被测回路的信号电流波形图；
1.4方向显示功能，如果探测仪探测到被测回路存在多点接地故障会显示多点接地故障点的方向；
1.5高精度电流表功能， 探测仪通过配备不同型号的交直流采集器可以实现高精度交直流采集器功能；
1.6工程力学的外形设计、人性化设置、友善的人机界面。使用舒适、小巧精致、携带方便。
1.7工业标准设计，选用zui上乘的进口元器件，装置本身可靠性极高。
1.8科学的管理保证产品的高性能。

PT多点接地查找仪主要技术指标
环境温度：-30℃～+50℃；
相对湿度：≤95%
总质量：   2.5kg
外形尺寸（包装箱）：450x260x110（mm）
分析仪主要技术指标：
信号电流大小：0—150mA
电流检测分辨率：0.1mA
多点接地判断门限：0.5mA
多点接地阻抗检测范围：0—1500Ω
抗对地分布电容值: 对地电容单支路≤100uF，
                 系统对地总电容≤1000uF；
探测仪主要技术指标：
电流检测范围：0—200mA
电流检测分辨率：0.1mA
多点接地判断门限：0.5mA
多点接地方向显示：同向或反向
单次波形显示时间：12秒
多点接地报警方式：声光报警
