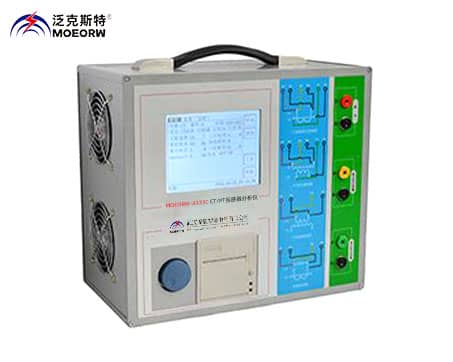

    MOEORW-8333C CT /PT互感器分析仪

    执行标准：IEC60044-1, IEC60044-2, IEC60044-5, IEC60044-6, GB1207, GB1208,GB16847
    产品别称：CT/PT互感器分析仪、CT参数分析仪、CT分析仪、变频CT分析仪、CT PT分析仪、互感器特性测试仪、变频互感器特性测试仪、互感器暂态特性分析仪、电流互感器检验仪、CT特性分析仪、电流互感器参数分析仪
    产品特性：
    ※ 输出:0~180Vrms，12Arms，36A（峰值）;
    ※ CT变比测量范围:1~40000；
    ※)PT变比测量范围:1~40000；
    产品品牌：泛克斯特
    24小时服务热线：159-9741-2136

    售前咨询：027-87669508

    ◆

    CT/PT互感器分析仪

    产品特点
        MOEORW-8333C  CT /PT互感器分析仪是在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合测试仪基础上，广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。装置采用高性能DSP和FPGA、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于优秀水平，是电力行业用于互感器的专业测试仪器。

    ◆互感器分析仪产品特点
         1)功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差等测试。
        2)现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线和操作实现电流互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。
        3)可精确测量变比差与角差，比差更大允许误差±0.1%，角差更大允许误差±5min，能够进行0.2S级电流互感器的现场测试，变比测量范围为1~40000。
        4)基于先进的变频法测试CT/PT伏安特性曲线和10%误差曲线,输出更大仅180V的交流电压和12Arms(36A峰值)的交流电流，却能应对拐点高达60KV的CT测试。
        5)自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
        6)测试满足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
        7)测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。
        8)全中文动态图形界面，无需参考说明书即可完成接线、设置参数：动态显示参数设置，根据当前所选的试验项目自动显示其相关参数；动态显示帮助接线图，根据当前所选试验项目，显示对应的接线图。
        9)5.7寸图形透反式LCD，阳光下清晰可视。
        10)采用旋转光电鼠标操作，操作简单，快捷方便，极易掌握。
        11)面板自带打印机，可自动打印生成的试验报告。
        12)装置可存储1000组测试数据，掉电不丢失。
        13)易于携带，装置重量<9Kg。
    MOEORW-8333C CT/PT互感器分析仪技术参数：

    测试用途

    CT， PT

    输出

    0~180Vrms，12Arms，36A（峰值）

    电压测量精度

    ±0.2%

    CT变比

    测量

    范围

    1~40000

    精度

    ±0.1%

    PT变比

    测量

    范围

    1~40000

    精度

    ±0.1%

    相位测量

    精度

    ±5min

    分辨率

    0.5min

    二次绕组电阻测量

    范围

    0~300Ω

    精度

    0.5%±2mΩ

    交流负载测量

    范围

    0~1000VA

    精度

    0.5%±0.05VA

    输入电源电压

    AC220V±10%，50Hz

    工作环境

     温度：-10οC~50οC，  湿度：≤90%

    尺寸、重量

    尺寸365 mm×290 mm×153mm      重量<10kg
