    电缆故障寻径仪

    来源：www.whmoen.com    更新时间：2020-09-22

    电缆故障寻径仪

    概述
    电缆故障寻径仪是用于电缆线路发生永久性接地(短路)或断路(开路)时，测量故障点到测量点的距离。用于10kV及以上各电压等级的电线电缆，当发生故障时，只要在变电站内对故障线路进行测试，就可准确地测出故障距离，便于抢修人员快速查找故障，缩短抢修时间。本仪器必须在线路停电的基础上才能使用。它具有体积�。奖悖源绯兀恢绷髁接茫僮鞣奖�。

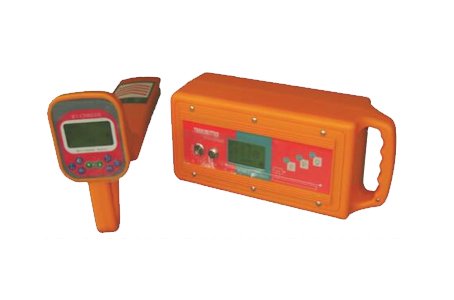

    电缆故障寻径仪

    电缆故障寻径仪主要特点
    ○功能齐全
    测试故障安全、迅速、准确；仪器采用低压脉冲法，可测试电缆的各种故障，准确测定故障点到测试点的距离；
    ○测试精度高
    仪器采用高速数据采样技术，A/D采样速度为100MHz，使仪器读取分辨率为1m，探测盲区为1m；
    ○智能化程度高
    测试结果以波形及数据自动显示在大屏幕液晶显示屏上，判断故障直观；并配有全中文菜单显示操作功能，无需对操作人员作专门的训练；
    ○采用非易失性器件，关机后波形、数据不易失，具有波形及参数存储、调出功能；
    ○具有双踪显示功能，可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离；
    ○可将故障电缆的测试波形与正常波形进行对比，有利于对故障进一步判断；
    ○具有波形扩展比例功能，改变波形比例，可扩展波形进行精确测试；
    ○具有根据不同的被测电缆随时修改传播速度功能；
    ○小体积便携式外形，内装可充电的锂电池供电，方便携带和使用。
    ○具有打印功能，能将屏上的图形和数据实时打印出来。
    ○具有USB接口，通过上位机程序可与电脑进行通讯。

    电缆故障寻径仪主要技术参数
    ○应用范围及用途
    仪器可测试各种型号的电力电缆（电压等级1KV～35KV）和市话电缆、调频通信电缆、同轴电缆及线路上发生的短路、接地、和电缆的断线、接触不良等故障；并可测试电缆的长度和电波在电缆上的传播速度。
    ○zui远测试距离：100Km
    ○探测盲区：  1m
    ○读数分辨率： 1m
    ○功耗：    5VA
    ○使用条件：环境温度  0℃～＋40℃
            （极限温度 －10℃～＋50℃）
             相对湿度 40℃（20～90）%RH
             大气压强 （86～106）Kpa
    ○体积：275×220×160mm3    ○重量：4kg
