    三相电能表检验装置

    来源：www.whmoen.com    更新时间：2021-04-06

    三相电能表检验装置

    概述
    三相电能表检验装置是引进国际九十年代技术和器件，根据有关标准研制的新一代高精度多功能电能表校验装置，可广泛用于校验0.2级及以下的各种单/三相电能表和多功能电能表。
    三相电能表检验装置

    三相电能表检验装置技术指标
    1、装置准确度等级： 0.1
    2、装置标准配置：
       多功能标准表
       准确度等级： 0.1
       电压量程：3×57.7V/100V/220V/380V    自动量程切换
       电流量程：3×10A/100A      自动量程切换
    3、装置输出量程
       输出电压：3×57.7V/100V/220V/380V
       输出电流：3×0.1-100A
    4、装置每相输出zui大容量
       电压：200VA（可根据校表数量增加）
       电流：500VA（100A）（可根据校表数量增加）
    5、装置调节范围：
       电压：0-120%，调节细度：0.01%满度
       电流：0-100A，调节细度：0.001A（zui�。�
       相位（电压/电流）：0-360.0°，调节细度：0.1°
       频率：45-65Hz，调节细度：0.01Hz
    6、装置输出功率稳定度：≤0.1%
    7、输出波形畸变系数
       电压、电流：≤1.0%
    * 8、谐波输出
        2-21次谐波  谐波含量＜40%
        3，5，7次谐波叠加，每种谐波含量＜10%
        导通角控制（奇次谐波）
        波群控制（次谐波）
    9、起动电流输出：2mA（min）
    10、起动电流/功率测量：5%（大于2mA）
    *11、需量测量误差：0.1%
    *12、时标准确度：2×10-7
    *13、功耗测量（功率/视在功率）准确度：3%
    *14、通讯接口检查：RS485 按被检表通讯规约检查通讯接口
    15、 校表类型：
    各种单相/三相有功电能表和无功电能表（包括正弦无功、跨相90°无功、移相60°无功）；
    感应式、电子式、多功能及四象限电能表
    16、校表数量：16块（或按用户要求）
    17、控制方式：
       a．本机键盘操作：液晶汉字菜单提示，全自动、手动校验。
        b．PC电脑操作：运用中文WINDOWS95/WINDOWS98操作系统，全自动、自定义校验。
    18、试验功能：
        a．基本误差试验
        b．标准偏差S值试验
        c．潜动试验
        d．起动试验
        e．正/逆相序及正/反相试验
        f．24h变差试验
        * g．需量误差试验
        * h．时钟误差试验
        * i．谐波试验
        * j．功耗试验
        * k．RS485通讯接口检查
    19、数据库管理：查询、统计、打印、联网
    20、装置输入电源：3×220V/380V±10%，50Hz
    21、电源输入/装置输出转换效率：＞90%
    22、台体：分体式/一体式
    注：“*”为选配功能

    三相电能表检验装置装置基本配置

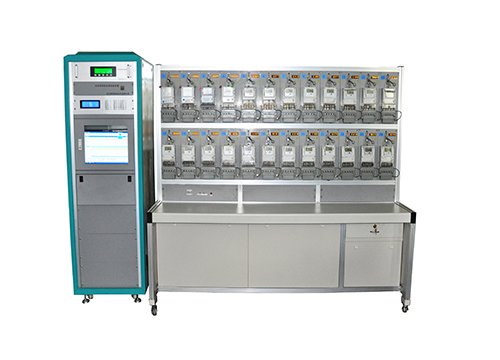

    1、装置外形图（一体式、16表位）
    三相电能表检验装置装置基本配置

    2、 装置成套
    a．三相程控源            1套
    b．标准表                1台
    c．光电采样器            每表位1个
    d．电能表专用接线        1套
    e．电能表脉冲连接线      1套
    f．分频器               1只（选配）
    g．多功能校验仪          1台（选配）
    h．PC电脑                1台（选配）
    i．打印机                1台（选配）
