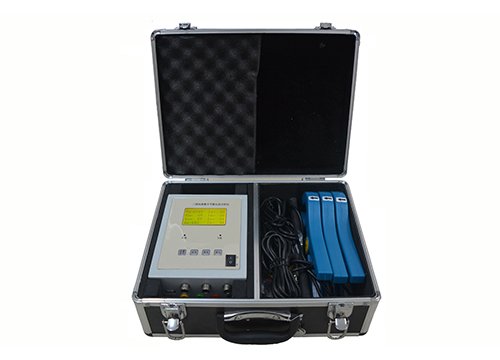

三相电参不平衡记录分析仪

来源：www.whmoen.com    更新时间：2020-07-03

三相电参不平衡记录分析仪主要特性
1、全中文显示各相电压、电流、有功功率、无功功率、功率因数。
2、实时监测线路的各相电压、电流、有功功率、无功功率、功率因数，并存入U盘中。
3、通过读取U盘中的数据，由上位机软件将数据自动分析整理出来，计算出电流不平衡率，且能自动将各相电流、电压、有功功率、无功功率、电流不平衡率以曲线形式直观地表示出来，并能够自动分析某一时段的数据，输出报表。
4、采用钳型电流互感器安装拆卸方便，移动性强，适于各个配电台区巡回检测。
5、钳型电流互感器的选择（可定制）。
口径：20mm
变比：100A/100mA      测量范围0-250A
变比：300A/150mA      测量范围0-450A
口径：50mm
变比：600A/200mA      测量范围0-800A



三相电参不平衡记录分析仪主要技术指标
1、额定工作电压：AC 220V/50Hz
2、工作温度范围：-20℃ —— +50℃
3、相对湿度：＜90％
4、U盘存储时间：＞1年
5、存U盘间隔时间：1-99分钟可设置
6、电流测量范围：0-800A（选择电流互感器）
7、电压测量范围：176V-264V
8、单相测量zui大功率：220kW
9、功率因数测量范围：-1.0 — 1.0
10、精度：1.0级

三相电参不平衡记录分析仪操作说明
设备正常运行界面
Ua=220V  Ia=100A
Ub=220V  Ib=100A
Uc=220V  Ic=100A
Sn:001   In=  0A

分别显示三相电压和三相电流，zui后一行依次显示本机号码和零线电流。
在当前界面下，按“选项”或“修改”键，可以查看电力参数的有功功率，无功功率、功率因数以及设备参数。
有功功率界面如下：分相有功功率及和相有功功率
Pa=  22.000kW
Pb=  22.000kW
Pc=  22.000kW
Pt=  66.000kW

无功功率界面如下：分相无功功率及和相无功功率
Qa= 1.000kvar
Qb= 1.000kvar
Qc= 1.000kvar
Qt= 3.000kvar

功率因数界面如下：分相功率因数及和相功率因数
COSФa=  0.999
COSФb=  0.999
COSФc=  0.999
COSФt=  0.999

设备参数界面如下：
本机号码-001
存盘间隔-05分钟
变比：200A:100mA
08-04-04   12:00

按“设置”键，进入设备参数设置界面
● 本 机 号 码
○ 存 盘 间 隔
○ 日 期 修 正
○ 互 感 器 变 比
