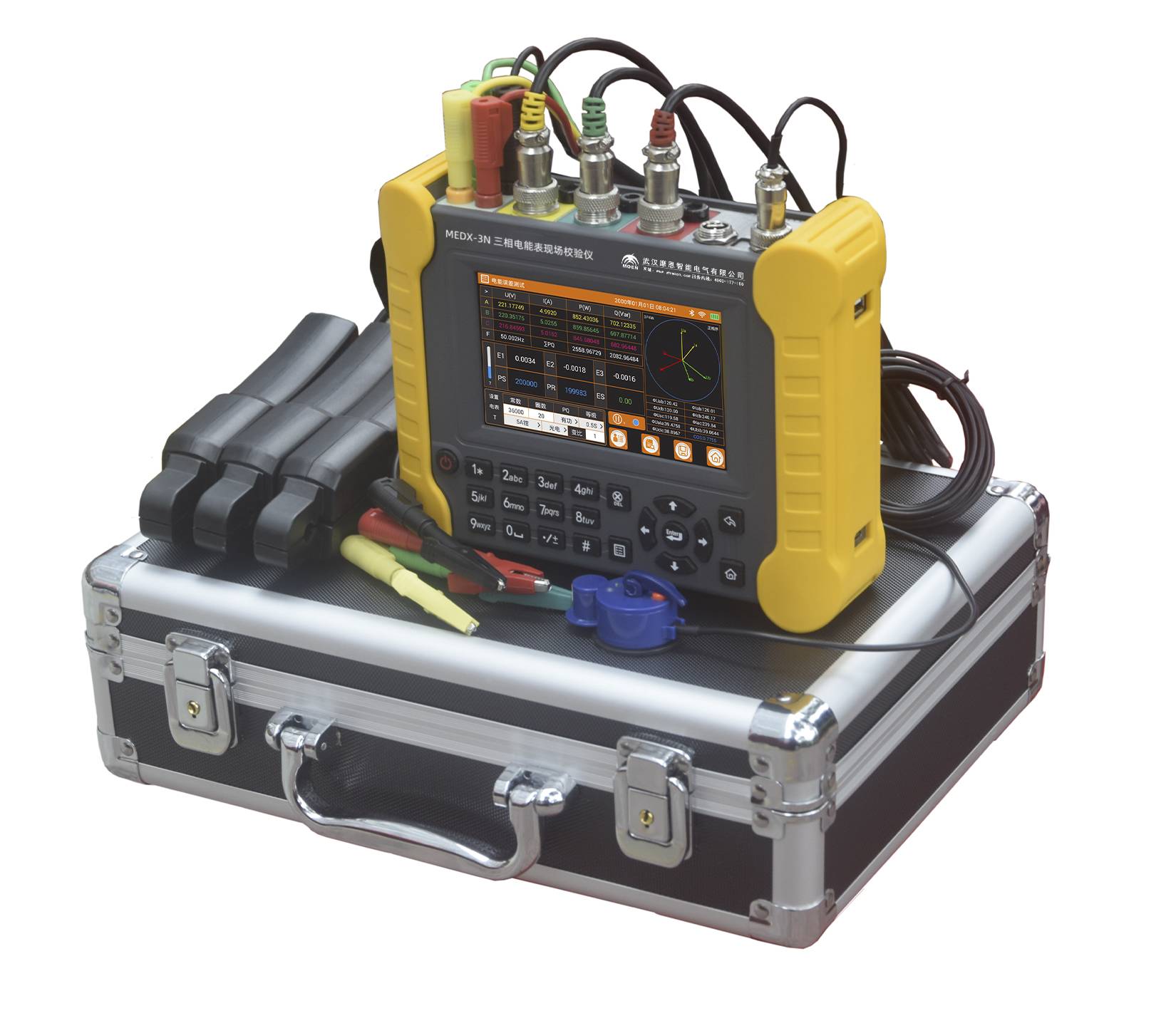

    MOEORW-8507F 三相电能表现场校验仪

    执行标准：DL/T585-1995、 DL/T614-2007、DL/T645-2007
    产品别称：三相电能表现场校验仪、多功能电能表校验装置、三相电能表检定装置、电能表校验台、三相多功能电测量仪表检定装置、多功能电能表校验装置、三相多功能电能表校验台、多功能三相电能表检定装置
    产品特性：
    ※输入频率范围：45-65Hz;
    ※电快速瞬变脉冲群：4.0 kV；
    ※)耐压（电压电流测量及电源与低压端子之间）：4.0 kV；
    产品品牌：泛克斯特
    24小时服务热线：159-9741-2136

    售前咨询：027-87669508

    ◆

    三相电能表现场校验仪

    产品用途
         1同时计算全波、基波、谐波全部参数。在校验界面，同时实时显示全波基波的U、I、P、Q、VA、相角，以及谐波的合成U、I、P、Q、VA和百分比，U、I的正序、负序及零序含量，谐波的PH+、PH-、PH+/P基%、PH-/ P基%、全波PF、基波PF及谐波PF。
        2校验方式包括全波有功、全波无功、基波有功、基波无功、基波视在、全波视在、谐波有功等7种方式。可校验全波表、基波表、谐波表的有功电能准确度及全波表、基波表的无功电能准确度。也可校验视在电能表的准确度。
        3可选任意一次谐波或多次谐波，计算合成的U、I、P、Q、VA和百分比，以及谐波有功电能。
        4可单独同时分析三相的谐波的各次U、I、P、Q、VA的含量及测量值，显示51次谐波+PH、谐波-PH及占基波的百分比，以确定正反向谐波有功对计量的影响量。
        5全波无功为基波和各次谐波无功的代数和。避免以往的90度移相法，在谐波下无功计量错误的情况。可按被测电能表的测量带宽，选择谐波次数。
        6可同时检测两路被检脉冲，同时检测的被检脉冲的常数、工作方式及脉冲个数可完全不同。
        7过载2.4倍，所有测量点保证0.05%的准确度，保证CT二次额定电流为1A时的测量指标。500倍电流范围保证计量指标；
        8 500倍电流范围保证计量指标，10000倍电流显示范围。更小1mA启动电流。高供高计时，空载也可识别接线。
        9电能累积功能可以校验没有电能脉冲输出的电能表。
        10显示矢量图、可识别三线48种，四线96种错误接线以及CT二次交叉接线。
        11三相电能表现场校验仪采用7寸16:9工业级TFT宽彩触摸屏。三相电能表现场校验仪的每一个功能都是一屏显示，不用翻屏就能看见每一个功能的全部参数。让用户使用时一目了然。
        12三相电能表现场校验仪仪器在不接入电压、电流信号的情况下，在办公室就可模拟现场的各种接线，得出相应的接线结果及更正系数。此功能，可作为培训查线的工具使用，提高现场工作人员的查线技能。
        13三相电能表现场校验仪仪器内可产生0.05A-5A的实际电流信号加到5A钳上，以测量钳表的误差。解决了5A钳在使用时间长了以后误差变化的问题。可随时了解钳表的闭合情况，提醒工作人员清洁钳口。在更换5A钳时，可将误差修正到0.2级。
        14自动录入电能表号码（选配功能）支持条形码扫描枪，自动录入电能表编码。
        15利用485或红外光电头，读取多功能电能表尖、峰、平、谷、总的有功无功底数，读常数及校时。支持国标DL645规约DL645-1997和DL645-2007。（选配功能）
        16三相电能表现场校验仪内带2G电子盘
        17可带3寸现场打印机，电池供电，直接将彩色屏幕图像转换为黑白后打印。
        18带5A、100A、500A、1000A钳表，直接测量低压电流互感器的变比及变比的误差。
        19显示A、B、C三相电压、电流的波形。
        20工作电源输入范围55V-600V。三相电压输入工业插座的额定电压为600V。工业级开关切换外接市电和三相电压作为工作电源。
        21所有现场需要输入的参数和下装的数据均可由用户自由定义。可下装5000个用户的数据。
        22可将当前屏幕存储到优盘。
        23具有温湿度测量功能。
        24具有USB接口，连接优盘，形成超大型空间，方便数据拷贝。
        25触摸屏加按键操作，输入键盘采用电脑键盘排列方式排列。也可使用USB接口的PC电脑键盘。
        26可通过仪器USB接口与PC机进行对时。
        27平板电脑可直接控制仪器，操作界面和仪器相同。
        28电压测量插座和电源切换开关为工业级，可在600V下使用。（普通的市电用开关为250V，在380V时为超范围使用，存在安全隐患）
        29高安全设计。市电插座、电压测量插座、电流输入、电流钳输入之间分别隔离，耐压4kV。
        30电能脉冲输入保护。可在输入高压时，自动保护，并在仪器上显示提示信息。在改正错误后，点击界面即可复位保护。
        31 5A钳自修正功能：仪器内产生5A的电流信号加到5A钳上，以测量钳表的误差。
        32三相电能表现场校验仪采用5颗低功耗ARM芯片，全部运算能力大于1GIPS，同时计算51次谐波和全波的全部参数。
        33三相电能表现场校验仪采用成熟的正版WINDOWS CE操作系统，稳定可靠。

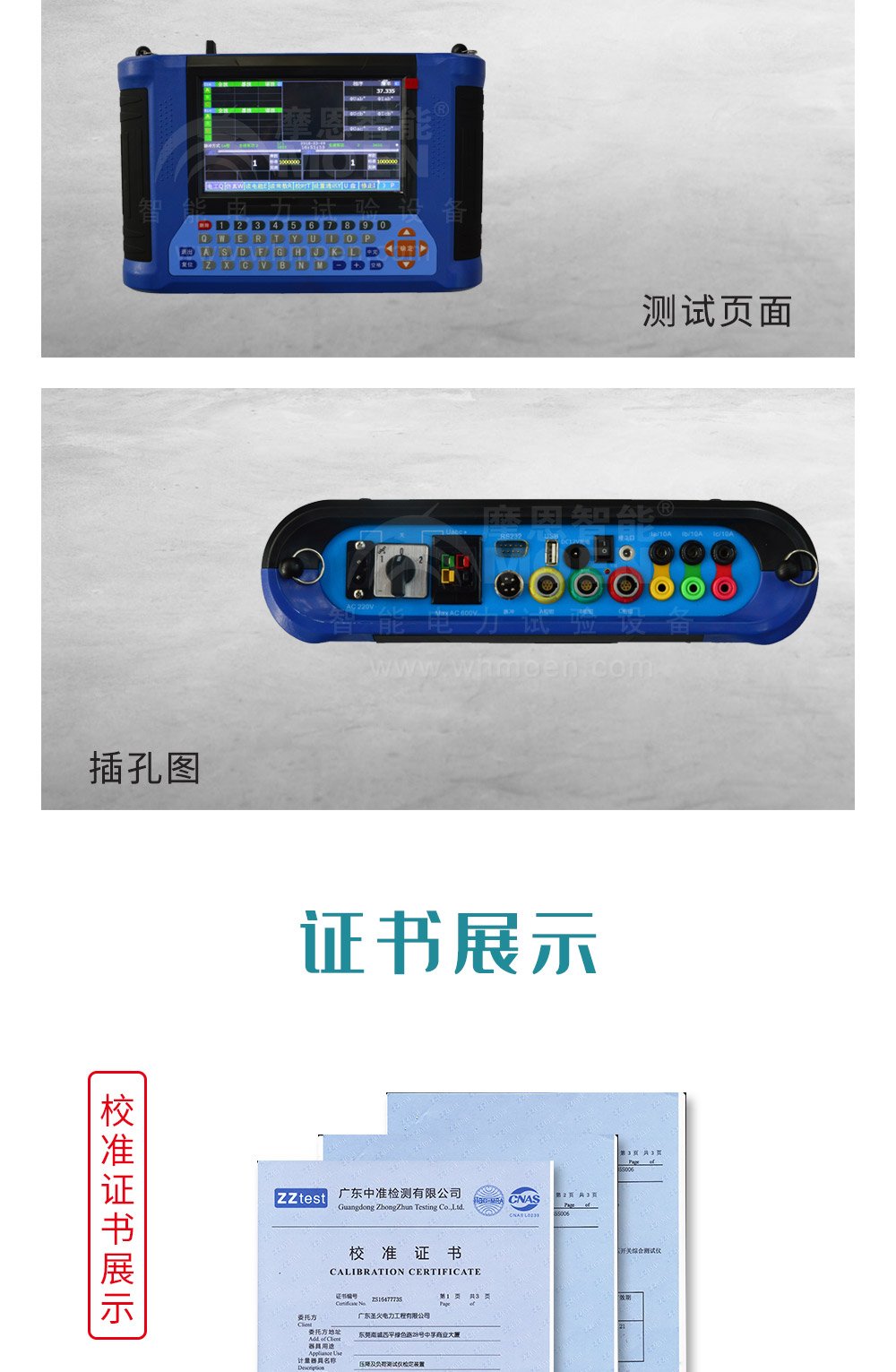

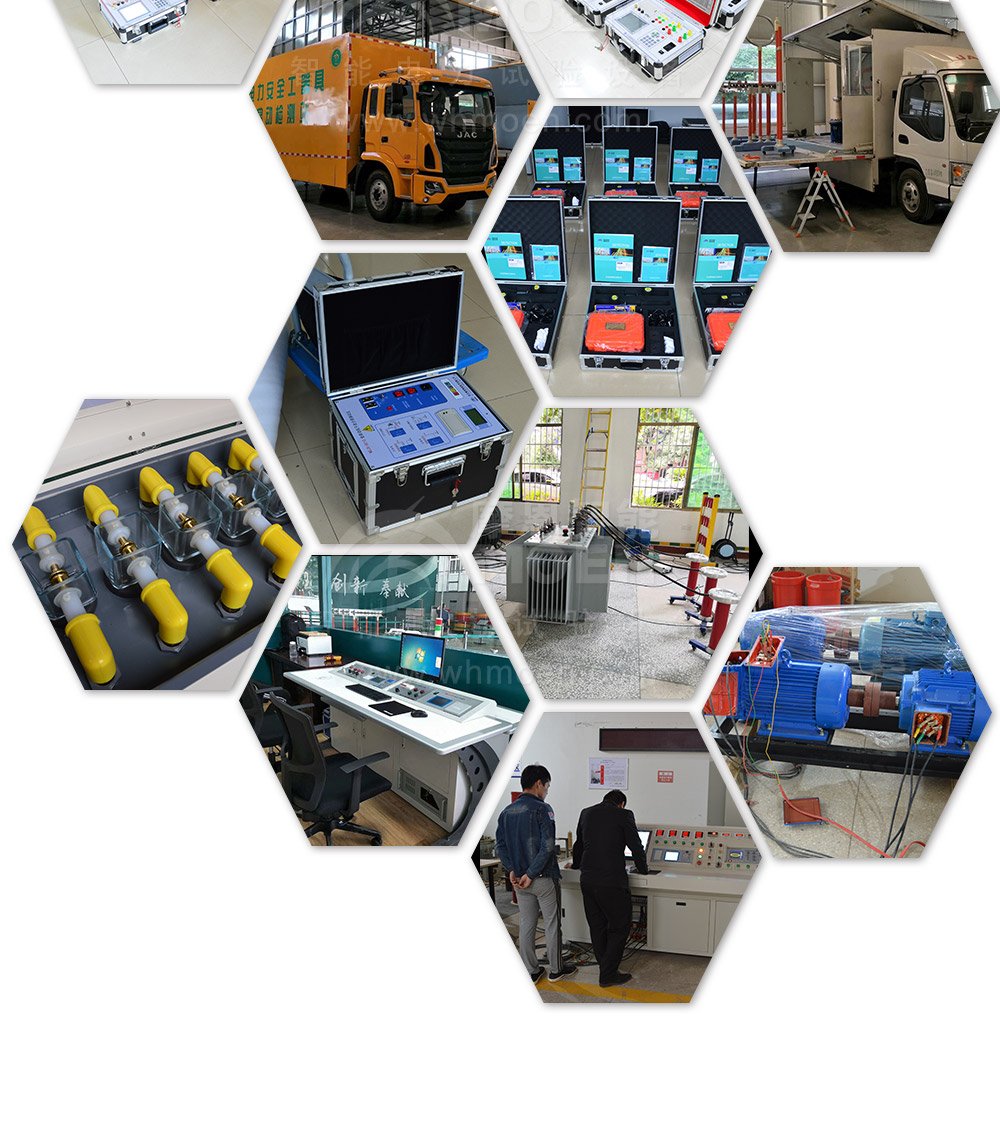

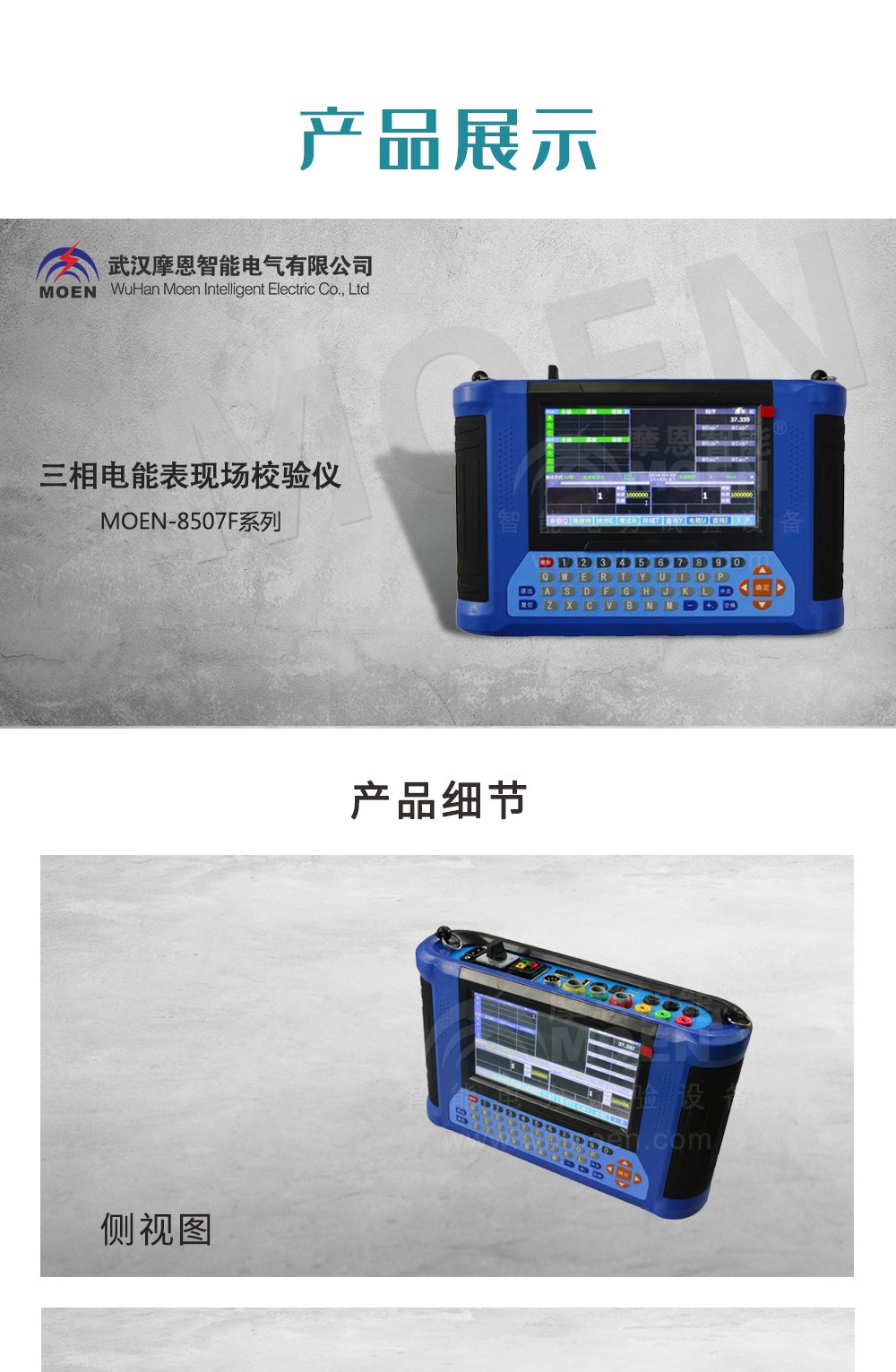

    三相电能表现场校验仪产品展示三相电能表现场校验仪侧面图三相电能表现场校验仪软件证书三相电能表现场校验仪质量管理三相电能表现场校验仪生产车间
    ◆三相电能表现场校验仪技术参数



    电    压

    保证误差范围

    25-600V

    启动测量值

    0.5V

    额定值

    440V

    误差等级

    ±0.05%





    电   流



    端子

    额定Ie

    5A

    范  围

    0.025A-12A

    钳表

    额定Ie

    5A、100A、500A、1000A

    范  围

    0.5%Ie—2.4Ie

    启动电流

    0.02%Ie

    输入频率范围

    45-65Hz

    频率测量误差

    ±0.01Hz

    相位测量范围

    -180°- 180°

    更大相位误差

    ±0.1°

    谐波百分比、谐波电工参数、谐波电能测量次数

    2-51次



    脉冲常数



    （注：Ie--额定电流）



    低频输出

    (三档)

    5A

    3600P、36000P、360000P/kWh(kvarh、kVAh)

    其它

    3600P、36000P、360000P *(5/Ie)P/kWh

    (kvarh、kVAh)

    内部高频

    5A

    1.8x109 P/kWh

    其它电流档位

    1.8x109   *(5/Ie)P/kWh

    更高脉冲输入频率

    50kHz



    5A端子

    全波基波 kWh、P、U、I

    ±0.05%

    全波基波 Kvarh、Q、VA、VAh

    ±0.2%

    谐波     U、I、P、Q、S

    ±0.2%H （H=1+0.01k  K=2-51）





    5A钳表



    全波基波 kWh、P、U、I

    ±0.2%

    全波基波 Kvarh、Q、VA、VAh

    ±0.2%

    谐波     U、I、P、Q、S

    ±0.5% H （H=1+0.01k  K=2-51）

    自检电流循环输出电流

    0.05A,0.1A,0.25A,0.5A,1A,2.5A,5A

    自检误差（线性和角差）

    ±0.1%



    大电流钳

    全波基波 kWh、P、U、I

    ±0.5%

    全波基波 Kvarh、Q、VA、VAh

    ±0.5%

    谐波     U、I、P、Q、S

    ±1.0% H （H=1+0.01k  K=2-51）





    其    它

    变比测量

    ±0.5%

    电压影响

    < ±0.01%

    频率影响

    < ±0.01%

    温度影响

    < ±0.005%/℃

    24小时变差

    < ±0.01%

    谐波影响

    < ±0.01%

    可充电电池

    11.1V 3000mAh

    耐压（电压电流测量及电源与低压端子之间）

    4.0 kV

    电快速瞬变脉冲群

    4.0 kV

    浪    涌

    4.0kV（共模），2.0kV（差模）

    开机稳定时间

    <3分钟

    环境温度

    -25℃-+45℃

    相对湿度

    40%-95%

    工作电源

    AC 55V - 600V

    功    耗

    <  9W

    外形尺寸

    275mm * 196mm * 78mm

    重    量

    <  1.5 kg
