    电缆故障定位仪

    来源：www.whmoen.com    更新时间：2020-06-23

        MOEORW-9605 电缆故障定位仪（以下简称识别仪）是用于将某一特定电缆从一束电缆中识别出来的专用仪器。它在上一代识别仪基础上增加了液晶显示，识别结果智能判断，GPS时间同步等先进技术。
        识别仪由发射主机、接收主机、测试线与柔性线圈构成。识别仪的设计相对上一代产品更加紧凑小巧，携带方便。通过GPS同步发射主机和接收主机的测试时间，可以滤除99%的干扰信号。识别结果直接显示，让使用更加简单！

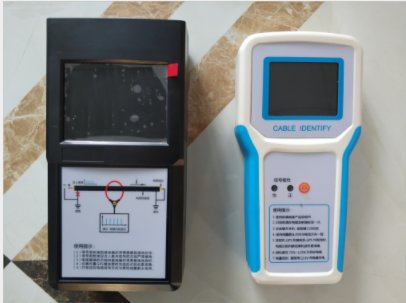

    电缆故障定位仪

    电缆故障定位仪性能指标

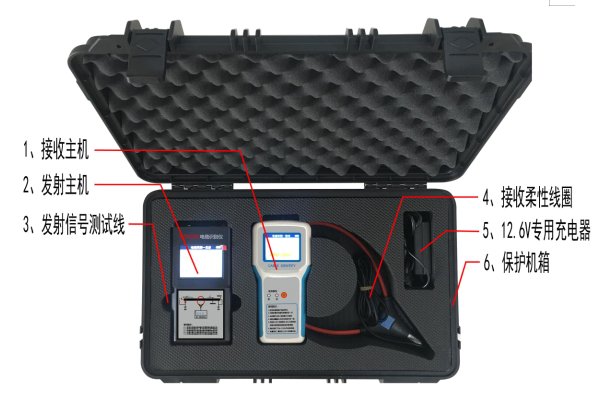

    2.2.1 仪器装箱布局图如下：
    电缆故障定位仪装箱布局图
    图2.1 装箱布局图
    2.2.2 尺寸（长×宽×高）：
    机箱：520mm×350mm×170mm
    2.2.3 发射主机
    充电电压：DC12.6V
    功    耗：≤3W
    输出脉冲幅值：≈DC400V
    回路阻抗测量：0～500欧姆
    工作时长：≥12h
    环境温度：-35℃～+45℃
    环境湿度：≤95%RH
    2.2.4 接收主机
    充电电压：DC12.6V
    功    耗：≤1W
    增益调节：自动
    结果提示：文字提示、声音提示
    工作时长：≥12h
    环境温度：-35℃～+45℃
    环境湿度：≤95%RH

    电缆故障定位仪工作原理
    电缆识别仪发射主机将周期性的单极性电压脉冲注入要识别的电缆中，该电缆需要在远端接地，以保证有足够大的电流流过电缆。通过大地形成回流电流。以GPS时间严格控制发射信号周期和间隔，使信号特征更加明确。
    接收主机连接柔性线圈检测流过电缆的电流方向以及它的特征,以此判断识别中的电缆是否是目标电缆。


    电缆故障定位仪维护保养
    1、识别仪长期不使用时请充满电后装箱再存放。
    2、本产品不宜存放在潮湿、高温、多尘的环境中。
    3、识别仪使用完毕后应进行清洁擦拭，干燥后放到保护箱中。
    4、柔性测量线圈使用完后必须擦掉污渍，避免影响测量准确度。
