      电缆故障定位仪

      来源：www.whmoen.com    更新时间：2020-06-18

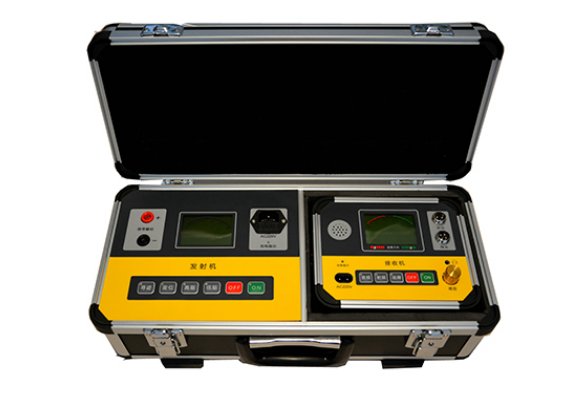

      电缆故障定位仪是由路径仪、定位仪、感应式探头、电位差式探测架等组成。本仪器是光缆、电缆故障定位测试的专用仪表，适用测试对象为具有金属导体（线对、护层、屏蔽层）的各种光缆、电缆。其主要功能为对地绝缘不良点的定位测试，线缆路径的探测以及线缆埋深的测试。
      电缆故障定位仪
      电缆故障定位仪-路径仪

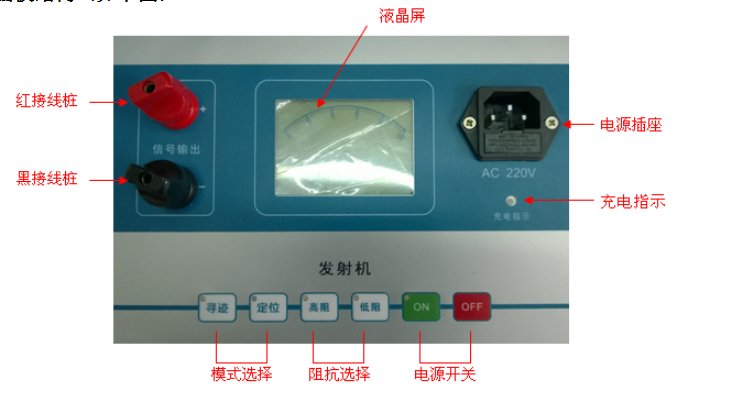

      1、面板结构（如下图）
      电缆故障定位仪-路径仪
      2、作用说明
      a) 电源开关
         按“ON”，电源指示灯亮，开机；按“OFF”，电源指示灯灭，关机；
      b) 电源插座
         外部220V交流电源输入；
      c)充电指示
      当电源插座接通220V电源时，对仪器充电，充电指示灯红灯亮表明正在充电，绿灯亮时表明已充满；
      d) 信号输出：（红黑接线柱）
         作为线缆探测，故障测试信号输出接线柱。红接线桩接被测线缆，黑接线桩接地。接地用地桩与地良好接触。
      e) 模式选择
        电缆路径寻迹或故障定位选择开关；当置于“寻迹”时，用来查找线缆路由，主要用于未开通使用的线缆上任意距离的探测。当置于“定位”时，用来查找线缆对地绝缘不良点的定位测试；
      仪器开机时默认状态为定位状态，定位指示灯亮，这时可进行定位操作；在定位状态下若按“寻迹”键，则寻迹指示灯亮，仪器切换到寻迹状态下，这时只能进行路径操作；同样，在寻迹状态下若按“定位”键，则定位指示灯亮，仪器切换到定位状态下；
      f) 模式选择
        共分为2档，在使用中，根据被测线缆的长度选择输出，平常时用低阻，若阻抗较高时用高阻；仪器开机时默认状态为低阻，低阻指示灯亮，在低阻状态下若按“高阻”，则高阻指示灯亮；同样，高阻在在状态下若按“低阻”，则低阻指示灯亮；

      ME-2132电缆故障定位仪-定位仪

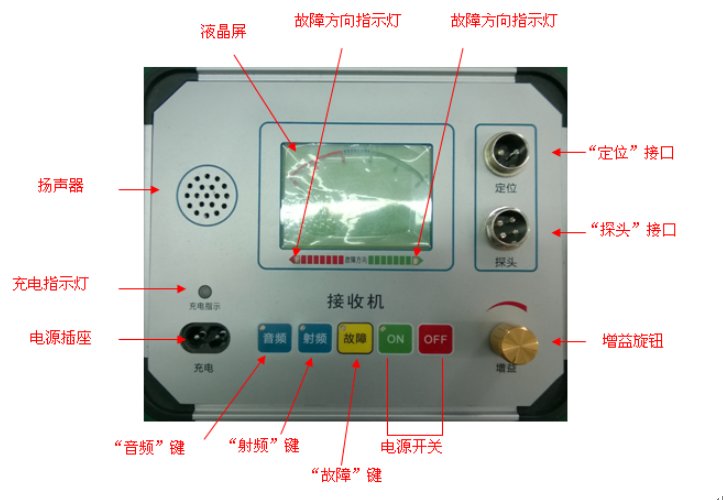

      1、面板结构（如下图）
      电缆故障定位仪-路径仪
      2、作用说明
      a) 电源开关
         按“ON”，电源指示灯亮，开机；按“OFF”，电源指示灯灭，关机；
      b)“定位”插座
         差分测试桩接口；
      c)“探头”插座
         路由探测棒和震动探测器接口；
      d)电源插座
         交流220V接口；
      e)增益电位器
        控制各种工作方式的声响强弱；
      f)故障方向指示灯
            在定位状态时，用于显示故障所在的方向，红灯亮表示故障在靠近红色的差分测试桩的一侧，绿灯亮表示故障在靠近绿色的差分测试桩的一侧；
      g)扬声器
        声音输出；
      h)液晶屏
        显示工作模式及接收到的信号强度大�。�
      i)“音频”键
        当在射频模式时，按下进入音频模式，音频指示灯亮；
      j) “射频”键
        当在音频模式时，按下进入射频模式，射频指示灯亮；
      k) “故障”键
      当在射频模式时，按下进入故障定位，故障指示灯亮，用于探测线缆对地绝缘不良点的定位测试；

      电缆故障定位仪注意事项
      （1）信号接地线尽可能沿线缆路由反向距离远一些放置，一般应在20米左右。
      （2）故障点的绝缘阻值不同，表示指针偏转幅度是不一样的，阻值越�。酱蟆Ｗ柚翟酱螅叫�。
      （3）当遇到地面十分干燥插棒又插不深时，应考虑在插孔处滴些水。
      （4）当被测线缆很长时，为了提高音频信号，可以将对端接地。
