串联谐振变频电源

来源：    更新时间：2020-08-18

串联谐振电源
将380V的三根火线直接与调频电源的“输入”连接。

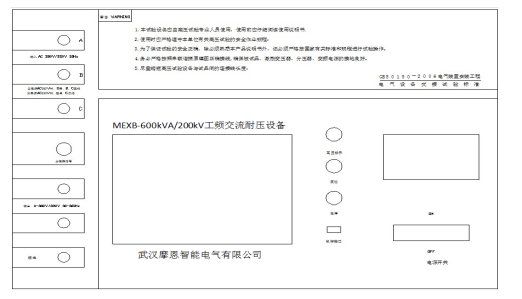

4.1.2.操作面板说明


图1
?电源开关：负责变频电源部分的电源供给。
?高压指示：变频电源启动指示。
?复位：负载失谐、变频源过热以及其它保护动作后的故障复位。
?急停：发生紧急情况的应急中断按键。
?分压器信号：用于接入分压器低压臂，zui大电压100V。
?接地：用于系统安全接地。
?USB接口:用于接入U盘查询资料或接入鼠标代替触摸操作.
?液晶显示器：用于系统各参数、波形、菜单等的显示。
?输入：电源接入,三相 380V±5% 或单相220V±5% 45～65Hz，当电源为380V时，接A,B,C三相,可做额定负载试验；当电源为220V时，接A,C二相,只可做1/2负载试验。
?输出：变频电源输出至激励变压器输入。

串联谐振接通电源
变频电源操作箱在上电后合上“电源开关”，液晶屏点亮显示。
注意：仪器两侧开孔处的风扇在运行则表示表示仪器内部功率器件正常工作。否则表示仪器内部过热或上次试验时没有复位。此时应该切断电源，将仪器置于通风处静置1小时左右，待内部适当降低温度后再启动电源。
当风扇经常性的不启动时，建议立即与厂家联系。
当设备出现不可恢复性故障时，请不要自行拆卸仪器。
