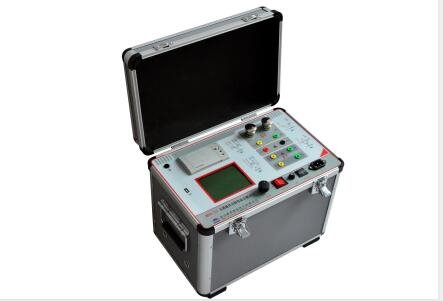

互感器伏安特性测试仪

来源：www.whmoen.com    更新时间：2020-06-28

武汉永利集团提供互感器伏安特性测试仪注意事项、互感器伏安特性测试仪厂家价格、互感器伏安特性测试仪厂家报价，产品选型，技术支持，互感器伏安特性测试仪装置将自动升压并能自动将伏安特性测试曲线描绘出来，省去手动调压、人工记录、描曲线等烦琐劳动。快捷、简单、方便

互感器伏安特性测试仪厂家产品主要性能特点
1.仅需设定测试电压、电流和步长，装置将自动升压并能自动将伏安特性测试曲线描绘出来，省去手动调压、人工记录、描曲线等烦琐劳动。快捷、简单、方便。
2.功能全面，可测试CT/PT伏安特性、变比和极性、10%的误差曲线、角差、比差。
3.可外接升压器扩展输出电压范围。
4.伏安特性试验单机输出电压0-2500V、电流0-20A；采用外接升压器输出电压0-4000V、电流0-1.5A，可做500KV等级1A的互感器伏安特性试验。
5.220V单电源输入，避免了使用380V时的危险。
6.大屏幕液晶显示，测试时直接显示伏安曲线图，直观方便。自带微型打印机，可方便打印测试数据。
7.采用数字键盘，方便数字输入。
8.带有大容量存储器，可存储100组测试数据，掉电不丢失。
9.RS232通信接口，可连接电脑进行试验，测试数据也可上传至电脑编辑保存。

互感器伏安特性测试仪厂家主要技术参数

	输出范围	伏安特性测试参考负载能力	测量准确度
内置升压器	0~2500V（220V电源） 0~20A	1A/2500V 2A/1500V  5A/600V 10A/220V  20A/30V	在二次侧电压≥50V， 二次侧电流 ≥200mA时： 伏安特性准确度：0.5级 变比测量准确度：0.5级
外置升压器	0-4000V/1A	1A/4000V	在二次侧电压≥50V， 二次侧电流≥200mA时： 伏安特性准确度：0.5级 变比测量准确度：0.5级
内置升流器	0---600A	800VA	变比测量精度＜1%
主机工作电源		AC 220V  50 Hz /60Hz（±2 Hz）
工作环境温度		-10°C ～ +50°C
测试仪主机体积		425(L)×300(W)×290(H) mm?
测试仪主机重量		26Kg

互感器伏安特性测试仪厂家基本结构
基本结构由测试仪主机和可选购的外接升压器组成。
测试仪主机由内置升压器、DSP控制电路、采样处理电路、320×240点阵全汉化LCD、40列微型打印机、PC通信接口、主机电源以及测试所需的各种接口等部分组成。
3．面板说明

互感器伏安特性测试仪厂家仪器面板图

（1）PT变比测试二次侧输入端子
（2）CT/PT伏安特性测试电压输出端子
PT变比测试一次电压输出端子
CT变比测试二次电流输入端子
（3）CT变比测试一次侧输出端子
（4）高压输出开关
（5）工作电源开关
（6）数字键盘
（7）面板打印机
（8）RS232通讯口
（9）外部升压器测量的数据口
（10）安全接地端子
（11）液晶屏

互感器伏安特性测试仪厂家系统设置

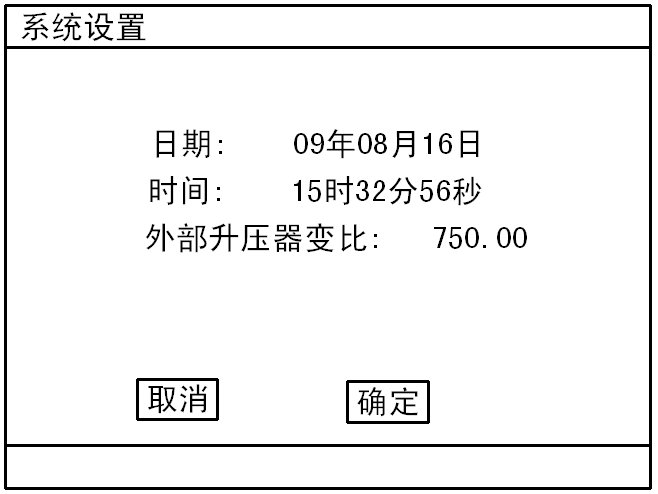

图14 系统设置界面
在主菜单中选择系统设置，则显示上图界面，在该界面中可以修改系统的时间，设置外部升压器变比。
说明：升压器变比的设置方法应根据所使用的升压器参数确定，计算方法：升压器变比=升压器高压侧电压/升压器数据口电压，例如升压器高压电压为3000V，数据口电压为4V，那么对应变比就是750。
