互感器校验台

来源：www.whmoen.com    更新时间：2020-06-28

互感器校验台概述

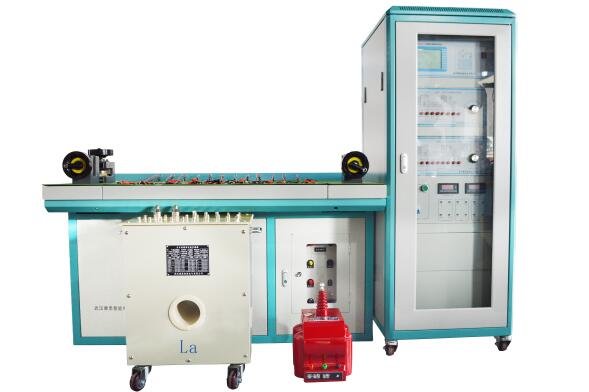

MEHT互感器校验台是我公司为了适应现代互感器校验的快速、准确的特点而开发的新一代互感器检定装置。该装置由极速互感器校验仪、电流负载箱、控制柜、电流互感器专用测试台等几个部分组成。在保持原技术特点的前提下，在电流互感器的快速测量、测试点的快速定位、以及负荷箱、各种变比的互感器覆盖等方面有了很大的提高。



互感器校验台主要特点
(1)该装置细调节采用了程控源技术，使测试点的定位更加快速、准确。
(2)该装置在多只电流互感器测量速度方面有了质的提高，在3-5分钟的
  时间里可测量十二只任何变比的电流互感器。
(3) 该装置配置了1A、5A的标准电流互感器，电流负荷箱配置了1A、5A负载值2.5VA-80VA，电压负载箱配置了100V、100/1.732负载值从1.25VA-158.75VA基本上可满足用户的要求。负载箱在测量时可进行自动切换。
(4) 该装置可进行互感器的规程和非规程的测量，测量时用户可指定对任何百分点的测量

互感器校验台主要技术指标
3．1、装置使用的环境条件
温    度：5C~40C
相对湿度：<80%（25C）
海拨高度：<2500m
电源频率：50Hz 0.5Hz
电源电压：220V5V
3．2、极速互感器校验仪相关参数
1. 测量范围：
同相分量（%）：0.0001~200.0 分辨率：0.0001
正交分量（分）：0.001~999.9 分辨率：0.001
阻抗（）：0.0001~60.0 分辨率：0.0001
导纳（ms）：0.0001~60.0 分辨率：0.0001
2. 基本误差：
同相分量：X=（X×2%+Y×2%2个字）
正交分量：Y=（X×2%+Y×2%5个字）
“X”、“Y”——仪器的显示值
“5个字”——仪器的量化误差
百分表： 1级
3. 工作范围：
电流： （1%-149%）In  （In=5A）
  （5%-149%）In  （In=1A）
4.工作负荷：
电流： To对Tx<0.12 cos=1
5. 极性错误指示
额定工作电流的5%以上，误差超过180%时，应有极性指示。
注意:如果大于额定工作电流的10%以上,仍未出现应有的极性指示,说明软件有故障,请不要再增加电流,以免烧坏仪器.
6. 变比错误指示
额定工作电流的5%以上，误差超过30%而小于180%时，应有变比错误指示。
7. 绝缘和耐压试验及说明：
端子Tx和（）端子相通
K和D端子均与（）端子不通
电源插座对外壳能承受1.5KV，1min耐压
8. 外型尺寸：（L 445×W 330×H 140）mm3
9. 重量：10kg
4． MEHT全自动互感器校验台的控制柜
MEHT全自动互感器校验台的控制柜部分受控于极速互感器校验仪，它根据指令输出一定的电压，使互感器到达预定的工作电流或工作电压。
