互感器校验成套装置概述

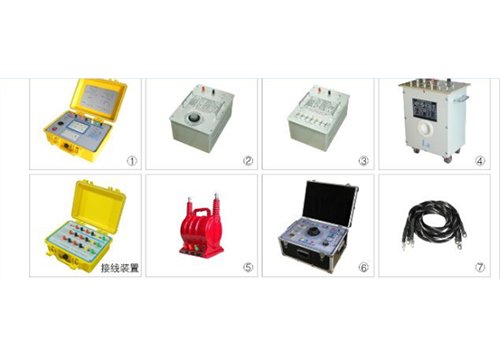

220kV电压互感器现场校验装置主要适用于220kV及以下等级的电容式电压互感器(CVT)、电磁式电压互感器开展现场误差检定。可以检定0.2级及以下精度等级，一次电压为220/kV、110/kV的电压互感器.本装置含互感器现场校验仪，标准互感器、电压负载箱、调压装置、升压器、工频串联谐振升压装置、一次二次测试线等设备组成。使用时携带方便，接线简单，提高了在现场测试的速度。
互感器校验成套装置引用标准规范
GB 1207-2006 电压互感器
DL/T 668-1999 测量用互感器检验装置
JJG 314-2010 测量用电压互感器检定规程
JJG 1021-2007 电力互感器检定规程
JJG169-2010 互感器校验仪检定规程
互感器校验成套装置系统特点
1.220kV电压互感器现场校验系统中标准电压器为充气式，重量轻，便于运输，特别适合现场使用。
2.220kV谐振升压装置输出电压波形好，回路处于工频谐振状态，对工频基波电流呈低电抗，而对其他谐波电流呈高电抗，有优良的滤波性能。
3.系统需要电源容量小，由于回路呈谐振状态，输出容量是所需电源容量的Q倍，品质因数Q值可达20~80。
4.大大的减少了短路电流。当被试品发生击穿，回路电流只有正常工作电流的1/Q，不会加剧对被试品的破坏。
5.本装置整套设备为组合式，体积小，重量轻，特别适合现场使用。
6.调压控制箱设有过流保护功能，过流保护采用拨码整定。在做实验时，先大致计算好所需的zui大电流值，然后拨码盘到所需的计算值，其单位为安培。
7.本装置使用的电抗器采用了连续可调节气隙的方式来方便的可宽范围的调节其电感值，这样，在做工频耐压试验时，对于电容量大于3000PF试品可以不配备电容器，就大大的减少了电容器的配备数，使试验变得极为方便。
四、系统参数
4.1装置使用的环境条件：
温 度：0～40℃
相对湿度：＜80％（25℃）
电源频率：50Hz+0.05 Hz
电源电压：220V+10V
互感器校验成套装置相关参数：
1)测量范围：
同相分量（％）：0.0001～200.0 分辨率：0.0001
正交分量（分）：0.001～999.0 分辨率：0.001
阻 抗 (W)：0.001～59.9 分辨率：0.001
导 纳（ms）：0.001～59.9 分辨率：0.001
2)基本误差：
同相分量： △X=+(X×2％Y×2%+1个字)
正交分量： △Y=+( X×2％Y×2%+1个字)
“X”、“Y”------仪器的量化误差
百分表准确度:1级 分辨率：0.1
测量方式：自动、半自动、手动
规程稳定点:电压20%Un、50%Un、80%Un、100%Un、120%Un
电流1%In(S级)、5%In、20%In、100%In、120%In
3) 工作范围：
电流：10-6－5×10-2 In
电压：10-6－5×10-2 Un
4) 工作负荷：
仪器在标准CT次级产生的负载阻抗≤0.01Ω , cosΦ＝1
仪器在被检CT次级产生的负载阻抗≤0.01Ω ,
cosΦ＝1
仪器在标准PT次级产生的负载（100V）≤0.5 VA, cosΦ＝1
5) 极性错误指示
极性指示电流：额定工作电流的5％
极性指示电压：额定工作电压的5％
6）仪器消耗功率≤20VA
7) 采用工程塑料壳体，坚固耐用；
4.3便携式电压互感器负荷箱
1)操作方式:自动、手动
2）准确度: 3级
3）负荷标称值： 1.25VA、2.5VA、5VA、10VA、20VA、30VA、40VA、50VA、80VA；
4）额定电压：100V、100/V；工作电压范围：（80%～120%）Un；
5）功率因数：cos=0.8；
6）绝缘强度：≥2kV
4.4标准器
220kV标准电压互感器：
一次电压：220/kV
二次电压：100V、100/V；
准确度: 0.05级（100/V）、0.1级（100V）；
绝缘方式：六氟化硫充气式，有气体压力指示设施。
输入、输出和接地端钮采用铜质材料
壳体采用不锈钢壳体，有便于搬运的把手和万向轮，且应结实耐用。
110kV标准电压互感器：
一次电压：110/kV
二次电压：100V、100/V；
准确度: 0.05级（100/V）、0.1级（100V）；
绝缘方式：六氟化硫充气式，有气体压力指示设施。
输入、输出和接地端钮采用铜质材料
壳体采用不锈钢壳体，有便于搬运的把手和万向轮，且应结实耐用。
4.5升压装置
1）220kV工频串联谐振
?调压控制操作箱×1
额定容量：10kVA；
输入电压：0～380V
输出电压：0～420V
调节细度≤0.2V ；
具有：零位启动控制、过流保护、漏电保护、输入电压和输出电压控制、输入电压和输出电流指示、有电和无电指示。
?励磁变压器×1
输入电压： 0～420V
额定容量：10kVA
输入电流： 0～25A
输出电压：0～10kV
输出电流：0.5A
满载时间：15min
?调感电抗器×4
额定电压：40kV
额定电流：0.5A
额定容量：20kVA
满载时间：15min
感抗调节范围：75kΩ～300kΩ
工频耐压：48kV；
谐振试品：0.02μF电容
2）升压器
输入电压：0～420V
输出电压：0～160kV；
变压器容量：≥10kVA
输入电流： 0～25A
输出电流： 0～0.05A
仪表电压：0～120V
绝缘材料：SF6
