    电缆识别仪厂家

    来源：www.whmoen.com    更新时间：2019-12-04

    电缆识别仪厂家简介
      武汉永利集团提供电缆识别仪厂家价格、电缆识别仪厂家报价，产品选型，技术支持，电缆识别仪是我司根据电力行业的需要而研制的一种专用仪器。中试高测电缆识别仪在电力电缆架设、迁移、维护以及故障处理中用来判别一束电缆中欲寻找的一根特定的电缆；具有判别电缆准确（方向及幅度的双重判别）、快速、操作简单、应用范围广等特点。是目前国内同类仪器中技术zui先进、性能zui优越的新型仪器。

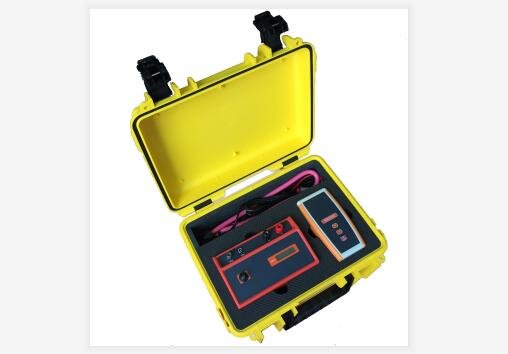

    电缆识别仪厂家
    一、电缆识别仪厂家概述
    1.1  常规用途
    从多根电缆中准确识别出其中某一根目标电缆，是电力电缆工程师和电缆工经常遇到的技术问题。电缆识别仪目的是为了避免误锯带电电缆而引发的严重事故。
    电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误。无论现场工作人员的记忆多么可靠，都不能代替专业仪器的识别。本产品只适用于已停电的电缆的现场识别，严禁将电缆识别仪接入正在运行的电力电缆！
    特别提示：根据本仪器的设计原理，电缆识别仪仅限于目标电缆为停电的电缆。请您在使用前确认目标电缆属于该范围。
    电缆识别关系到人身安全，请确保操作人员严格遵守国家的安全生产、电力安全规程等法规，请严格使用原厂配件，请认真阅读该说明书，并请严格按照说明书中的要求进行操作。
    一律按五项安全规程来操作：适用于电力行业及有可能接触危险电压的各种作业环境。

    1.2  安全事项
    ?本仪器户内、户外均可使用，但应避免雨淋、腐蚀气体、尘埃、高温等场所使用。
    ?使用本仪器前一定要认真阅读本说明书。
    ?仪器的操作者应具备一般电气设备或仪器的使用常识。
    ?本仪表属高精密仪表，应避免剧烈振动。
    ?对本仪器的维修、维护和调试应由专业人员进行。
    ?在测试过程遇到任何不明白的问题时，请立即停止工作，并及时联系本公司技术人员。
    1.3  依据标准

    序号

    标准名称

    1

    GB50150-2006         《电气装置安装工程电气设备交接试验标准》

    2

    GB6587-86《电子测量仪器环境试验总纲》

    3

    DL/T 1253-2013 《电力电缆线路运行规程》

    4

    GB/T6995-2008《电线电缆识别标志方法》

    5

    DL/T 596-2005    《电力设备预防性试验规程》

    6

    GB1094.1-GB1094.6-96  《外壳防护等级》

    MOEORW-9605电缆识别仪依据的相关标准如下表所示：
    序号 标准名称
    1 GB50150-2006         《电气装置安装工程电气设备交接试验标准》
    2 GB6587-86《电子测量仪器环境试验总纲》
    3 DL/T 1253-2013 《电力电缆线路运行规程》
    4 GB/T6995-2008《电线电缆识别标志方法》
    5 DL/T 596-2005    《电力设备预防性试验规程》
    6 GB1094.1-GB1094.6-96  《外壳防护等级》



    二、电缆识别仪厂家产品信息
    2.1  突出优势
    ?手持接收机自动识别并显示结果，确保电缆识别的结果100%准确。轻巧强大，方便携带。
    ?适用于已停电的电缆的现场识别。只要您的目标电缆已停电，就能用本仪器将目标电缆从多根电缆中准确识别出来。
    ?识别时，需要同时使用本仪器的发射机和手持接收机。
    ?发射机采用脉冲电流原理，给电缆线芯注入zui大值为30 A 的脉冲电流信号，该电流在目标电缆周围产生电磁场。
    ?手持接收机通过感应夹钳准确测量到电磁场信号。因电流有方向性，故磁场信号也有方向性。
    2.2  供电方式
    本仪器手持接收机使用2节1.5V AA（5号）干电池。应避免新旧电池混用，定期检查电池电量，长期不使用仪器时，请卸下手持机电池。

    发射机内置大容量锂电池，长期不使用仪器时，建议每隔一个月充电维护一次，以免电池自放电耗尽损坏电池。充电过程中，请关闭发射机。插上专用电源适配器后，用12.6V锂电池专用充电器为内置电池充电。发射机自动控制充电过程，并在电量指示屏中显示剩余电量百分比。



    2.3  发射机示意

    电缆识别仪厂家发射机示意

    2.4  发射机技术参数

    工作电源

    内置12.6V/2.2AH锂电池

    指示

    电池电量指示

    脉冲电压

    500V

    脉冲电流

    zui大30 A （取决于回路电阻的大�。�

    脉冲频率

    10次/分钟

    脉冲宽度

    10 ms

    现场连续工作时间

    >10小时

    显示

    正显液晶显示屏，阳光下可清晰显示

    工作温度

    -25～60℃

    环境湿度

    ≤80%RH，无结露

    储存条件

    -20℃~50℃，≤95％RH, 无结露

    体积

    长180mm×宽110mm×高100mm

    主机净重

    ~1250g（含电池）


    2.5  接收机示意

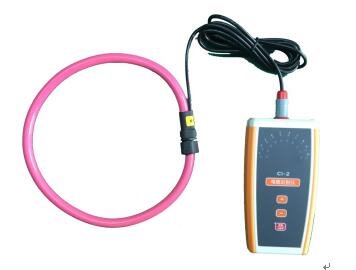

    电缆识别仪厂家接收机

    2.6  接收机技术参数

    工作电源

    2 节1.5 V 、5号碱性电池

    指示

    信号强度显示

    夹钳

    内径? 180mm柔性夹钳

    增益调节

    10级 (-3 dB … 24 dB)

    现场连续工作时间

    >50 小时

    显示

    高亮LED灯，阳光下可清晰显示

    工作温度

    -25～60℃

    环境湿度

    ≤80%RH，无结露

    储存条件

    -20℃~50℃，≤95％RH, 无结露

    体积

    长150mm×宽80mm×高40mm

    主机净重

    ~220g（含电池）


     武汉永利集团提供电缆识别仪厂家价格、电缆识别仪厂家报价，产品选型，技术支持，电缆识别仪是我司根据电力行业的需要而研制的一种专用仪器。中试高测电缆识别仪在电力电缆架设、迁移、维护以及故障处理中用来判别一束电缆中欲寻找的一根特定的电缆；具有判别电缆准确（方向及幅度的双重判别）、快速、操作简单、应用范围广等特点。是目前国内同类仪器中技术zui先进、性能zui优越的新型仪器。
