移动式电缆故障测试系统厂家简介
武汉永利集团提供移动式电缆故障测试系统厂家价格、移动式电缆故障测试系统厂家报价，产品选型，技术支持，移动式电缆故障测试系统是一套综合性的电缆故障探测仪器。能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的精确位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。尤其适用于对各种埋地电缆、架空电缆、电力电缆、市话电缆、通信电缆以及光缆进行测距、寻迹、埋深探测及故障定位。

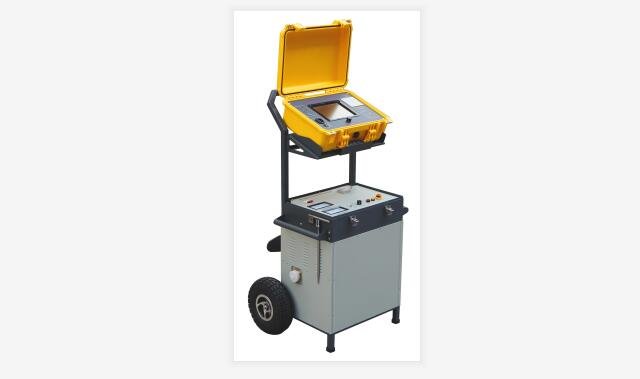

移动式电缆故障测试系统厂家MOEORW-9005D轻型电缆故障定位冲击发生器简介
一、移动式电缆故障测试系统厂家MOEORW-9005D轻型电缆故障定位冲击发生器特点：
1、坚固的一体手推车结构。
2、宽大的车轮（直径25CM），轻小型化的设计，轻松的保证各种路况长距离平稳移动。
3、对各种电压等级电力电缆的低阻、断路、高阻泄漏性、闪络性故障进行快速定位和定点。
4、内藏式高压输出端子，输出为高压硅胶同轴电缆，接线简单，安全可靠。
5、面板显示电压为冲击电容的实际电容电压，能可靠掌握施加电缆的电压。
二、移动式电缆故障测试系统厂家MOEORW-9005D轻型电缆故障定位冲击发生器技术指标：
1、测试方式：多次脉冲法/弧反射法（需多次脉冲单元配合）、电流取样（内置）、直流输出。
2、采样信号种类：多次脉冲法/弧反射法（需多次脉冲单元配合）、电流取样（内置）、低压脉冲。
3、内置直流高压输出：
MOEORW-9005D:0～32KV负极性 zui大输出电流：50mA
4、内置脉冲冲击电容：
MOEORW-9005D:0～35KV 4μF 电容能量2450J焦耳
5、内置球隙冲击放电：弱电控制电磁阀空气气隙，冲击放电周期3—12秒可调，并特别设计消音装置，满足始端电缆故障需要静音的要求。
6、保护：
零电压位置保护：防止误操作，保障人身及被试品安全；
按”断开”键后，通过内设安全装置，将残存电荷快速自动放掉，保证安全。
7、供电电源： 220V±10% 50Hz±1%
8、海拔高度： 1500m以下
9、环境温度： -20℃－40℃
10、相对湿度： ≤70％ (40℃时)
移动式电缆故障测试系统厂家 MOEORW-9005D轻型电缆故障定位冲击发生器操作指南

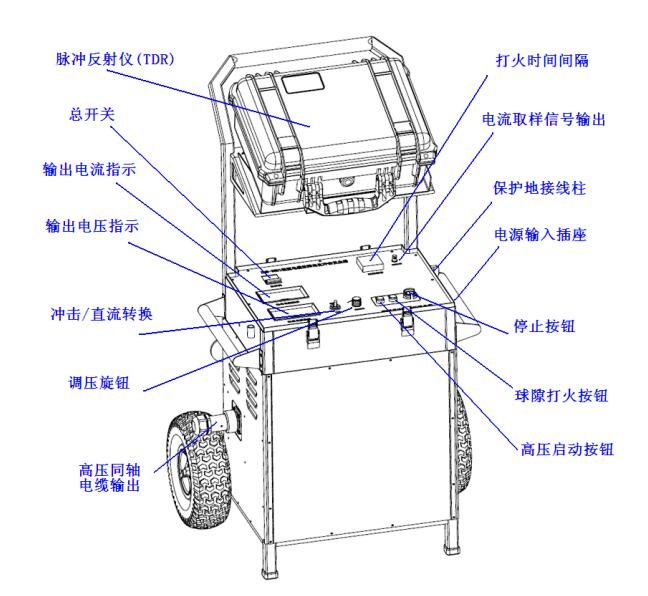

一、移动式电缆故障测试系统厂家MOEORW-9005D轻型电缆故障定位冲击发生器设备介绍图：
二、移动式电缆故障测试系统厂家MOEORW-9005D轻型电缆故障定位冲击发生器操作步骤：
1.确定高压测试设备和被测试电缆处于“高压不带电”状态，按所需要进行的测试方式，依照外部接线图正确连接接线，并复核。
2.如果需要使用脉冲反射仪（TDR），脉冲反射仪（TDR）zui好用自带电池供电。
3.“电流取样” “多次脉冲” “定点”方式时，
4.“冲击/直流”钮子开关置于“冲击” 状态；
5.“直流电流取样” “直流多次脉冲” “直流测试”方式时，
6.“冲击/直流” 钮子开关置于“直流” 状态；
7.打开电源总开关。
8.确认调压旋钮处于零位，停止按钮处于非自锁状态，按启动钮启动设备，可听到设备内部“咕咚”声，设备高压输出接通。
9.“电流取样” “多次脉冲” “定点”方式时，
10.按打火按钮，设备会按所设定时间进行打火球隙吸合。可以听到球隙定期吸合的声音。
11.调压旋钮升至所需电压（第一次连线，升压可略低，逐步升高，但不得超过设备允许zui高电压）。
12.如果处于故障距离测试方式，操作脉冲反射仪（TDR）测试输入的信号，读取故障距离。
13.测试完毕，调压旋钮回零，按停止键停止并自动放电。如有紧急情况，可直接按停止键停止并自动放电。
14.如果需高压测试调整，可重复1—7步骤；如停止测试，关闭电源总开关。
15.人工放电，确认完全放电后，拆除所有接线。
三、移动式电缆故障测试系统厂家警告及注意 ：
1、接线之前一定先用放电棒对故障电缆放电，然后把接地线挂在故障电缆上，确保故障电缆完全放电后再开始接线。接线完毕后，把挂在故障电缆上的接地线取下。
在操作设备之前，必须保证设备可靠接地。接地线的夹钳必须夹在干净的金属材料上，遇见生锈的材料可以用工具将氧化层刮去，然后再接好接地线。
因为高压冲击瞬间电缆地线处电位会升高，所以“设备机壳安全地”尽量离“电缆地”远点，并可靠接地。参照接线图。
2、升压禁止超过电压档位设定电压。
3、处于高压状态时，如供电电源突然断电，必需再次电源供电，打开电源总开关设备内部电容及外部电缆自动放电。禁止再次供电前拆除外部接线。
4、测距取样信号线勿接近高压线、大电流地线，否则会有安全隐患和干扰信号。
5、输出高压硅胶电缆、高压线、地线、电源线严禁强力拉扯、折硬弯，严禁人员、车辆等碾压。
6、设备勿在倾斜状态下使用。如必须在倾斜地面使用，请垫平。
7、双路时间继电器，左侧为球隙吸合时间，一般不做调整（默认350ms）；右侧为打火时间，需停电状态下调整（3—12s）。
移动式电缆故障测试系统厂家MOEORW-9005R多次脉冲处理单元简介
一、移动式电缆故障测试系统厂家MOEORW-9005R多次脉冲处理单元功能简介：
多次脉冲处理单元单元是电缆故障测试仪实现多次脉冲法检测电缆故障的关键设备。是我公司独立开发、研制和生产的具有自主知识产权，独家率先推出并达到世界先进水平的重要科技成果之一。它与智能型多次脉冲法电缆故障测试仪配套后实现多次脉冲法的完整测试。在数万伏的冲击高压条件下，一次冲击高压闪络便能得到多组不同延时的脉冲测试波形，中央处理单元自动从中选择zui理想的zui便于分析的一组类似低压脉冲法的短路故障波形，显示于大屏幕彩色液晶屏幕上。从而实现了电缆故障检测领域中的自适应，实现了无误判、错判的zui高境界。极大地提高了电缆故障测试现场的工作效率。|
移动式电缆故障测试系统厂家MOEORW-9500K电缆故障测试仪技术指标：
●读数分辩率：V/2f(m)，分辨率小于0.5 米。
●测试仪中预置四种电缆电波传播速度。
●采用四套波形处理，使波形的辨别更加容易，测试速度更快、更准确。
●采用双游标自动搜索故障点，自动显示故障点的距离。
●8.4寸触摸屏，显示更直观，操作更方便。
●防掉电波形存储64个。
●配置热敏微型打印机，打印测试报告精度更高。
●可通过COM/USB接口与电脑上传波形，便于进行管理。
●自带电池，现场使用方便。
●体积小、重量轻，进口防水机箱，适应各种恶略环境使用。
●和DMS-3500相比，带增强的硬件波形处理电路。

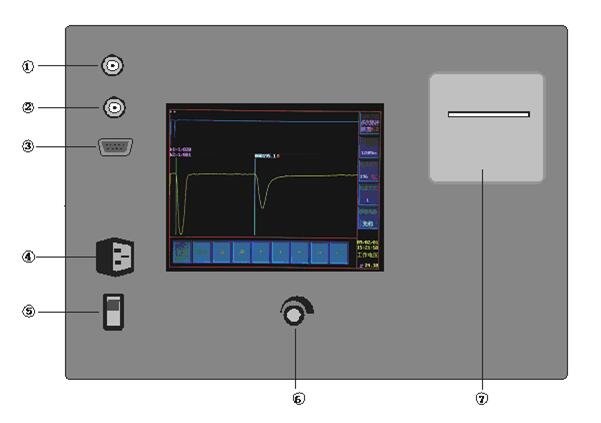

移动式电缆故障测试系统厂家MOEORW-9500K电缆故障测试仪面板结构介绍：
面板布置示意如上图，功能如下：
①Q头输出端子
②Q头输入端子
③与上位机连接通讯接口
④交流电源接口
⑤电源开关
⑥采样时波形幅度调节旋钮
⑦打印机
移动式电缆故障测试系统厂家MOEORW-9500M电缆故障定点仪产品使用注意事项：
1：定点仪属精密仪器，请轻拿、轻放。探头严禁用力冲击、摔打。
2：测量现场尽量避免吵杂。
3：检查电池电压。4节AA（5号电池）一般可以使用20小时（不开LCD背光）或者10小时（打开LCD背光）。当电压低于4V时，请更换电池。
武汉永利集团提供移动式电缆故障测试系统厂家价格、移动式电缆故障测试系统厂家报价，产品选型，技术支持，移动式电缆故障测试系统是一套综合性的电缆故障探测仪器。能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的精确位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。尤其适用于对各种埋地电缆、架空电缆、电力电缆、市话电缆、通信电缆以及光缆进行测距、寻迹、埋深探测及故障定位。
