MOEORW-9800A无线高低压核相仪测试步骤

来源：武汉永利集团更新时间：2018-04-20

MOEORW-9800A无线高低压核相仪测试步骤
1、接线：

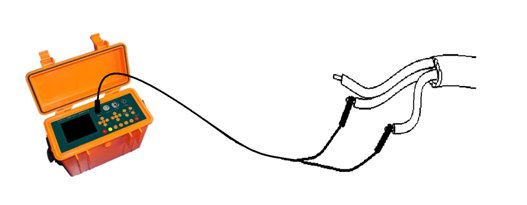

首先用放电棒将电缆各相线对地充分放电；将低压脉冲测试线的插头接主机顶接口板的测距插口，测试线的的两个夹钳接故障相和地（或两故障相），如图3-3-1所示：

图3-3-1 低压脉冲法接线图
2、选择工作模式：

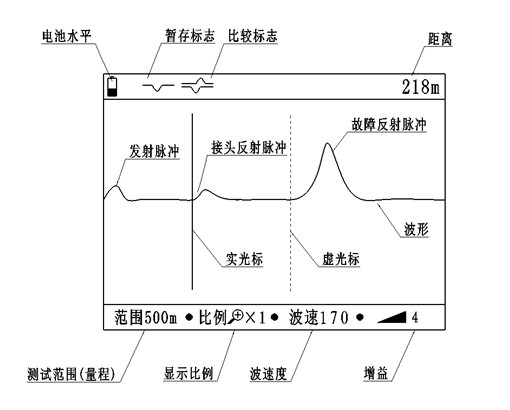

长按开关键打开电源，MOEORW-9800A无线高低压核相仪自动识别接入的测试线类型，进入低压脉冲测距模式，低压脉冲法的显示界面如图3-3-2所示：

图3-3-2 低压脉冲法显示界面

3、选择测试范围：
初始测试时选择的范围应大于电缆全长至少几百米，如：电缆全长为800m，则应选择2km范围，而不应选择1km。若发现可疑点较近，为了得到更高的测距分辨率，可以适当将范围缩小。每改变一次范围，仪器会自动进行一次测试。
4、设定波速：
根据电缆的类型设定合适的波速。
几种常用电力电缆的波速为：
? 交联聚乙烯电缆：波速170m/us
? 油浸纸电缆：波速160m/us
? 聚乙烯全塑电缆：波速201m/us
? 橡胶电缆：波速220m/us
不同生产厂家或不同批次的电缆，即使是相同型号，其波速也会有细微差别，当需要精确测距时，需根据已知的电缆全长校准波速度，参见本节第11条。
5、测试：
按一次测试键，即进行一次脉冲发射，“信号”指示灯闪烁，MOEORW-9800A无线高低压核相仪接收和处理脉冲反射信号，并进行显示。
6、调整增益：
增益是指仪器对信号的放大倍数，调节增益可以改变的波形幅值，一般要调到需要的波形幅值足够大且不失真。
增益调整方法：按测距/声音＋/－键，可以调整信号增益。每改变一次增益，MOEORW-9800A无线高低压核相仪自动进行一次测试。
7、光标定位：

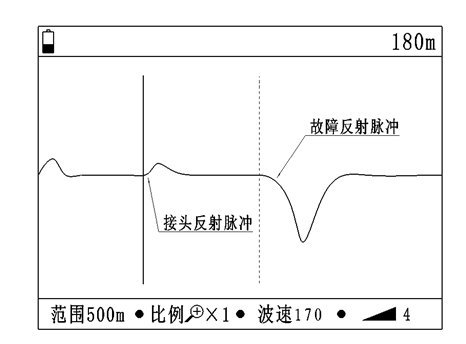

反射脉冲波形的起始位置是故障位置。将光标移动到脉冲波形开始有明显变化的位置（如图3.4.2虚光标位置），屏幕右上角显示的距离就是故障距离。
注意：光标在其他位置时，显示的距离没有意义。
自动定位方法：按定位/确认键，MOEORW-9800A无线高低压核相仪进行自动光标定位。如果自动定位没有得到正确结果，应进行人工定标。

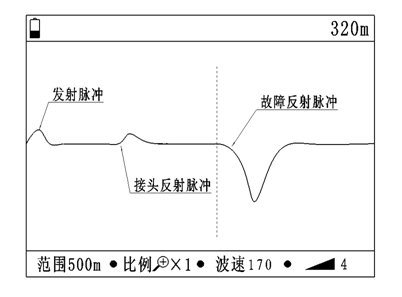

手动光标定位方法：按和键，可以左右移动光标。图3-3-3为一个典型的低阻短路故障波形，虚线光标位置即为故障点距离：320m。因为波形向下，故判断为短路故障；若波形向上，则为断线故障。

图3-3-3典型的低阻短路故障波形定位
8、波形缩放：
如果需要精细观察，从而得到更高的测距分辨率，可以将波形进行水平缩放。
波形缩放方法：按键将波形放大；按键将波形缩小。
在波形放大状态，无法进行自动定位。
9、波形暂存和比较：
通过比较电缆故障线对和完好线对的波形，可以更容易识别故障点。

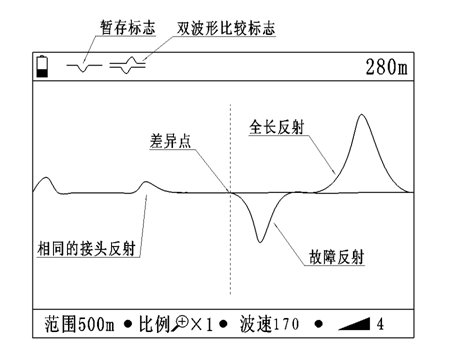

波形比较方法：首先测试得到故障线对波形，按暂存键，将当前波形在MOEORW-9800A无线高低压核相仪内存中暂存，屏幕左上角显示暂存标志。然后在条件不变的情况下测试一条完好线对的波形，按比较键，屏幕上将同时显示两条波形，屏幕上部显示双波形比较标志。通过比较两波形的异同，可以帮助寻找故障点。如图3-3-4所示：

图3-3-4波形比较
10、相对距离测量：
若需得到故障点和参照点（如电缆接头）的相对距离，操作如下：
ME-9800 远程服务电力电缆故障测试系统开机后默认实光标在零距离位置；调整虚光标将其移动到参照点；按光标切换键，实光标和虚光标的位置互换，现在实光标位于参照点，虚光标位于零距离；调整虚光标移动到故障点，显示的距离值即为两者之间的相对距离，如图3-3-5所示。

图3-3-5 相对距离测量

11、波速度校准：
根据已知的电缆全长，可以精确校准波速度。
用一段已知长度的同类型电缆，测量其对端开路和短路波形并比较，将虚光标移动到波形明显分叉处，调整波速使得长度测量值和已知长度相同，则此时的波速为本条电缆的实际波速。

12、波形存储和查看：
ME-9800 远程服务电力电缆故障测试系统内置2GB的SD卡进行波形存储。
按存储键将在SD卡中存储当前测试的波形，按调出键后，屏幕显示zui后一次存储的波形，用上和下键可以选择显示其他波形，按测试键可以退出波形查看状态。

13、远程服务：
MOEORW-9800A无线高低压核相仪通过蓝牙和平板电脑联机，在后台软件的支持下，计算机能够完全控制仪器进行任何操作，并能将仪器内置SD卡中存储的波形数据导入，在后台软件的支持下可以进行存档、分析和打印。
需要时能通过3G、GPRS等上网方式和MOEORW-9800A无线高低压核相仪生产方的技术服务计算机连线，由厂方技术人员遥控仪器，协助用户进行测试。
联机和远程服务的详细说明，请参照平板电脑联机测试软件的帮助文件。
