      ME-2132电缆寻迹故障定位仪工作原理

      来源：武汉永利集团    更新时间：2018-04-20

      ME-2132电缆寻迹故障定位仪工作原理
         （一）寻迹原理（zui大信号法）

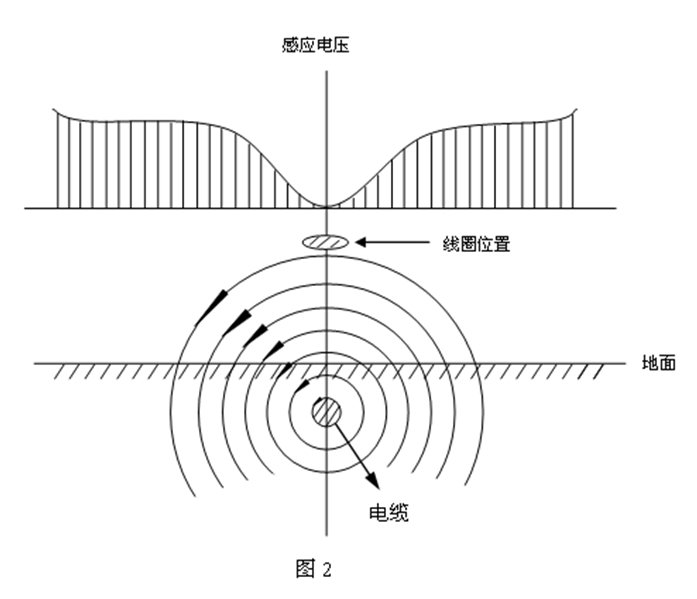

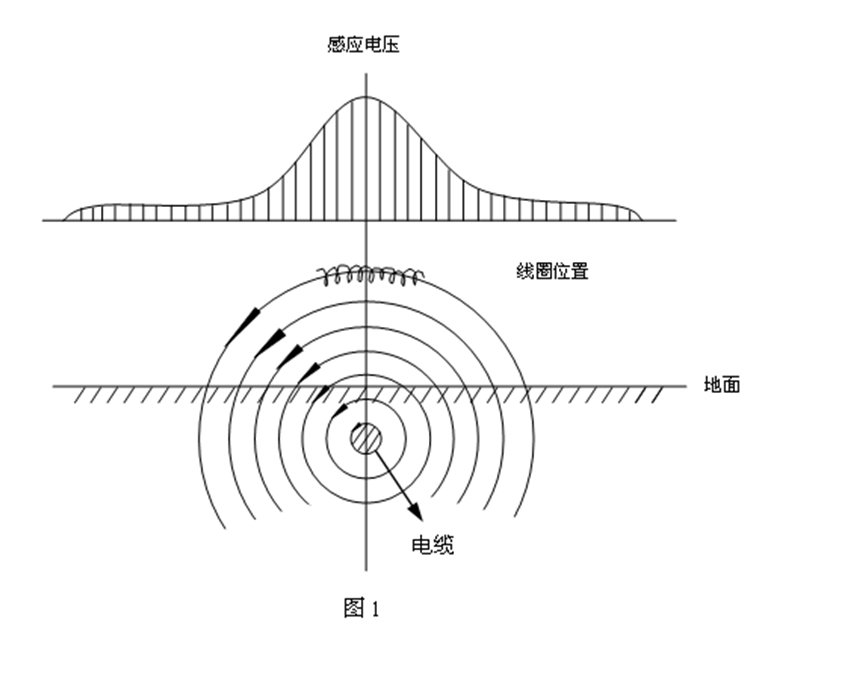

          我们知道，当交流电流在导体中流过时，将会在导体周围产生交变的磁�。⑶腋么懦〉拇帕ο叨际且愿玫继逦岬�。此时如果将一电磁线圈放入该磁场中，线圈的两端就会产生感应电压。移动感应线圈，当线圈的方向与磁力线方向相同时，线圈两端产生的感应电压将会zui大。也就是说，当线圈方向与导体方向垂直时，感应电压zui大（图1所示）；当线圈方向与导体方向平行时，感应电压zui�。ㄍ�2所示）。由此我们就得到了“zui大信号法”来探寻埋地电缆的轨迹，利用接收线圈的45°法则可以测出地下线缆的埋深。


      （二）定位原理
      差分电位法

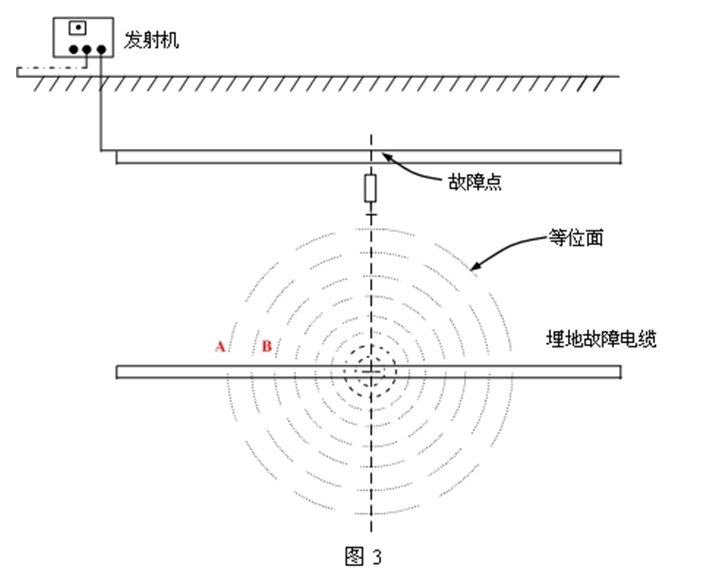

          如果一埋地电缆发生接地故障，我们可以利用电位差法找出故障点。方法是在故障电缆的测试点与地之间加上测试电压，那么在电缆的入地点周围将会形成以入地点为同心的分布电场。该电场中半径相同的任意点之间不存在电位差，但半径不同的任意两点间却存在电位差（如图中A、B两点），而且当两点间距固定时，两点离中心越近电位差越强。
          利用这一特点，我们就可以移动A、B两点逐渐向中心点逼近。当故障点恰好位于A、B两点中间时，电位差变为零。如果继续移动越过故障点时，电位差极性将会反相，如此来回移动就可准确判断出接地点。
