    MEJB-802三相继电保护测试仪阻抗继电器校验

    来源：武汉永利集团    更新时间：2018-04-17

    MEJB-802三相继电保护测试仪阻抗继电器校验
    （1） 阻抗继电器灵敏角和整定阻抗的测量
    在功率、阻抗试验中，设定Ia为5A(或1A)，Uab为0.7倍整定阻抗对应的电压，加减电压相位角（可用自动试验方式）,测出动作区两边的边界角φ1、φ2，则灵敏角φLM＝?（φ1＋φ2）。
    将相角设为φLM，从高至低改变电压至继电器动作，得出动作电压UDZ，根据ZSET＝UDZ／Ｉ，计算整定阻抗ZSET。
    （2） 精工电流曲线的测量
    固定电压与电流之间的角度为φLM，逐次改变电流Iab，在每一电流时加减电压Uab（可用自动方式），测出动作值，作出精工电流曲线 Z=f(I) 。
    （3） “鸟啄”现象

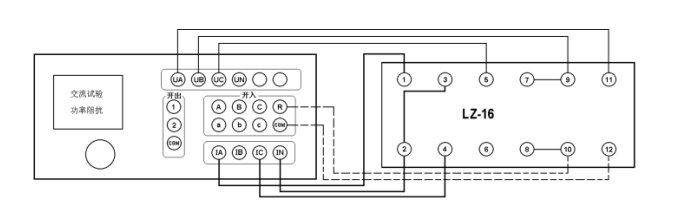

    电流回路开路，设置Uab初值和步长均为额定电压，电压由额定突降至零，继电器触点不应有闭合现象。接线如下图所示：
