    MOEORW-9898N多功能无线远程核相仪

    参考标准：《GB13398-2008,DL/T971-2005技术规范》
    产品别称：多功能无线远程核相仪、远程无线高压核相仪、高压无线核相器、核相仪、核相装置、无线核相器、高压核相器、远程核相仪、无线核相仪、高压核相仪
    产品特性：
    ※实现超远距离核相、近距离普通、地下室核相、矿井下核相，授时精度小于20nS;
    ※当感应到电场信号即可完成核相，无需直接接触高压导线，安全快速；
    ※主机采用3.5寸真彩液晶屏，可以同屏显示相位、频率、相序及核相结果；
    产品品牌：泛克斯特
    24小时服务热线：159-9741-2136

    售前咨询：027-87669508

    MOEORW-9898N多功能无线远程核相仪简介
    MOEORW-9898N多功能无线远程核相仪是同时具备超远距离核相和普通近距离核相功能，具有卫星精准授时功能，实现远距离核相、近距离普通、地下室核相、矿井下核相，授时精度小于20nS，可以同时接收六种卫星授时系统的GNSS信号，并且实现联合授时，确�：讼嗑�。普通核相距离200米（在空旷场所），卫星核相距离5000米。本核相仪既可以高压线路，还可以在高压开关柜（中置柜、环网柜等）进行核相，突破传统核相器电压等级限制问题，可以在极低电压线路中核相，完全实现从10V～500kV电压自动核相，操作简易，省时快捷。同时还具有测试相位、频率、相序、变压器组别判断等功能，以及验电及电压等级显示功能。当线路电压超过110kV，必须使用非接触核相，核相时将探测器的金属探钩逐渐靠近导线，当感应到电场信号即可完成核相，无需直接接触高压导线，安全快速。用于环网柜核相时，探测器必须使用探针及环网柜测试线。

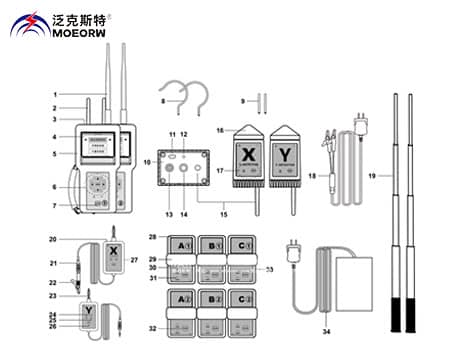

    MOEORW-9898N多功能无线远程核相仪由主机、X探测器,Y探测器、伸缩绝缘杆、监测软件等组成，主机采用3.5寸真彩液晶屏，可以同屏显示相位、频率、相序及核相结果；向量图指示、相位指示，清晰直观；具有“X信号正常、Y信号正常、同相、异相”等语音提示功能，使测试更简单轻松。

    MOEORW-9898N多功能无线远程核相仪安全事项
    核相作业应在晴好天气下进行。核相作业时，操作人员应戴绝缘手套，人身与带电体的安全距离及绝缘杆有效绝缘长度要求。详见下表：
    人身与带电体的安全距离

    电压等级

    10kV

    35kV

    66kV

    110kV

    220kV

    330kV

    500kV

    安全距离

    0.4m

    0.6m

    0.7m

    1.0m

    1.8m

    2.2m

    3.4m


    带电作业时绝缘杆的zui小有效绝缘长度

    电压等级

    10kV

    35kV

    66kV

    110kV

    220kV

    330kV

    500kV

    zui小有效绝缘长度

    0.7m

    0.9m

    1.0m

    1.3m

    2.1m

    3.1m

    4.0m

    MOEORW-9898N多功能无线远程核相仪技术规格

    功   能

    无线高压卫星核相、频率、相位、相序、验电测试，高压开关柜（中置柜、环网柜等核相）

    核相模式

    卫星远程核相模式、近距离普通核相模式

    电   源

    主 机：3.7V,2600mAh充电锂电池

    探测器: 3.7V,1000mAh充电锂电池

    核相方式

    接触式核相：≤110kV线路时

    非接触式核相：≥10kV并且≤110kV显示时，可以在线缆绝缘皮上进行核相；当线路电压＞110kV时，必须采用非接触核相。

    核相电压

    AC 10V～500kV

    卫星核相距离

    5000m

    普通核相距离

    200m

    相别定性

    同相:－20°～20°；异相: 100°～140°和220°～260°

    量   程

    测试相位：0°～360°

    测试频率：45.0Hz～65.0Hz

    精   度

    相位：≤±10°

    频率：≤±2Hz

    分辩率

    相位：1° 频率：0.1Hz

    LCD尺寸

    3.5寸真彩屏；显示域：71mm×53mm

    验电指示

    “嘟--嘟--嘟”蜂鸣声

    电压显示

    显示电压等级

    卫星授时精度

    小于20nS

    搜星指示

    搜索卫星时动态显示“----”符号

    搜星时间

    首次搜星时间约2分钟，搜星成功后第二次开机搜星时间约15秒，后续热启动约1秒。

    无卫星持续时间

    搜星成功后，到无卫星信号尝试继续核相，可持续1小时，完全满足地下室核相、电房室内核相等

    自动切换

    授时模式

    根据卫星信号强弱，自动切换卫星接收核相与授时核相，无需选择卫星模式还是授时模式。

    显示速率

    2次/秒

    数据存储

    200组(掉电不会丢失数据)

    自动关机

    普通核相模式开机约15分钟无操作自动关机

    卫星远程核相模式开机约45分钟无操作自动关机

    电池电压

    主机电池4格电量显示，当只有1格或0格时，请充电；探测器当指示灯快速闪烁时，表示电池电压低请充电。

    额定电流

    探测器：30mA max；主机：150mA max

    仪表质量

    仪器：约950g(含电池)；包装及绝缘杆的总质量：约3.0kg

    仪器尺寸

    主机195mm×100mm×45mm；探测器130mm×65mm×45mm

    绝缘杆长度

    约4500mm

    绝缘试验

    绝缘杆拉伸后两端：AC 220kV/rms

    主机、探测器：AC3700V/rms(外露金属与塑料外壳间)

    外界干扰

    无特强电磁�。晃�433MHz 、315MHz同频干扰

    工作温湿度

    -10℃～40℃；80%RH以下

    存放温湿度

    -10℃～60℃；70%RH以下

    适合安规

    GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T 971-2017》要求
