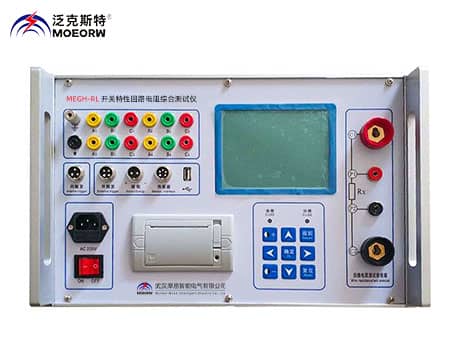

    MEGH-RL开关特性回路电阻综合测试仪

    执行标准: 《高压交流断路器》GB1984-2003
    产品别名：断路器动特性分析仪、断路器开关特性分析仪、断路器开关分析仪、开关特性回路电阻综合测试仪
    产品特性：
    ※解决现场高低压开关开关机械特性试验和电气试验的需要;
    ※适用于国内外生产的所有型号金属触头的SF6开关、GIS组合电器、真空开关、油开关和柱上开关，接触器等;
    ※可根据用户需求来定制产品；
    产品品牌：泛克斯特
    24小时服务热线：159-9741-2136

    售前咨询：027-87669508

    开关特性回路电阻综合测试仪

    概述
     MEGH-RL开关特性回路电阻综合测试仪 是为了解决现场高低压开关开关机械特性试验和电气试验的需要。开关机械特性试验、开关的回路电阻测试试验和开关的分合闸动作电压试验是高低压开关zui重要的三大试验。开关特性回路电阻综合测试仪是一台仪器具备三台仪器的功能，可大大减轻现场工作人员的劳动强度，只需要带两件仪表箱就可以满足要求。三台仪器共用一个液晶显示屏、打印机和按键。整机设计抗干扰能力强，测试数据准确，可靠性高。具备U盘数据转存功能，RS232数据联机功能（选配）和无线蓝牙功能（选配）。

     开关特性回路电阻综合测试仪性能特点
     1性  能
    ● 时   间: 12个断口的固有分、合闸时间，同相同期、相间同期。
    ● 重 合闸: 每断口合－分，分－合,分-合-分；金短时间、无电流间隔时间值。
    ●过渡电阻：6路合闸电阻测试，包括合闸过渡电阻的投切时间、投切波形和阻值大小。（可�。�
    ● 弹   跳: 每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形；每断口的分闸反弹幅值。
    ● 速   度: 刚分、刚合速度，zui大速度，时间－行程特性曲线。
    ● 行   程: 总行程，开距，超程，过冲行程，反弹幅值。
    ● 电   流: 分、合闸线圈的分、合闸电流值、电阻值、电流波形图。
    ● 动作电压: 机内提供DC0～270V／30A数字可调断路器动作电源，自动完成断路器的高低压动作试验，测量打印断路器的动作电压值。
    ● 回路电阻：测试开关的回路电阻和接触电阻功能。
    2特  点
    ◆ 开关特性回路电阻综合测试仪 采用工控机架构，适用于国内外生产的所有型号金属触头的SF6开关、GIS组合电器、真空开关、油开关和柱上开关，接触器等。
    ◆ 传感器：加速度测速传感器、旋转测速传感器、直线行程传感器和触点传感器，安装极为方便，简捷。
    ◆ 触发方式：内触发、外触发（合闸2根，分闸2根）、传感器触发和手动触发。手动触发可以对手动分合的断路器（无分合闸线圈）进行特性试验，如电杆柱上的手动分合开关。传感器触发主要用于开关厂等特殊要求的地方。
    ◆ 储能输出：仪器可提供直流可调储能电源，一次性接好线后无须倒线就可以随时控制电机储能。
    ◆ 主机大屏幕、直透式、宽温带背光液晶，对比度电子调节。完善的全中文菜单提示操作，开关动作一次，显示所有数据及波形图谱。
    ◆ 主机可存储1000组现场分、合闸试验结果，机内实时时钟，便于存档保存试验日期、时间；USB接口用于数据转移和程序升级。
    ◆ 开关特性回路电阻综合测试仪具有强大的数据分析功能，能对断路器机械特性的各项指标参数进行有效分析。 内置快速微型打印机，打印所有数据及图谱。
    开关特性回路电阻综合测试仪产品技术参数
     1开关特性回路电阻综合测试仪使用环境
        输入电源  220V±10%  50Hz±10%      大气压力   86～106kPa
        温     度  -20～45℃                湿     度   ≤80%RH
    2开关特性回路电阻综合测试仪安全性能
        绝缘电阻  ＞2.0MΩ
        介电强度  电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。
    3 开关特性回路电阻综合测试仪基本参数
    开关机械特性测试参数：
    ◆时    间： 量程 0-64000.0ms  分辨率0.1ms  误差≤ 0.1％rdg±0.1ms
    ◆速    度： 量程 0-20.00m/s  分辨率 0.01m/s 误差≤1％rdg±0.01m/s
    ◆行    程： 量程 0-1000.0 mm
    ◆线圈电流： 量程 30.00A     分辨率 0.01A


    量  程

    分辨率

    误  差

    真空断路器

    50.0mm



    0.1mm



    ≤1％rdg±0.1mm

    SF6断路器

    300.0mm

    油断路器

    1000.0mm



    开关特性回路电阻综合测试仪开关电气测试参数：
     开关动作电压试验：
    输出电压：DC0-270V 可调
    瞬时zui大电流：30A
    电压档位：1V、3V、5V、10V
    测试精度：0.5%rdg±1V
    可以全自动低电压一键操作，并自动记录打�。豢墒侄偷缪故匝�。

    2、开关回路电阻试验：
    ◆输出电流：≥DC100A  （DC200A可�。�
    ◆电流档位：DC50、DC100A两档
    ◆测试时长：5S、15S、60S、360S可选。
    ◆测量电阻范围：0-3000.00μΩ  误差≤0.2%rdg±1μΩ
    ◆尺寸重量： 400mm(L)×250mm(W)×360mm(H)     15kg
