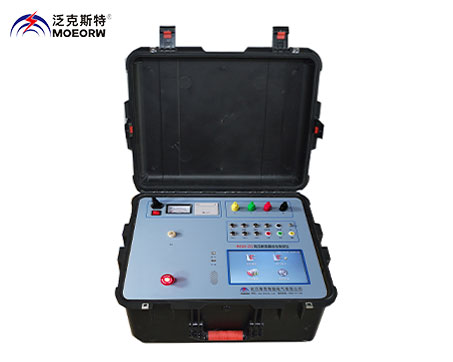

    MEGK-ZQ 高压断路器综合测试仪

    执行标准:GB1984-2003、DL/T846.3-2004、DL_T 596-2021、GB50150-2016、DL/T 846.3-2017、DL/T 474.1-2018
    产品别名:高压断路器综合测试设备、高压断路器测试装置、高压开关特性测试仪
    产品特性:
    测试项目可自由选择,仪器智能排序,杜绝重复无效测量;
    提供 10kV 高压断路器专用航插接口,实现合分闸及储能线圈接线的快速、安全、可靠,杜绝因接线而引发的安全隐患;
    可根据用户需求来定制产品;
    产品品牌:泛克斯特
    24小时服务热线:159-9741-2136

    售前咨询:027-87669508

    MEGK-ZQ 高压断路器综合测试仪

    随着时代的发展,稳定可靠的电力供应已经是社会进步的必要条件,而在其中肩负着控制和保护作用的高压断路器也就显得格外重要。

    所以在电气设备的交接试验与电力设备的预防性试验中,高压断路器性能的测量与判定都是必不可少的部分。

    然而,高压断路器的现场试验由于客观需要,其待测设备数量多且检测项目杂,导致需要携带较多种类检测设备,测试过程中普遍存在重复接线,不仅加重工作人员的工作强度,而且严重影响工作效率,甚至存在一定的安全隐患。

    我司为解决上述问题,研制了这款断路器综合试验测试仪。

    其高度集成了多种传统的单一种类检测设备,通过将多年的现场试验经验与先进的数据算法相结合,显著减少了重复接线,优化了测试流程,提高了工作效率。

    同时配合专门为其开发的 APP,实现无接触式操作,使测试更安全,存储更高效,操作更便捷。

    执行标准

    GB50150-2016《电气装置安装工程电气设备交接试验标准》

    DL_T 596-2021《电力设备预防性试验规程》

    DL/T 846.3-2017《高电压测试设备通用技术条件 第 3 部分:高压开关综合特性测试仪》

    DL/T 845.4-2019《电阻测量装置通用技术条件 第 4 部分:回路电阻测试仪》

    DL/T 845.3-2019《电阻测量装置通用技术条件 第 3 部分:直流电阻测试仪》

    DL/T 848.2-2018《高压试验装置通用技术条件 第 2 部分:工频高压试验装置》

    DL/T 474.4-2018《现场绝缘试验实施导则 交流耐压试验》

    DL/T 474.1-2018《现场绝缘试验实施导则 绝缘电阻、吸收比和极化指数试验》

    性能特征

    适用于国内外主流型号的 10kV 金属触头的高压断路器,并配备直线行程传感器和增量旋转传感器。

    其中增量旋转传感器安装可实现无方向安装,配以通用的梅花接口,使安装更加简单稳定。

    提供 10kV 高压断路器专用航插接口,实现合分闸及储能线圈接线的快速、安全、可靠,杜绝因接线而引发的安全隐患。

    采用 10.1 英寸电阻式彩色触摸屏,全中文菜单显示,真人语音播报,支持平板无线连接控制,可生成特定格式 Word 测试报告,方便数据存储打印。

    低压测试项目包括断路器机械特性测试、直流电阻测试、回路电阻测试、绝缘电阻测试和交流升压测试、低电压动作电压测试以及储能电机储能。

    测试项目可自由选择,仪器智能排序,杜绝重复无效测量。

    高低压接线端布局合理,高压测试配备专用的绝缘测试接头,绝缘密闭性更好。

    面板设有机械式电压指针,与屏幕内的数字指针相匹配,使高压输出状态显示更加准确、直观和可靠。

    仪器zui大支持 999 组测试数据存储,测试参数断电不丢失,机械特性试验可生成时间-位移图谱和动态电流示意图谱,速度数据可进行测后再次分析。

    提供 U 盘存储接口,方便数据保存。

    提供 USB 通讯接口,可实现二次编程控制。


    技术参数

    使用环境

    输入电源:220V±10%,50Hz±10%      大气压力:86~106kpa

    温    度:-10~40                湿    度:80%RH

    安全性能

    绝缘电阻:>2MΩ

    介电强度:电源对机壳工频 1.5KV 耐压 1 分钟,无闪络与飞弧

    基本参数:

    回路电阻测试参数表(2)

    量程

    分辨率

    误差

    功率

    工作方式

    0-50mΩ

    0.1μΩ

    ±0.5%±2个字

    1000W

    连续测量

    直流电阻测试参数表(3)

    量程

    分辨率

    误差

    测试电流

    5mΩ-20kΩ

    0.1μΩ

    ±0.2%±2个字

    ≤1A

    绝缘电阻测试参数表(4)

    阻值测量范围

    0-10TΩ ±5%±2个字

    阻值分段1

    ±5%rdg.±5%dgt.

    阻值分段2

    ±20%rdg.±5%dgt.

    阻值分段3 只显示不保证准确性

    输出

    电压

    100V

    0MΩ-10GΩ

    10GΩ-100GΩ

    100GΩ-200GΩ

    250V

    0MΩ-25GΩ

    25GΩ-250GΩ

    250GΩ-500GΩ

    500V

    0MΩ-50GΩ

    50GΩ-500GΩ

    500GΩ-1.00GTΩ

    1000V

    0MΩ-100GΩ

    100GΩ-1.00TΩ

    1.00TΩ-2.00GTΩ

    2500V

    0MΩ-250GΩ

    250GΩ-2.50TΩ

    2.50TΩ-5.00GTΩ

    5000V

    0MΩ-500GΩ

    500GΩ-5.00TΩ

    5.00TΩ-10.0GTΩ

    输出电流

    5mA

    交流升压测试参数表(5)

    输出电压

    0-40000V

    漏电流报警

    10mA

    装置容量

    0.4kVA

    输出波形

    正弦波

    测试时间范围

    1-120s
