        电能表校验台

        来源：www.whmoen.com    更新时间：2021-04-06

        电能表校验台

        功能特点

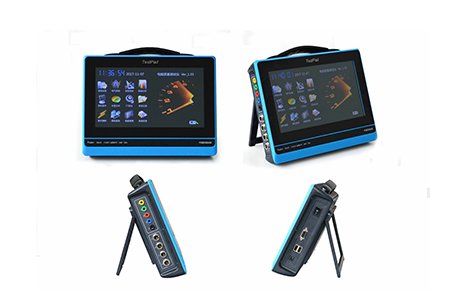

        电能表校验台
        1、多通道测量：4个电压通道、4个电流通道同时测量。
        2、电气参数测量：可同时测量电压幅值、电流幅值、相位、频率、有功功率、无功功率、功率因数等参数；
        3、可测量2-64次的电压谐波和电流谐波含量；
        4、可测量总谐波畸变率；
        5、可测量并短时闪变（PST）、长时闪变（PLT）、电压波动；
        6、可测量正序电压、负序电压、零序电压、电压不平衡度；
        7、可测量正序电流、负序电流、零序电流、电流不平衡度；
        8、暂态参量测量功能，具备电压骤升骤降事件记录功能，同时自动启动录波功能，将所发生事件的发生时间和前后五个周波的实际波形记录下来；
        9、具有示波功能，可以实时波形显示电压电流大小和畸变情况，并可以在仪器上对电压电流波形进行缩放；
        10、六角图显示功能，可进行计量回路和保护装置回路的矢量分析，进行计量装置错接线检查；在三相三线接线方式时，可自动判断48种接线方式；追补电量自动计算功能，方便使用人员对接线有问题的用户计算追补电量。
        11、选配大钳表可以进行低压电流互感器的变比和角差测量；
        12、谐波含量可以柱状图的形式显示，视觉效果良好；
        13、内置大容量数据存储器，（存储间隔1秒－1000分钟可�。┌�1分钟的时间间隔可连续存储18个月以上；
        14、10寸大屏幕彩色液晶屏显示器1280×800；
        15、电容屏触摸操作，与平板电脑和智能手机操作近似，简便易学；
        16、支持鼠标操作，适应不同习惯的操作人员；
        17、谐波测量时可按国标自动判别各次谐波含量是否超标并给出提示，一目了然；
        18、谐波含有率国标查询功能，可对国标允许值进行查询；
        19、具有42.5Hz-69Hz的频率测量范围，能够对50、60电力系统进行测量。
        20、电能表校验台数据可以存储U盘，以便历史查询。
        21、可配备专用数据分析管理软件，对测试结果进行分析、处理，可掌握被测点的电能质量和负荷周期性变化情况，对电力工作人员了解用户电能质量，采取相应处理措施，有着不可替代的作用；
        22、分析软件可按照国标要求生成专业的电能质量分析报表；
        23、仪器尺寸小、重量轻、携带方便；
        24、内置高性能锂离子电池，自动进入省电模式，可使电能表校验台仪器在无外接电源的情况下持续工作10小时以上，方便现场测试；


        电能表校验台技术指标

        项目

        参数

        测量通道数

        四通道电压、四通道电流

        测量范围

        电压

        0-900V

        电流

        小钳表：口径8mm，0-5A-25A(标配)
        中号钳表：口径50mm，10-100-500A(选配)
        大号钳表：口径125×50mm，40-400-2000A(选配)

        相角

        0.000－359.999°

        频率

        42.5－69Hz

        分辨率

        电压

        0.001V

        电流

        0.0001A

        相角

        0.001°

        功率

        有功0.01W、无功0.01Var

        频率

        0.0001Hz

        电压有效值精度

        ≤0.1%

        电流有效值偏差

        ≤0.3%

        相角误差

        ≤0.1°

        功率偏差

        ≤0.5%

        频率测量精度

        ≤0.01Hz

        谐波测量次数

        2－64次

        电压谐波偏差

        谐波大于1%标称值时：≤1%读数
        谐波小于1%标称值时：≤0.05%标称电压值

        电流谐波偏差

        谐波大于3%标称值时：≤1%读数+CT精度
        谐波小于3%标称值时：≤0.05%电流量程

        电压不平衡度精度

        ≤0.2%

        电流不平衡度精度

        ≤0.5%

        短闪变测量时间

        10分钟

        长闪变测量时间

        2小时

        闪变测量偏差

        ≤5%

        显示屏

        1280×800、彩色宽温液晶屏

        充电电源

        AC220V±15%
        频率 45Hz-65Hz

        电池工作时间

        ≥8小时

        功耗

        ＜4VA

        绝缘

        电压、电流输入端对机壳的绝缘电阻≥100MΩ。
        工作电源输入端对外壳之间承受工频1.5kV（有效值），历时1分钟实验。

        环境温度

        -20℃～50℃

        相对湿度

        0-95% 无冷凝

        外观尺寸

        280mm×210mm×58mm（长×宽×高）

        重量

        2 kg
