      单相继电保护校验仪

      来源：www.whmoen.com    更新时间：2020-09-18

      单相继电保护校验仪

      概述
      MEJB-VH 单相继电保护校验仪适用于高低压供电系统继电保护装置的调整与试验。能完成各种常用继电器的校验、二次回路检验、检查互感器特性、检定断路器跳闸机构动作值以及对断路器的分合闸时间测量等。具有指示仪表精度高、功能全、性能稳定、操作简便、移动灵活等特点。

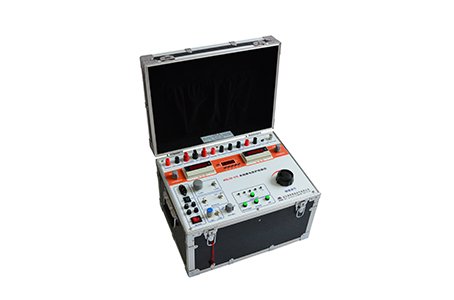

      单相继电保护校验仪

      单相继电保护校验仪输出功能与主要技术数据
      1、直流电压输出：0—350（V）连续可调，输出容量：960VA
      2、交流电压输出：0—380（V）连续可调，输出容量：400VA
      3、交流电压输出，回路电流指示
      zui高输出电压为240V；当回路中电流等于5A时，输出时间不应大于3
      分钟。
      4、直流电流输出：0—10A连续可调，输出容量80VA
      5、交流电流输出：0—10A(开口电压40V) 、  0—100A(开口电压14V)
      容量1000VA、zui大输出时间应≤35秒
      6、交流短路电压模拟输出：
      输出电压≤120V，电压降范围15~80%（可用于低压继电器动作时间测试）。
      7、直流电压选择输出（可用于静态继电器的操作电源）
      输出电压：24V、48V、110V、220V，输出电流均为0.4A。
      8、继电器各种接点动作时间测试
      延时闭合的动合（�？┐サ�
      延时闭合的动断（常闭）触点
      延时断开的动合（�？┐サ�
      延时断开和动断（常闭）触点
      D  继电器动作值检定
      9、仪器的过载保护
      交直流电压：5A过载保护
      直流电流：10A过载保护
      直流电压源：1A过载保护
      整机：6A过载保护
      10、其它
      输入电源：220V±10%，50Hz
      环境温度：-20℃~+40℃
      环境湿度：不大于85%（15~25℃时）
      体积与重量： 470×350×310mm

      单相继电保护校验仪指标仪表
      1、交直流电压表、电流表，采用四位半A/D转换  精度0.5级
      2、数字计时器：计时长度0.000~9999（秒）  误差：尾数±2个字
