    微机继保仪

    来源：www.whmoen.com    更新时间：2020-09-18

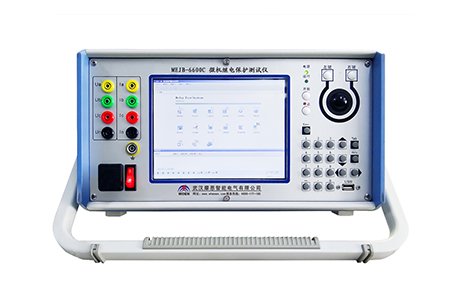

    微机继保仪

    主要特点
    微机继保仪
    1.电压电流输出灵活组合  输出达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。
    2.操作方式  装置直接外接笔记本电脑或台式机进行操作，方便快捷，性能稳定。
    3.新型高保真线性功放  输出端一直坚持采用高保真、高可靠性�？槭较咝怨Ψ牛强匦凸Ψ牛阅茏吭�。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。
    4.高性能主机  采用PowerPC+FPGA平台设计，运算速度快，传输频带宽，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好, 具有很好的暂态响应速度和幅频特性；可叠加直流分量、2~20次谐波，支持谐波手动调节和自动递变输出测试.
    5.采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
    6.软件功能强大  可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试。
    7.具有独立专用直流电源输出  设有一路110V 及 220V专用可调直流电源输出。
    8.接口完整  装置带有USB通讯口，可与计算机及其它外部设备通信, 操作软件一致。

    9.完善的自我保护功能  散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。



    微机继保仪 额定参数
    微机继保仪参数

    电流通道数

    标准6相

    电压通道数

    标准6相

    交流电流输出范围

    30A /相或180A（六并）

    直流电流输出范围

    10ADC /相

    交流电压输出范围

    120VAC / 相

    直流电压输出范围

    160VDC / 相


    微机继保仪额定参数
      交流电流输出
    6相电流输出时每相输出（有效值）    0～30A    输出精度  0.1%
    3相电流输出时每相输出（有效值）    0～60A
    6相并联电流输出（有效值）         0～180A
    相电流长时间允许工作值（有效值）   10A
    相电流zui大输出功率   300VA
    6相并联电流zui大输出时zui大输出功率   1000VA
    6相并联电流zui大输出时允许工作时间   10s
    频率范围（基波）   0～1000Hz  输出精度   0.001Hz
    谐波次数   1～20 次
      直流电流输出
    电流输出   0～±10A / 每相   输出精度   0.5%
    zui大输出负载电压   20V
      交流电压输出
    线电压输出（有效值）   0～240V   输出精度  0.1%
    相电压 / 线电压输出功   80VA / 100VA
    频率范围（基波）   0～1000Hz
    谐波次数   1～20次
      直流电压输出
    相电压输出幅值   0～±160V    输出精度   0.5%
    线电压输出幅值   0～±320V
    相电压/ 线电压输出功率   70VA / 140VA
      开关量
    8路开关量输入
    空接点     1～20mA，24V
    电位接点接入    “0”：0 ～ +6V； “1”：+11 V ～ +250 V
    8路开关量输出    DC：220 V／0.2 A；AC：220 V／0.5 A
      时间测量范围
    0.1ms ～ 9999s ，    测量精度 ＜0.1mS
