母线充电保护

来源：www.whmoen.com    更新时间：2020-09-17

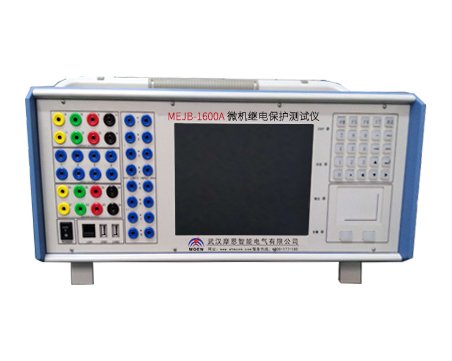

微机继电保护测试仪母线充电保护

条件：不加电压使“闭锁开放”灯亮
 将“母线充电保护”压板投入。
 断母联开关。
 用“交流试验”输出一相电流至母联的某一相，电流大于充电保护电流定值。
 母线充电保护延时动作，切除母联开关。
 充电保护动作信号灯亮。
 微机继电保护测试仪母联过流保护
条件：不加电压使“闭锁开放”灯亮
 将“母线过流保护”压板投入。
 相应将母联过流或母联零序过流中非试验项定值暂时改大，也可在试验过流时，模拟三相短路故障输出（此时没有零序电流）。
 用“交流试验”输出一相电流至母联的某一相输入，电流值大于母联过流定值，小于母联零序电流定值，母联过流保护动作，切除母联开关。
 母联过流保护动作信号灯亮。
 断开过流，恢复信号。
 用“交流试验”输出一相电流至母联的某一相输入，电流值大于母联零序过流定值，小于母联过流定值。
 母联过流保护动作，切除母联开关。
 母联过流保护动作信号灯亮。
 复合电压闭锁
 用“交流试验”输出三相正常对称电压（幅值均为57.735V，正序相位）至I母电压输入回路。
 任选I母上的一条支路，用“交流试验”输出一相电流至该支路的某一相输入，电流值大于门槛定值。
 母线差动保护应不动作。
