    检测技术

    验电器支架

    来源：www.whmoen.com    更新时间：2020-08-31

    验电器支架

    简介：
    该产品是根据我国电力行业标准DL740—2000于2000—11—03由国家经贸委发布实施的要求进行设计、研制、开发形成产品，有利于验电器功能准确检验，便于试验人员操作。

    本检验装置：
    分别适用于10kV及35kV。66kV、110kV、220kV、330kV、500kV。
    35kV及以下验电器

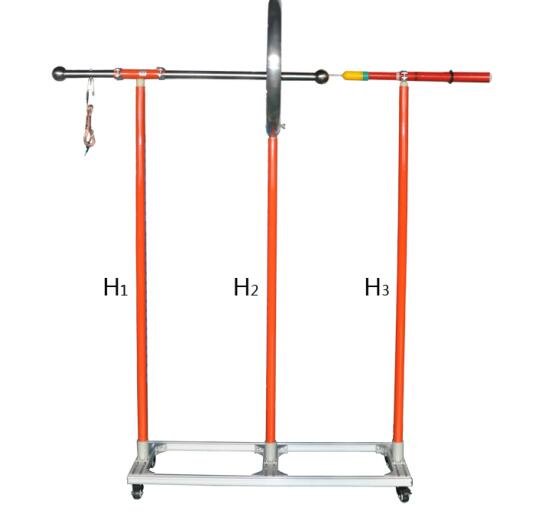

    图一35kV及以下验电器
    66-500kV验电器

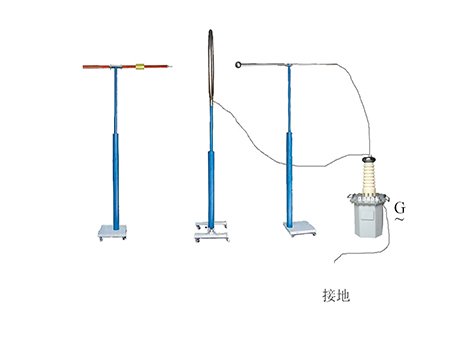

    图二 66-500kV验电器

    kV

    电极间隔距离
    mm

    H1
    mm

    环直径
    mm

    球直径
    mm

    电力标准

    10
    35

    100
    430

    >1500

    550

    60

    DL740-
    2000于2000-
    11-03

    66—110
    220—330

    650
    850

    >2500

    1050

    100

    500

    1250

    >3500

    1550

    150

    非标


    表一 带接触电极延长段的验电器

    kV

    电极
    间隔
    距离
    mm

    H1
    mm

    环直径
    mm

    球直径
    mm

    电力标准

    10
    35

    300

    >1500

    550

    60

    DL740-
    2000于2000-
    11-03

    66—110
    220—330

    1000

    >2500

    1050

    100

    500

    1250

    >3500

    1550

    150

    非标

    表二  不带接触电极延长段的验电器

    若需要检测500kV及以上电压验电器功能，可根据用户要求另行设计订制。

    验电器支架装置的结构
    若用于10、35kV： H1为单节绝缘管，长度为1500mm，顶部装有直径60mm球型电极。H2为单节绝缘管，长度为1300mm，H2支撑直径550环形电极，H3支撑验电器。
    若用于66—110kV及220—330kV；H1、H2、H3均为两节。收缩长度为1500mm，伸出长度为3000 mm，H1顶部装有直径100mm球型电极。H2顶部装有1050mm环型电极，H3为支撑验电器。



    验电器支架试验报告
    500kV检测验电器功能试验装置绝缘管耐压

    工频耐压（kV）

    时间（分）

    长度（米）

    H1

    640

    5

    3.55

    H2

    640

    5

    4.3

    H3

    640

    5

    4.3

    验电器的试验与接线
    1、试验现场的要求：
    对于适用于一定电压范围的验电器，应对应于zui高额定电压U，试验应在防外界电磁干扰的试验室进行，在一定的空间中不应放置任何其他物体。当UN≤35kV空间范围为1m，当UN＞35kV，空间范围为2m以上。
    试验时，验电器的接触电极与试验电极相接触，指示器近似地位于环形电极的中心线上（水平轴上）。
    试验电极的中心线与环形电极间的水平距离见表三：

    UN
    kV

    ac
    mm

    ao
    mm



    UN
    kV

    ac
    mm

    ao
    mm

    备注

    10

    100

    300

    63—110

    650

    1000



    35

    430

    300

    220—330

    850

    1000











    500

    1050

    1250

    非标准供参考

    注：1、ac为带加长接触电极的验电器（多用于变电站）试验电极与环形电极之间的距离。
    2、ao为不带加长接触电极的验电器（多用于线路）试验电极与环形电极之间的距离。

    表三，电极间隔距离（水平距离）

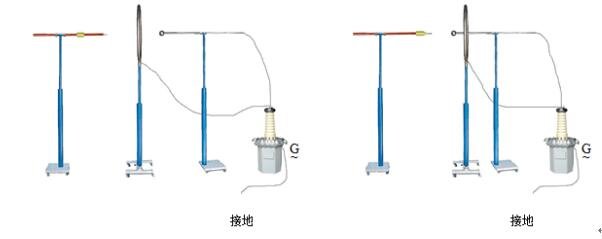

    2、起动电压的测量：试验电极和环形电极的接线见图一：
    试验电极和环形电极的接线见图
    图一  起动电压的测量接线
    逐渐升高试验电极上的电压，当“电压存在”的指示信号出现测量起动电压。如果测出的起动电压值在下列4种类型之一的规定范围内，认为测试通过。
    A类：单一额定电压或有数档可切换额定电压的验电器。
    起动电压Ust应满足以下关系式
    0.15UN≤Ust≤0.40UN
    B类：适用于一定额定电压范围，但其范围较窄的验电器。
    如UN·max≈2UN·min时，起动电压Ust应满足以下关系式
    0.15UN·max≤Ust≤0.40UN·min
    C类：适用于一定额定电压范围，但其范围较宽的验电器。
    当UN·max≈3UN·min时，起动电压Ust应满足以下关系式
    0.10UN·max≤Ust≤0.45UN·min
     D类：在某些特殊的情况下，可根据用户的要求确定Ust值，并作出 在特定场合应用的说明。
    抗干扰性试验

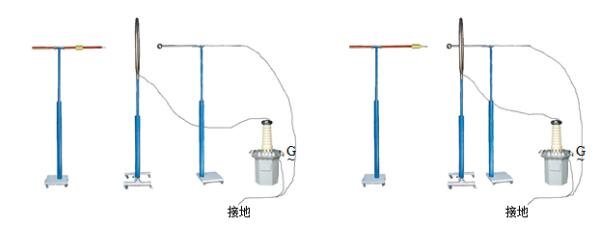

    3、抗干扰性试验：同相干扰电场的影响：试验接线见图二：

    图二  同相干扰电场影响的接线
    试验电压应为额定电压的0.4倍或0.45倍，对于适用于一定电压范围的验电器，应按zui高和zui低电压的0.4倍或0.45倍分别进行试验。如果验电器指示“电压存在”，认为测验通过。

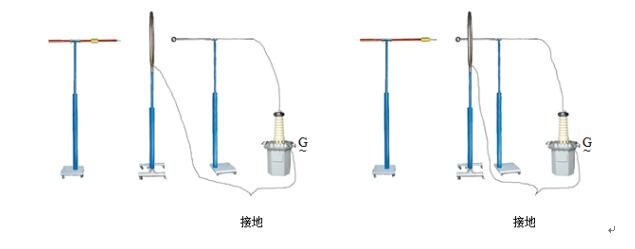

    反相干扰电场的影响，接线见图三：
    反相干扰电场影响的接线
    图三  反相干扰电场影响的接线
    试验电压应为额定电压的0.6倍，对于适用于一定范围的验电器，应按zui高电压的0.6倍进行试验。如果“电压存在”的显示不出现，则认为试验通过。
    上述试验，都须经相应的试验变压器符号G~升压。其接线和试验略。
