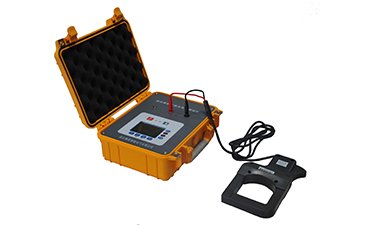

变压器铁芯接地电流测试仪选型

来源：www.whmoen.com    更新时间：2020-06-03

变压器铁芯接地电流测试仪常规用途
为了满足变压器铁芯电流的测量需要，本公司研制了一款抗干扰变压器铁芯电流测试仪产品。该仪器采用全新技术，具有高效率、体积小、重量轻等特点。整机由ARM处理器控制，自动完成自检、数据处理、显示等功能。
本仪器测量精度高，操作简便，适用于变电站、发电厂作为变压器、电抗器等电气设备的铁芯与夹件的泄漏电流测试。采用zui新CT双层磁屏蔽技术及零输入阻抗电流测量技术，几乎不受外界磁场、电场干扰的影响，确保了采集测量的高精度、高稳定性和高可靠性。


变压器铁芯接地电流测试仪安全事项
★本仪器户内、户外均可使用，但应避免雨淋、腐蚀气体、尘埃、高温等场所使用。
★使用本仪器前一定要认真阅读本手册。
★仪器的操作者应具备一般电气设备或仪器的使用常识。
★本仪表属高精密仪表，应避免剧烈振动。
★对本仪器的维修、维护和调试应由专业人员进行。
★在测试过程中，禁止拆卸和移动测试夹。


变压器铁芯接地电流测试仪依据标准
MEJD-10A变压器铁芯接地电流测试仪依据的相关标准如下表所示：

序号	标准名称
1	GB50150-2006         《电气装置安装工程电气设备交接试验标准》
2	GB6587-86             《电子测量仪器环境试验总纲》
3	GB6593-86             《电子仪器质量检定规则》
4	DL/T 596-2005          《电力设备预防性试验规程》
5	DL/T 846-2004          《高电压测试设备通用技术条件系列标准》
6	GB1094.1-GB1094.6-96  《外壳防护等级》

变压器铁芯接地电流测试仪厂家突出优势
1.适用于变电站、发电厂测量变压器铁芯接地电流。
2.采用32位高速DSP技术，快速测量，读数准确，超量程指示。
3.采用ARM技术，中文图形界面，操作直观。
4.抗干扰能力极强，确保数据准确可靠。
5.具有英文、数字和汉字输入功能。
6.内置超大容量锂电池，方便现场使用。典型工况下可连续工作10小时以上。
7.测试程序简单高效，仪器自动测量。
8.菜单简单友好，显示数据清晰易读，阳光下可清晰显示。
9.仪器带有万年历、数据存储高达1000组，关机不丢失数据。
10.简单便捷的USB存储，用于存储和传送测试结果，以供查阅编辑。
2.2  供电方式
本仪器采用交直流两用模式。
在不插入专用电源适配器时，由内置锂电池供电；
插上专用电源适配器后，自动切换为交流供电模式，并同时给仪器充电。

变压器铁芯接地电流测试仪技术指标

工作电源		交流：AC220V±10%，50Hz±1Hz专用电源适配器
		直流：内置14.8V/2.6AH锂电池
电流输入阻抗		0Ω
电流量程		0-10A （AC）
频率		50Hz  （用于工频50Hz信号测量）
准 确 度	磁场干扰B   5GS时	±1%±3个字
	磁场干扰B  10GS时	±1%±3个字
	磁场干扰B  15GS时	±1%±3个字
	磁场干扰B  20GS时	±2%±3个字
zui小分辨率		0.1mA
采样速率		1次/秒
电流有效值显示		9999.9mA
内部数据存储		1000组
显示		正显液晶显示屏，阳光下可清晰显示
工作温度		-10～50℃
环境湿度		≤80%RH，无结露
储存条件		-20℃~60℃，≤95％RH, 无结露
体积		长285mm×宽250mm×高120mm
整机净重		3.3Kg（含电池）
