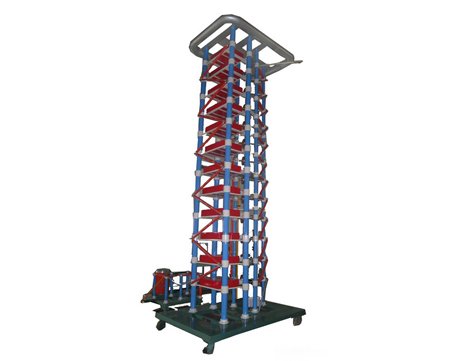

冲击电流发生器厂家简介
武汉永利集团提供变压器感应耐压测试仪厂家价格、变压器感应耐压测试仪厂家报价，产品选型，技术支持，
冲击电流发生器是专为冲击大电流发生器试验装置而设计的智能化控制系统，它在技术上采用了可编程控制器技术，几乎所有的控制功能均由软件实现，因而极大地简化了系统组成，大大提高了系统的可靠性。此外它还采用光纤传输测控信息，这在高电压、大电流试验中也极大地增强了系统的安全性，避免设备可能遭受高压放电瞬态过程的�：�。独特的触摸屏操作界面具有良好的人机对话功能，操作过程方便简单，具有智能化的特点。
冲击电流发生器厂家系统特点
1、采用PLC可编程控制器技术，使控制系统实现超小型化及高可靠性能，并很方便与计算机连接可达到计算机智能自动控制。
2、控制操作台与控制箱采用光纤连接，替代传统使用的多芯控制电缆，使得控制器与冲击发生器没有电联系，从根本上解决高压试验地电位抬高对测控系统的影响，使系统更加简便、安全、耐用。
3、关键器件及面板全部采用优质进口器件，质量可靠、外观豪华、操作自如。
4、操作界面采用液晶触摸屏，可灵活编程并进行控制软件升级。界面具有画面提示功能，可实现人机对话，操作方便，不易出错。
5、具有控制、测量、保护、连锁等各种功能，并可实现自动控制、程序控制，功能可拓展。
冲击电流发生器厂家系统构成
冲击电流发生器是由PLC控制箱、控制操作器和光纤传输线系统三部分组成。控制操作器通过PLC控制箱来控制冲击电流发生器试验系统的全部操作。控制操作器与PLC控制箱之间使用了两芯光纤传输控制命令及反馈工作状态，这使得控制系统具有很好的抗干扰性能，并避免了地电位抬高等因素可能造成的设备损坏。由于取消了笨重的多芯控制电缆，控制操作器的使用也更加方便灵活。它既可以单独放置在桌面上使用，也可以作为控制台的一个插件与其他单元配合使用。

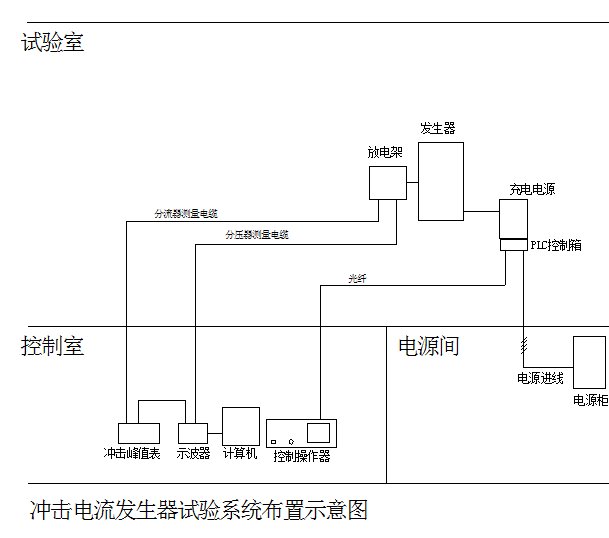

冲击电流发生器的构成如下图所示:
冲击电流发生器厂家功能介绍
冲击电流发生器选用不同的子画面进行控制操作。计算机单元可用于系统的功能扩展、数据分析和处理。控制操作器设有紧急按钮，发生紧急情况时可按下，系统立刻跳闸，切断试验电源。
1、操作功能
1）冲击电流发生器供电电源接触器的合闸分闸，即充电、接地操作；
2）充电过程的暂停操作（冲击电流发生器供电电源接触器不分闸）；
3）充电电压自动或手动升压降压；
4）自动充电时间的设定及充电间隔时间的设定；
5）自动充电电压的设定；
6）冲击电流发生器的自动或手动触发；
7）充电电源电流保护值的设定；
8）计数器的设定；
9）球隙自动跟踪曲线的设定
10）自动充电异常保护功能的投切；
11）控制系统各种保护状态的复位；
12）警灯警铃操作：可随时按响警铃；每次合闸充电前响警铃2秒钟。合闸后自动点亮警灯；
2、测量显示
1）直流充电电压显示；
2）直流充电电流显示；
3）电动放电架球隙距离显示；
3、状态显示与提示
1）冲击电流发生器供电电源接触器的合切状态；
2）升压操作过程的棒图指示；
3）充电按钮锁定无法进行充电操作的提示；
4）试区门开关未闭合无法进行充电操作的提示；
5）安全按钮未复位无法进行充电操作的提示；
6）紧急按钮未复位无法进行充电操作的提示；
7）发生器触发放电次数达到设定值未复位无法进行充电操作的提示；
8）冲击试验系统充电过电流保护的提示；
9）冲击试验系统充电过电压保护的提示；
10）自动充电异常保护动作的提示；
11）球隙自动触发、自动报警等状态指示；
12）发生器触发放电次数的指示；
4、互锁、联动
1）试区门开关未闭合时无法进行充电操作；
2）紧急按钮未复位时无法充电操作；
3）安全按钮未复位时无法进行充电操作；
4）充电按钮锁定时无法进行充电操作；
5）充电合闸后打开试区门开关则自动跳闸接地；
6）充电合闸后按下安全按钮则自动跳闸接地；
7)充电合闸后按下紧急按钮则自动跳闸接地；
8)充电合闸后接地机构自动打开，警灯自动点亮；接地时警灯自动熄灭；
9)发生器触发放电次数达到计数器设定值时自动跳闸接地；
5、保护
1)控制系统可设定发生器充电电流的极限保护值。当充电电流达到设定值时，系统将自动分闸，并给出“过流保护设定及复位”的提示画面。
2)控制系统将自动充电电压设定值的110%作为极限保护值。当充电电压达到 该极限值时，系统将自动分闸，并给出“过压保护”的提示画面。
3)控制系统可设定自动充电异常保护功能，当自动充电过程出现异常情况而无法升压时，系统的保护动作并自动分闸，并给出相应的提示画面。
