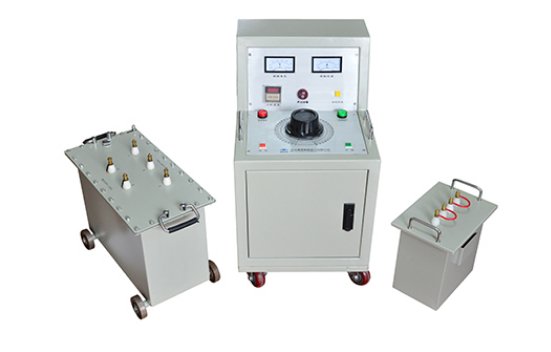

三倍频试验变压器

厂家简介
    武汉永利集团提供三倍频感应电压发生器厂家价格、三倍频感应电压发生器厂家报价，产品选型，技术支持，三倍频电源发生器是利用磁路的饱和特性，取出谐波中分量zui大的三次谐波电压，作为发生器的电源，对感应线圈式的电气产品作匝间、段间、层间的倍频、倍压试验；以考核线圈的绝缘强度、耐压水平。


三倍频试验变压器厂家结构
  由三相五柱变压器（或三台单相变压器、单相调压器、电抗器）及控制部分组成。根据用户要求，外形可为整体式，也可为分体推移式。

三倍频试验变压器厂家用途
1.广泛用于对电压互感器作倍频感应耐压试验；
2.对电力变压器进行分相的倍频感应耐压试验；
3.对其它感应线圈式的电气产品作倍频感应耐压试验。

三倍频试验变压器厂家技术参数
1.输入电压：三相380V   50Hz
2.输出电压：单相0~300V/0~500V(连续可调) 频率:150Hz
3.输出容量：10kVA  谐波失真：＜5%-8%
4.空载运行时间：≤5分钟
5.额定电压下的被试品持续时间：40秒


分体式三倍频电源发生器试验方法
1.空载试验
即在对被试品进行倍频感应耐压试验前，应先对本装置进行空载试验，检查装置是否完好。

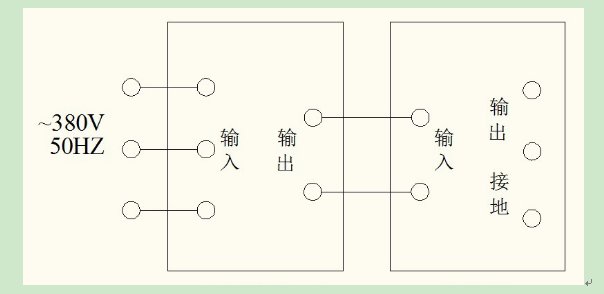

空载试验接线示意图：

三倍频电源发生器          控制箱
2.操作步骤：
确认接线无误后输入三相电压；打开控制箱电源开关，绿色信号灯亮（如不亮，请将调压器手柄回至零位）；然后按下启动按钮，红色工作灯亮，此时可开始旋转调压器手柄进行升压，观察电压表，直到电压表达到满刻度为止。在此过程中无异常情况说明该装置正常，应立即将调压器手柄回至零位，并断开电源，空载试验完毕。
2.负载试验

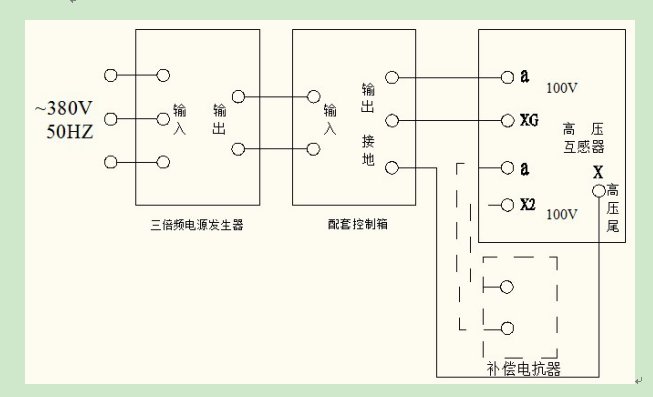

（1）按下图将三倍频电源发生器，控制箱、电抗器（需要时接入）和被试品连接好；

（2）仔细检查所接线路，确认被试品与本装置接线正确无误后输入三相电压。操作步骤与空载试验步骤基本相同；当升压至被试品所需电压值时，应停止升压，并持续40秒；如无异常情况出现，说明被试品此项试验合格，此时应立即将调压器手柄回至零位，并迅速断开三相电源，试验完毕。
