    MEJS-801抗干扰介质损耗测试仪仪器引出端子说明

    来源：武汉永利集团    更新时间：2018-04-12

    HV ---MEJS-801抗干扰介质损耗测试仪的测量引线高压端（带危险电压）。
    CX --- 正接线时试品电流输入端。
       --- MEJS-801抗干扰介质损耗测试仪的接地端，使用时与大地可靠相接。

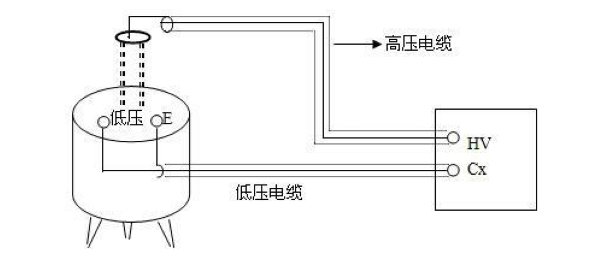

    1、正接法（见图5）

    当被测试设备的低压测量端对地绝缘时，可以采用该接线法测量。
    下面以标准电容器BR16正接法测量为例。
    （1）高压线的屏蔽线接标准电容器的高压端;
    （2）将黑色专用低压电缆从MEJS-801抗干扰介质损耗测试仪面板上的Cx端引出 ，低压芯线接标准电容器的低压端L（见图11）；低压屏蔽线接被标准电容器屏蔽端E。（如试品无屏蔽端则悬空）
    #
    图5 标准电容BR16正接线（非接地试品）接线法

    特别注意：HVx及Cx的芯线与屏蔽线之间严禁短接,否则无法取样，无法测量；

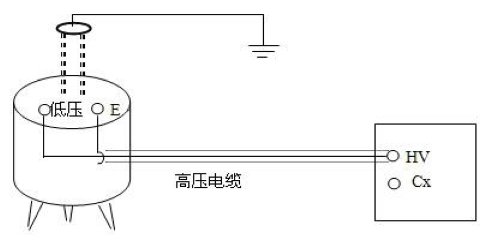

    2、反接法（见图6）

    （1）高压线的芯线接标准电容器的低压L端;高压线的屏蔽端接标准电容器的E端。
    （2）标准电容器的高压端接地。
    $
    图6  标准电容器BR16反接线（接地试品）接线法
    注意：HV插口输出10kV危险电压，将高压绝缘电缆插在HV插口上
    3、串级式电压互感器：

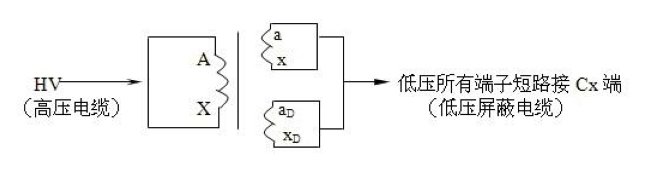

    1）常规法：采用正接法测量，见图7所示：
    %
    图7  常规接线法

    X接地点打开，使A，X相连后接MEJS-801抗干扰介质损耗测试仪HV端，低压端所有绕组短接后接Cx端。
    注 意： 此试验电压为2～3kV，并且高压A、X短路时要注意X端引线与端子盒保持距离。
    2）末端屏蔽法（正接线方式），见图8，可施加10kV电压，由于电压在AX绕组的不等压分布，电容量值比常规法要小很多。

    图8  末端屏蔽法接线
    3）末端加压法（正接线方式）见图9所示，此方法受X点耐压限制，只能施加2.5～3kV电压，同样，电容值误差较大。
    '
    图9  末端加压法接线
    4、套管试验：
    1） 对于单独的套管（未安装到变压器）测量导电杆对测屏的电容和介损值，高压端HV加导电杆，CX 接测屏，用正接线法进行测量。
    2） 对于安装到变压器上的套管由于导电杆与绕组连接的关系，必须将A、B、C、O套管的导电杆短路接HV高压端，Cx端接不同套管的测屏，用正接线法测量电容和介损值。
    5、变压器器身的介质损耗测量：
    变压器的外壳因直接接地，所以MEJS-801抗干扰介质损耗测试仪用反接线方式测量。测量部位按下表进行。
    注意：高压由HV插口引出，将高压电缆一端插入HV插口，另一端接被测线圈高压端。Cx插口不用。
    测量线圈和接地部位

    测量线圈和接地部位

    序号

    双线圈变压器

    三线圈变压器

    被测线圈

    接地部位

    被测线圈

    接地部位

    1

    低压

    外壳和高压线圈

    低压

    外壳、高压和中压线圈

    2

    高压

    外壳和低压线圈

    中压

    外壳、高压和低压线圈

    3





    高压

    外壳、中压和低压线圈

    4

    高压和低压

    外壳

    高压和中压

    外壳和低压线圈

    5





    高压、中压和低压

    外壳



    6、断路器断口电容试验：

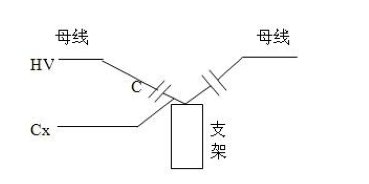

    断口电容的介损及电容测量时，将高压电缆和Cx测量电缆加到断口电容两端，用正接线方式测量。如图10所示：

    图10  断路器断口电容试验接线

    7、电流互感器：

    1） 链式或串级式结构的电流互感器：这类电流互感器现场测量可按一次对二次绕组用正接线方式测量，或将二次绕组全部接地用反接线方式进行测量。

    2） 电容型电流互感器：zui外层有末屏引出端，试验时，可采用正接线进行一次绕组相对末屏的tgδ及电容的测量。

    8、测量时注意事项：

    1）在试验现场发生刮风天气时，要人扶绝缘杆、避免高压端接触不良造成测试数据不稳、不对或MEJS-801抗干扰介质损耗测试仪复位等现现象。

         2）高压电缆HV插口的金属体带10kV危险高电压。
