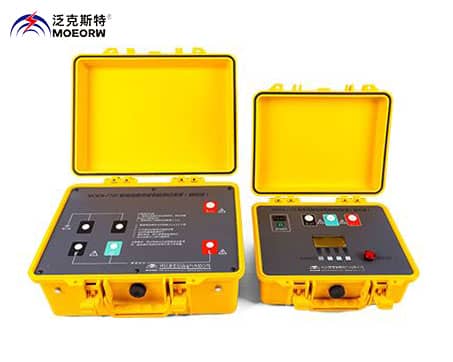

    MOEORW-1375绝缘电阻表检定装置

    执行标准：JJG1005—2005、JJG622—1997、DL/T845.1—2004
    执行标准：绝缘电阻表检定装置、绝缘电阻表、绝缘电阻表检定仪
    产品特性：
    ※可测更高5000V的直流电压;
    ※来检定额定电压≤5000V的各类绝缘电阻表;
    ※可根据用户需求来定制产品；
    产品品牌：泛克斯特
    24小时服务热线：159-9741-2136

    售前咨询：027-87669508

    ◆

    绝缘电阻表检定装置

    产品用途
        MOEORW-1375 绝缘电阻表检定装置 ，依据JJG1005—2005《电子式绝缘电阻表检定规程》、JJG622—1997《绝缘电阻表（兆欧表）检定规程》的有关检定项目要求，并参考电力行业标准DL/T845.1—2004《电子式绝缘电阻表》通用技术条件中的相关内容设计制造的专用设备，用于检定电子式绝缘电阻表的示值误差、跌落电压（Ud）,短路电流（Id）。与本公司生产的恒速器配合可检定指针式兆欧表的示值误差、开路电压（Uk）、中值电压（Uz）、峰值电压（Uf）。具有结构紧凑、性能稳定、使用方便等特点。是各工矿、企事业单位用来检定各类绝缘电阻表的理想设备。
        本绝缘电阻表检定装置主要用来检定额定电压≤5000V的各类绝缘电阻表，也可在绝缘电阻表生产、修理中作标准器具。其电阻器部分可单独使用。数字表部分可测更高5000V的直流电压。

    ◆绝缘电阻表检定装置技术参数
        1、测量范围
        电压为自动量程分两档：0-2000V；1000-5000V
        2、基本误差：
        直流电压U：   ≤1000V：  ±（0.4%读数+0.1%满度)；＞1000V：  ±（0.5%读数+0.5%满度)
        峰值电压（Uf）：≤1000V：  ±（1%读数+0.5%满度)； ＞1000V：  ±（0.5%读数+0.5%满度)
        4、数字表的响应时间约25秒。
        5、标准电阻器由一串900G的固定电阻和九个电阻盘组成即：
        100GΩ+2×200GΩ+400GΩ+9×104MΩ+10×（103+102+10+1+0.1+0.01+0.001+0.0001）MΩ，
        阻值范围：0～1001111.1110 MΩ，更小步进100Ω，更高耐压5kV。
        6、各十进盘的等级指数和更高使用电压或电流。

    十进盘阻值

    ×10000

    MΩ

    ×1000

    MΩ

    ×100 MΩ

    ×10 MΩ

    ×1

    MΩ

    ×0.1

    MΩ

    ×10

    kΩ

    ×1

    kΩ

    ×0.1

    kΩ

    等级指数

    5

    2

    1

    0.2

    更高使用

    电压、电流

    5kV

    2.5kV

    1.5kV

    500V

    8 mA

    20 mA

    50 mA


        7、残余电阻值小于1Ω，变差不大于0.1Ω。
        8、环境参考条件：20+2-3 ℃，相对湿度：50%±10%。
        9、标称使用环境:温度23±5℃，相对湿度：25%～60%。
        10、线路对外壳的绝缘电阻：≥1×1011Ω。
        11、线路对外壳的绝缘强度应能承受50Hz正弦波电压8kV一分钟试验。
        12、电源电压: AC220V   50HZ。
        13、外形尺寸：530mm×250mm×170mm。
        14、重量：约10kg
