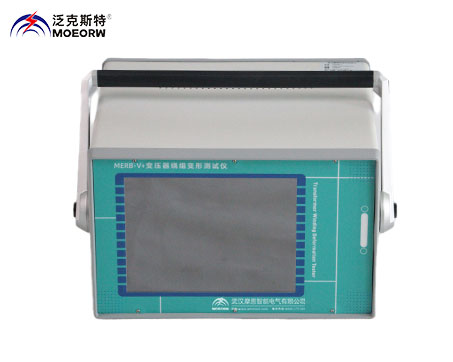

当前位置：3044am > 产品展示 > 七、变压器试验设备、电机试验设备 > 变压器绕组变形测试仪 更新时间：2025-06-10
主要技术指标
扫频特性
频率范围：1KHz~2MHz；（频率精确度 0.005%）输出阻抗：50Ω；
输出幅值：20Vpp（zui大），输出幅度软件自动调节；
扫频方式：采用线性分布的扫频检测方式，等间隔。（可选间隔：0.5kHz/1kHz/2kHz，默认 1kHz）
信号检测
检测范围：-100dB~+20dB；
检测精确度：-60dB~+20dB 的范围内检测精确度±1dB；
-80dB~ -60dB 的范围内检测精确度±2dB；
数据显示
显示图谱：幅频/差异曲线/差异彩虹条；频率范围：1KHz~2MHz（可�。�
数据对比：待分析数据以指纹数据作为参照对比。
阻抗匹配
信号检测端输入阻抗：1MΩ。
选频滤波特性
数字滤波器选频带宽为测量频率的 0.5%。
电源
交流 220V，50Hz。
物理特性
尺寸：364*236*320 mm 重量：9.8kg。（不含包装箱） 8）适用环境温度：-10℃～45℃ 湿度：<90%，无凝露。
产品特点
技术性能完全符合国家标准 DL/T 911-2004《电力变压器绕组变形的频率响应分析法》；
使用高性能嵌入式处理芯片、数字窄带滤波等技术，有效地抑制工频及高频干扰；
可使用有线网络和无线 WIFI（分体机）两种方式连接测试仪，方便现场测量使用；
扫频范围从 1KHz~2000KHz, 可以灵活选择扫频方式，便于数据对比分析；
测量速度快，平均 1000 个频率点，测量时间不超过 1 分钟；
一体机采用高可靠性工业电脑，屏幕分辨率为 1024×800，显示效果清晰细腻；
多种图谱和数据结果展示，如幅频图，差异曲线，差异彩虹条等，曲线高度自适应调整，有助细节观测；
系统主要功能都在一个操作界面内完成，方便用户操作；
对测试数据可作“封存”，保护数据，方便后续纵向对比；
支持测试数据报表生成和打印输出；
短路保护，确保在接线时不小心短路情况下不损坏仪器。
在较高频率的电压作用下，变压器的每个绕组均可视为一个有线性电阻、电感（互感）、电容等分布参数构成的无源线性双口网络，其内部特征可通过传递函数 H（jω）描述。
如果绕组发生变形，绕组内部的分布电感、电容等参数必然改变，导致其等效网络传递函数 H（jω）的零点和极点发生变化，使网络的频率响应特性发生变化。
用频率响应分析法检测变压器绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的差异，判断变压器可能发生的绕组变形。
主要技术指标
1） 扫频特性
频率范围：1KHz~2MHz；（频率精确度 0.005%）输出阻抗：50Ω；
输出幅值：20Vpp（zui大），输出幅度软件自动调节；
扫频方式：采用线性分布的扫频检测方式，等间隔。（可选间隔：0.5kHz/1kHz/2kHz，默认 1kHz）
2） 信号检测
检测范围：-100dB~+20dB；
检测精确度：-60dB~+20dB 的范围内检测精确度±1dB；
-80dB~ -60dB 的范围内检测精确度±2dB；
3） 数据显示
显示图谱：幅频/差异曲线/差异彩虹条；频率范围：1KHz~2MHz（可选）；
数据对比：待分析数据以指纹数据作为参照对比。
4） 阻抗匹配
信号检测端输入阻抗：1MΩ。
5） 选频滤波特性
数字滤波器选频带宽为测量频率的 0.5%。
6） 电源
交流 220V，50Hz。
7） 物理特性
尺寸：364*236*320 mm 重量：9.8kg。（不含包装箱） 8）适用环境温度：-10℃～45℃ 湿度：<90%，无凝露。
